Взрыв-схема Milwaukee K2628H 4933471685

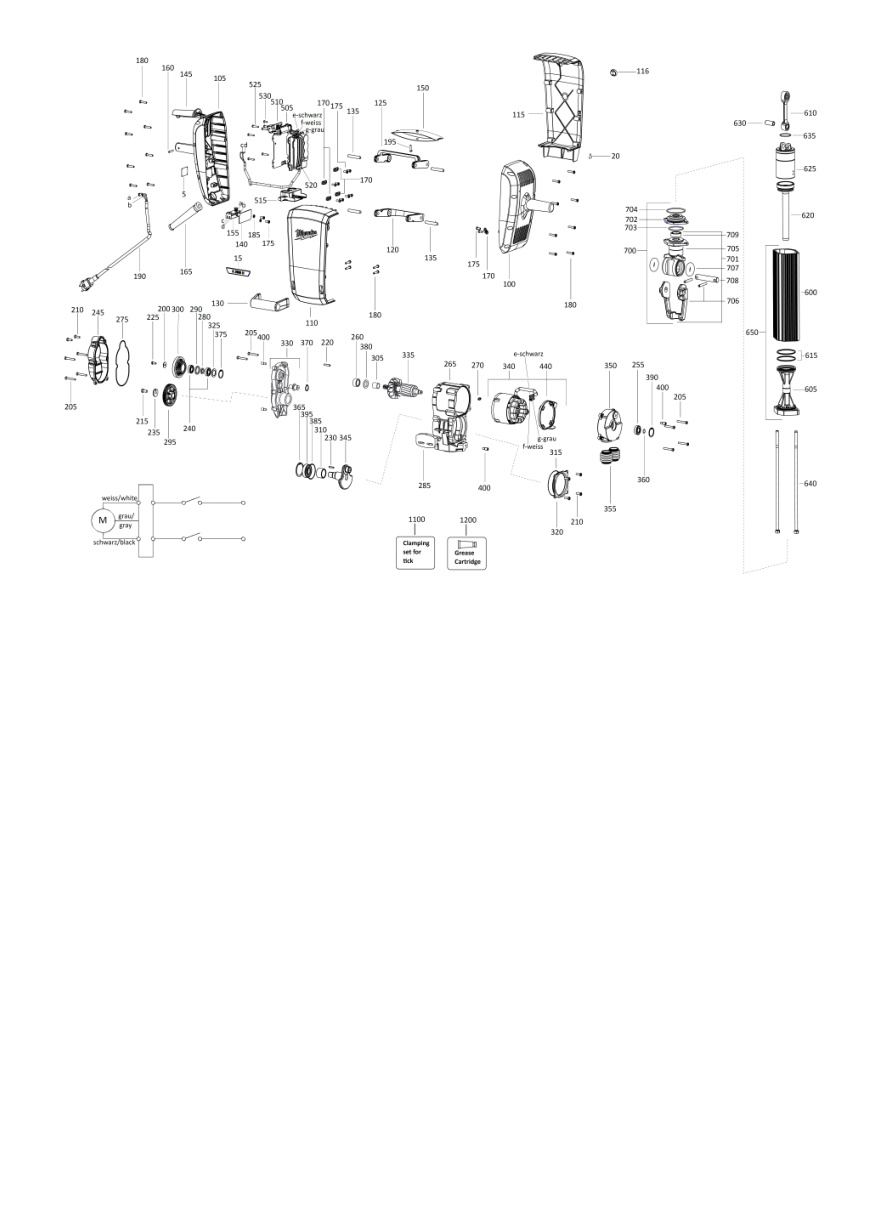

Сервисная страница Milwaukee K2628H. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933471685K2628H400046880093 позицийКатегория: Перфораторы и отбойные молотки
Список деталей Milwaukee K2628H
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0005 | Заводская табличкаRATING PLATE | 4931468813 | 1 | 4058546300562 | Доступность уточняется |
| 2 | 0015 | Заводская табличкаTYPE PLATE | 4931468814 | 1 | 4058546300579 | Доступность уточняется |
| 3 | 0020 | НаклейкаSTICKER | 4931463581 | 1 | 4058546045562 | Доступность уточняется |
| 4 | 0100 | Оригинальная деталь MilwaukeeCAP | 4931463388 | 1 | 4002395176021 | Доступность уточняется |
| 5 | 0105 | Оригинальная деталь MilwaukeeCAP | 4931463404 | 1 | 4002395178070 | Доступность уточняется |
| 6 | 0110 | Оригинальная деталь MilwaukeeCAP | 4931463402 | 1 | 4002395178049 | Доступность уточняется |
| 7 | 0115 | Оригинальная деталь MilwaukeeCAP | 4931463403 | 1 | 4002395178056 | Доступность уточняется |
| 8 | 0116 | Оригинальная деталь MilwaukeeSTOPPER | 4931468402 | 1 | 4058546321017 | Доступность уточняется |
| 9 | 0120 | ШинаROCKER BAR | 4931463602 | 1 | 4058546045661 | Доступность уточняется |
| 10 | 0125 | ШинаROCKER BAR | 4931463600 | 1 | 4058546045647 | Доступность уточняется |
| 11 | 0130 | Дополнительная рукояткаAUXILIARY HANDLE | 4931463601 | 1 | 4058546045654 | Доступность уточняется |
| 12 | 0135 | Оригинальная деталь MilwaukeeCYLINDER | 4931463605 | 4 | 4058546045685 | Доступность уточняется |
| 13 | 0140 | КрышкаCOVER | 4931463640 | 1 | 4058546045777 | Доступность уточняется |
| 14 | 0145 | ВыключательSWITCH LEVER | 4931463617 | 1 | 4058546045746 | Доступность уточняется |
| 15 | 0150 | ПружинаPLATE SPRING | 4931463516 | 1 | 4058546045395 | Доступность уточняется |
| 16 | 0155 | ВыключательSWITCH | 4931468826 | 1 | 4058546323004 | Доступность уточняется |
| 17 | 0160 | Оригинальная деталь MilwaukeeCYLINDER PIN | 4931463456 | 1 | 4058546045104 | Доступность уточняется |
| 18 | 0165 | Резиновая втулкаRUBBER SLEEVE | 4931463656 | 1 | 4058546045876 | Доступность уточняется |
| 19 | 0170 | Оригинальная деталь MilwaukeeGRIP CLAMP | 4931463500 | 5 | 4058546045289 | Доступность уточняется |
| 20 | 0175 | ВинтSCREW | 4931463505 | 12 | 4058546045326 | Доступность уточняется |
| 21 | 0180 | ВинтSCREW | 4931468355 | 20 | 4058546291433 | Доступность уточняется |
| 22 | 0185 | ШайбаWASHER | 4931463421 | 2 | 4058546244002 | Доступность уточняется |
| 23 | 0190 | КабельCABLE | 4931463553 | 1 | 4058546045517 | Доступность уточняется |
| 24 | 0195 | ВинтSCREW | 4931463194 | 1 | 4058546242022 | Доступность уточняется |
| 25 | 0200 | ШайбаWASHER | 4931463422 | 1 | 4058546044992 | Доступность уточняется |
| 26 | 0205 | ВинтSCREW | 4931463507 | 10 | 4058546045340 | Доступность уточняется |
| 27 | 0210 | ВинтSCREW | 4931463506 | 6 | 4058546045333 | Доступность уточняется |
| 28 | 0215 | ВинтSCREW | 4931463424 | 1 | 4058546045005 | Доступность уточняется |
| 29 | 0220 | Оригинальная деталь MilwaukeePIN | 4931463425 | 1 | 4058546045012 | Доступность уточняется |
| 30 | 0225 | ВинтSCREW | 4931463427 | 1 | 4058546045029 | Доступность уточняется |
| 31 | 0230 | Оригинальная деталь MilwaukeePARALLEL KEY | 4931463428 | 1 | 4058546045036 | Доступность уточняется |
| 32 | 0235 | ШайбаWASHER | 4931468057 | 1 | 4058546291259 | Доступность уточняется |
| 33 | 0240 | Шариковый подшипникGROOV. BALL BEARING | 4931463435 | 2 | 4058546045067 | Доступность уточняется |
| 34 | 0245 | КрышкаCOVER | 4931463562 | 1 | 4058546045524 | Доступность уточняется |
| 35 | 0255 | Шариковый подшипникGROOV. BALL BEARING | 4931463543 | 1 | 4058546045470 | Доступность уточняется |
| 36 | 0260 | Игольчатый подшипникNEEDLE BEARING | 4931463444 | 1 | 4058546045074 | Доступность уточняется |
| 37 | 0265 | Оригинальная деталь MilwaukeeCRANKCASE | 4931468071 | 1 | 4058546291624 | Доступность уточняется |
| 38 | 0270 | Оригинальная деталь MilwaukeeGREASE NIPPLE | 4931463618 | 1 | 4058546242114 | Доступность уточняется |
| 39 | 0275 | УплотнениеSEAL | 4931463563 | 1 | 4058546045531 | Доступность уточняется |
| 40 | 0280 | Оригинальная деталь MilwaukeeSPACER | 4931468058 | 1 | 4058546291266 | Доступность уточняется |
| 41 | 0285 | Оригинальная деталь MilwaukeeSTOP | 4931463552 | 1 | 4058546045500 | Доступность уточняется |
| 42 | 0290 | ШайбаWASHER | 4931468060 | 1 | 4058546323912 | Доступность уточняется |
| 43 | 0295 | Оригинальная деталь MilwaukeeGEAR | 4931468061 | 1 | 4058546291273 | Доступность уточняется |
| 44 | 0300 | Оригинальная деталь MilwaukeeGEAR | 4931468062 | 1 | 4058546299880 | Доступность уточняется |
| 45 | 0305 | Оригинальная деталь MilwaukeeINSIDE RING | 4931463472 | 1 | 4058546045159 | Доступность уточняется |
| 46 | 0310 | Оригинальная деталь MilwaukeeNEEDLE BUSH | 4931463475 | 1 | 4058546045173 | Доступность уточняется |
| 47 | 0315 | Уплотнительное кольцоO-RING | 4931463476 | 1 | 4058546045180 | Доступность уточняется |
| 48 | 0320 | КрышкаCOVER | 4931463595 | 1 | 4058546045630 | Доступность уточняется |
| 49 | 0325 | ШайбаWASHER | 4931463477 | 1 | 4058546045197 | Доступность уточняется |
| 50 | 0330 | Оригинальная деталь MilwaukeeHAMMER CAS.MACHINED | 4931463710 | 1 | 4058546046040 | Доступность уточняется |
| 51 | 0335 | Якорь в сбореARMATURE ASSEMBLY | 4931468815 | 1 | 4058546300586 | Доступность уточняется |
| 52 | 0340 | СтаторFIELD LEAD GROMMET | 4931468816 | 1 | 4058546300593 | Доступность уточняется |
| 53 | 0345 | Оригинальная деталь MilwaukeeWOBBLE DRIVE | 4931476018 | 1 | 4058546342296 | Доступность уточняется |
| 54 | 0350 | ПодшипникBEARING END PLATE | 4931468073 | 1 | 4058546299927 | Доступность уточняется |
| 55 | 0355 | Оригинальная деталь MilwaukeeBELLOWS | 4931463519 | 1 | 4058546045418 | Доступность уточняется |
| 56 | 0360 | Оригинальная деталь MilwaukeeRING | 4931463642 | 1 | 4058546045784 | Доступность уточняется |
| 57 | 0365 | Оригинальная деталь MilwaukeeRING | 4931463643 | 1 | 4058546045791 | Доступность уточняется |
| 58 | 0370 | Оригинальная деталь MilwaukeeRING | 4931463644 | 1 | 4058546045807 | Доступность уточняется |
| 59 | 0375 | Оригинальная деталь MilwaukeeRING | 4931463646 | 1 | 4058546045821 | Доступность уточняется |
| 60 | 0380 | Оригинальная деталь MilwaukeeRING | 4931463650 | 1 | 4058546045845 | Доступность уточняется |
| 61 | 0385 | Уплотнительное кольцоO-RING | 4931463651 | 1 | 4058546045852 | Доступность уточняется |
| 62 | 0390 | Оригинальная деталь MilwaukeeRING | 4931463647 | 1 | 4058546045838 | Доступность уточняется |
| 63 | 0395 | Оригинальная деталь MilwaukeeGROOVED BALL BEAR. | 4931463654 | 1 | 4058546045869 | Доступность уточняется |
| 64 | 0400 | ВинтSCREW | 4931463546 | 4 | 4058546045494 | Доступность уточняется |
| 65 | 0440 | Оригинальная деталь MilwaukeeHOLDING RING | 4931463619 | 1 | 4058546045753 | Доступность уточняется |
| 66 | 0505 | КрышкаCOVER | 4931463631 | 1 | 4058546244088 | Доступность уточняется |
| 67 | 0510 | КрышкаCOVER | 4931463564 | 1 | 4058546244057 | Доступность уточняется |
| 68 | 0515 | Оригинальная деталь MilwaukeeAIR GUIDE | 4931463625 | 1 | 4058546244064 | Доступность уточняется |
| 69 | 0520 | Оригинальная деталь MilwaukeeELECTRONIC | 4931487641 | 1 | 4058546638689 | Доступность уточняется |
| 70 | 0525 | ВинтSCREW | 4931468355 | 5 | 4058546291433 | Доступность уточняется |
| 71 | 0530 | ВинтSCREW | 4931463505 | 2 | 4058546045326 | Доступность уточняется |
| 72 | 0600 | Оригинальная деталь MilwaukeeCYLINDER | 4931468068 | 1 | 4058546271169 | Доступность уточняется |
| 73 | 0605 | Оригинальная деталь MilwaukeeBUSH | 4931468076 | 1 | 4058546271190 | Доступность уточняется |
| 74 | 0610 | Оригинальная деталь MilwaukeeCONNECTING ROD | 4931468811 | 1 | 4058546300432 | Доступность уточняется |
| 75 | 0615 | Уплотнительное кольцоO-RING | 4931463545 | 2 | 4058546045487 | Доступность уточняется |
| 76 | 0620 | Оригинальная деталь MilwaukeePERCUSSION BODY | 4931463142 | 1 | 4058546299804 | Доступность уточняется |
| 77 | 0625 | Оригинальная деталь MilwaukeePISTON | 4931468070 | 1 | 4058546271183 | Доступность уточняется |
| 78 | 0630 | БолтBOLT | 4931468065 | 1 | 4058546291297 | Доступность уточняется |
| 79 | 0635 | ПружинаSPRING RING | 4931463538 | 1 | 4058546045463 | Доступность уточняется |
| 80 | 0640 | ВинтSCREW | 4931463035 | 2 | 4058546036324 | Доступность уточняется |
| 81 | 0650 | Оригинальная деталь MilwaukeeCYLINDER | 4931468818 | 1 | 4058546300616 | Доступность уточняется |
| 82 | 0700 | Оригинальная деталь MilwaukeeTOOL ACCEPTANCE | 4931463040 | 1 | 4058546036362 | Доступность уточняется |
| 83 | 0701 | Оригинальная деталь MilwaukeeTOOL ACCEPTANCE | 4931463039 | 1 | 4058546036355 | Доступность уточняется |
| 84 | 0702 | ФланецFLANGE | 4931463038 | 1 | 4058546036348 | Доступность уточняется |
| 85 | 0703 | Оригинальная деталь MilwaukeeRING | 4931463009 | 1 | 4058546036294 | Доступность уточняется |
| 86 | 0704 | Оригинальная деталь MilwaukeeRING | 4931463010 | 1 | 4058546036300 | Доступность уточняется |
| 87 | 0705 | Оригинальная деталь MilwaukeeTOOL ACCEPTANCE | 4931476039 | 1 | 4058546338619 | Доступность уточняется |
| 88 | 0706 | Оригинальная деталь MilwaukeeHOLDING BRACKET | 4931463172 | 1 | 4058546245603 | Доступность уточняется |
| 89 | 0707 | Оригинальная деталь MilwaukeeDAMPING RING | 4931463967 | 2 | 4058546291075 | Доступность уточняется |
| 90 | 0708 | Фиксирующий болтLOCKING BOLT | 4931455903 | 1 | 4002395176052 | Доступность уточняется |
| 91 | 0709 | Оригинальная деталь MilwaukeeCOLLAR | 4931463493 | 1 | 4058546045258 | Доступность уточняется |
| 92 | 1100 | Оригинальная деталь MilwaukeeCLAMPING SET | 4931476010 | 1 | 4058546323844 | Доступность уточняется |
| 93 | 1200 | Оригинальная деталь MilwaukeeCARTRIDGE | 4931468054 | 1 | 4058546290917 | Доступность уточняется |
