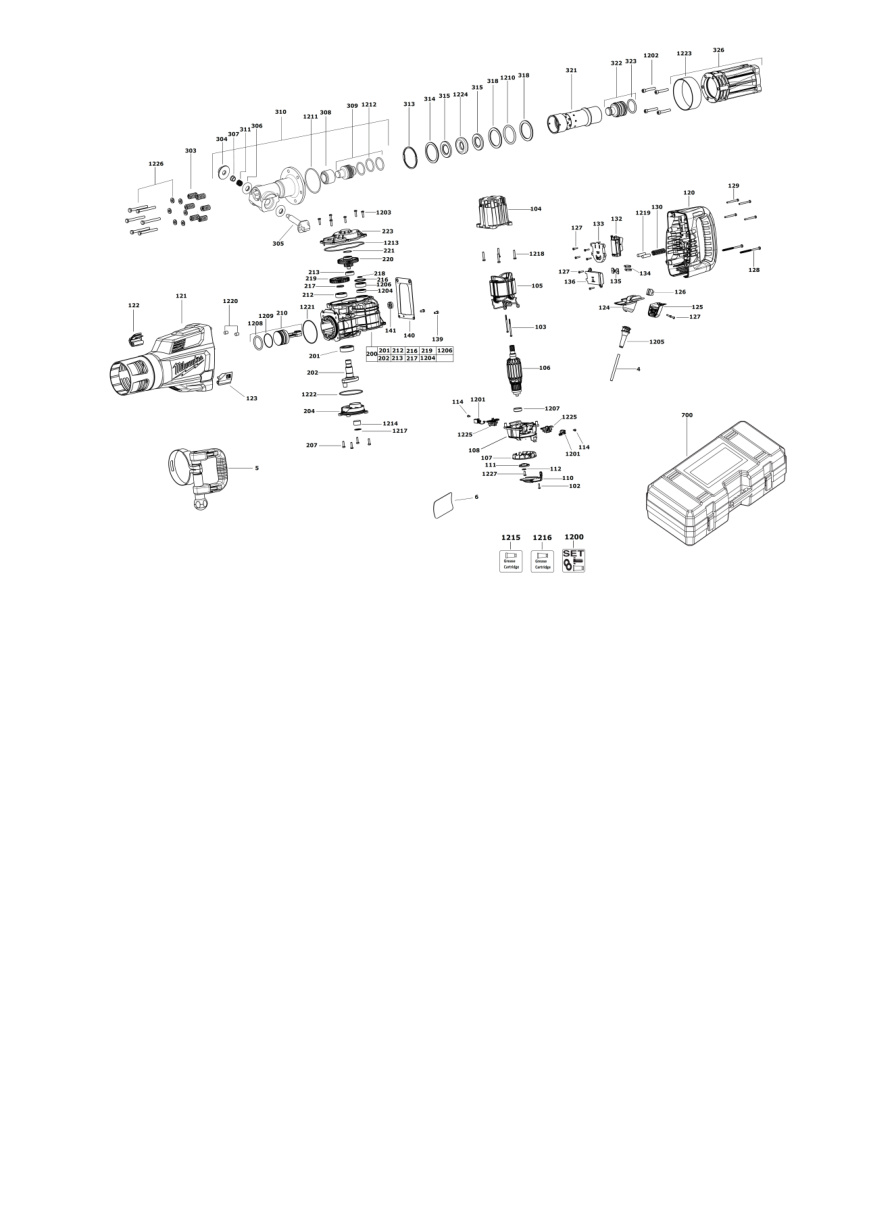

Взрыв-схема Milwaukee K1530H IN2 4933464117
Сервисная страница Milwaukee K1530H IN2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933464117K1530H IN2400045592094 позицийКатегория: Перфораторы и отбойные молотки
Список деталей Milwaukee K1530H IN2
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0004 | Соединительный кабельCONNECTION CABLE | 4931624696 | 1 | 4002395800872 | Доступность уточняется |
| 2 | 0005 | РукояткаHANDLE | 4931455093 | 1 | 4058546243470 | Доступность уточняется |
| 3 | 0006 | Заводская табличкаRATING PLATE | 4931455502 | 1 | 4058546243241 | Доступность уточняется |
| 4 | 0102 | ВинтSCREW | 4931624537 | 1 | 4002395760022 | Доступность уточняется |
| 5 | 0103 | ВинтSCREW | 4931339996 | 2 | 4002395623976 | Доступность уточняется |
| 6 | 0104 | Корпус двигателяMOTOR HOUSING | 4931455573 | 1 | 4058546244750 | Доступность уточняется |
| 7 | 0105 | СтаторFIELD EF.TRANSISTOR | 4931455516 | 1 | 4058546243722 | Доступность уточняется |
| 8 | 0106 | ЯкорьARMATURE | 4931455515 | 1 | 4058546243715 | Доступность уточняется |
| 9 | 0107 | ВентиляторFAN | 4931455525 | 1 | 4058546057206 | Доступность уточняется |
| 10 | 0108 | Оригинальная деталь MilwaukeeBRUSH MODULE | 4931455064 | 1 | 4058546243463 | Доступность уточняется |
| 11 | 0110 | Оригинальная деталь MilwaukeeHOLDER | 4931463938 | 1 | 4002395176731 | Доступность уточняется |
| 12 | 0111 | МагнитMAGNET.DISC FASTEN. | 4931487401 | 1 | 4058546485467 | Доступность уточняется |
| 13 | 0112 | ШайбаWASHER | 4931455939 | 1 | 4058546244934 | Доступность уточняется |
| 14 | 0114 | ВинтSCREW | 4931624538 | 2 | 4002395760039 | Доступность уточняется |
| 15 | 0120 | РукояткаHANDLE | 4931455577 | 1 | 4058546243845 | Доступность уточняется |
| 16 | 0121 | Корпус двигателяMOTOR HOUSING | 4931455536 | 1 | 4058546057220 | Доступность уточняется |
| 17 | 0122 | Оригинальная деталь MilwaukeeSERVICING LID | 4931455959 | 1 | 4058546036218 | Доступность уточняется |
| 18 | 0123 | Оригинальная деталь MilwaukeeSERVICING LID | 4931455958 | 1 | 4058546036201 | Доступность уточняется |
| 19 | 0124 | Оригинальная деталь MilwaukeeGUIDE PIECE | 4931455934 | 1 | 4058546244897 | Доступность уточняется |
| 20 | 0125 | КорпусHOUSING COVER | 4931455997 | 1 | 4002395176083 | Доступность уточняется |
| 21 | 0126 | Оригинальная деталь MilwaukeeTERMINAL STRIP | 4931463903 | 1 | 4058546243234 | Доступность уточняется |
| 22 | 0127 | ВинтSCREW | 4931618253 | 8 | 4002395694945 | Доступность уточняется |
| 23 | 0128 | ВинтSCREW | 4931455992 | 2 | 4058546241261 | Доступность уточняется |
| 24 | 0129 | ВинтSCREW | 4931468965 | 4 | 4058546323264 | Доступность уточняется |
| 25 | 0130 | Пружина сжатияPRESSURE SPRING | 4931463951 | 1 | 4058546269081 | Доступность уточняется |
| 26 | 0132 | ВыключательSWITCH | 4931455009 | 1 | 4058546056940 | Доступность уточняется |
| 27 | 0133 | ВыключательSWITCH RETAINER | 4931455526 | 1 | 4058546244705 | Доступность уточняется |
| 28 | 0134 | Оригинальная деталь MilwaukeeLIGHT PIPE | 4931398114 | 2 | 4002395756063 | Доступность уточняется |
| 29 | 0135 | Оригинальная деталь MilwaukeeHOLDER | 4931455937 | 1 | 4058546244910 | Доступность уточняется |
| 30 | 0136 | Оригинальная деталь MilwaukeeELECTRONIC | 4931487494 | 1 | 4058546507190 | Доступность уточняется |
| 31 | 0139 | ВинтSCREW | 4931455938 | 2 | 4058546244927 | Доступность уточняется |
| 32 | 0140 | ПружинаSPRING | 4931455512 | 1 | 4058546057176 | Доступность уточняется |
| 33 | 0141 | ПружинаSPRING | 4931455587 | 1 | 4058546057282 | Доступность уточняется |
| 34 | 0200 | Корпус редуктораGEAR BOX | 4931455893 | 1 | 4058546243906 | Доступность уточняется |
| 35 | 0201 | Шариковый подшипникGROOV. BALL BEARING | 4931455896 | 1 | 4058546243937 | Доступность уточняется |
| 36 | 0202 | Оригинальная деталь MilwaukeeCRANK WHEEL | 4931455077 | 1 | 4058546057138 | Доступность уточняется |
| 37 | 0204 | КрышкаCOVER | 4931455081 | 1 | 4058546057145 | Доступность уточняется |
| 38 | 0207 | ВинтSCREW | 4931624541 | 4 | 4002395762019 | Доступность уточняется |
| 39 | 0210 | Оригинальная деталь MilwaukeePISTON | 4931455906 | 1 | 4058546244798 | Доступность уточняется |
| 40 | 0212 | Шариковый подшипникGROOV. BALL BEARING | 4931455897 | 1 | 4058546243944 | Доступность уточняется |
| 41 | 0213 | Шариковый подшипникGROOV. BALL BEARING | 4931455895 | 1 | 4058546243920 | Доступность уточняется |
| 42 | 0216 | ШайбаPROTECTION WASHER | 4931455928 | 1 | 4058546244873 | Доступность уточняется |
| 43 | 0217 | Оригинальная деталь MilwaukeeSPACER | 4931455951 | 1 | 4058546036195 | Доступность уточняется |
| 44 | 0218 | Оригинальная деталь MilwaukeeRING D471 17X1 | 4931605204 | 1 | 4002395693641 | Доступность уточняется |
| 45 | 0219 | Оригинальная деталь MilwaukeeWHEEL | 4931455058 | 1 | 4058546057084 | Доступность уточняется |
| 46 | 0220 | Оригинальная деталь MilwaukeeGEAR | 4931455055 | 1 | 4058546243456 | Доступность уточняется |
| 47 | 0221 | ДискDISC 31,7X26,5X0,4 | 4931881678 | 1 | 4002395706211 | Доступность уточняется |
| 48 | 0223 | Корпус редуктораGEAR BOX COVER | 4931455892 | 1 | 4058546244774 | Доступность уточняется |
| 49 | 0303 | Пружина сжатияPRESSURE SPRING | 4931463959 | 6 | 4058546292980 | Доступность уточняется |
| 50 | 0304 | Оригинальная деталь MilwaukeeSLIDE | 4931455086 | 1 | 4058546243685 | Доступность уточняется |
| 51 | 0305 | БолтBOLT | 4931455085 | 1 | 4058546243678 | Доступность уточняется |
| 52 | 0306 | Оригинальная деталь MilwaukeeDAMPING RING | 4931455088 | 2 | 4058546243692 | Доступность уточняется |
| 53 | 0307 | ФиксаторLATCH BAR | 4931409822 | 1 | 4002395839544 | Доступность уточняется |
| 54 | 0308 | ШайбаSTOP WASHER | 4931463906 | 1 | 4058546241582 | Доступность уточняется |
| 55 | 0309 | Оригинальная деталь MilwaukeeSNAP DIE | 4931455910 | 1 | 4058546057312 | Доступность уточняется |
| 56 | 0310 | Оригинальная деталь MilwaukeeTOOL ACCEPTANCE | 4931455948 | 1 | 4058546244972 | Доступность уточняется |
| 57 | 0311 | ПружинаSPRING | 9170032330 | 1 | 4002395563135 | Доступность уточняется |
| 58 | 0313 | ШайбаPROTECTION WASHER | 4931455990 | 1 | 4058546036270 | Доступность уточняется |
| 59 | 0314 | Оригинальная деталь MilwaukeeATTACHMENT RING | 4931455989 | 1 | 4058546036263 | Доступность уточняется |
| 60 | 0315 | Оригинальная деталь MilwaukeeBACK-PRESSURE RING | 4931455068 | 2 | 4058546057114 | Доступность уточняется |
| 61 | 0318 | Оригинальная деталь MilwaukeeATTACHMENT RING | 4931463992 | 2 | 4058546299873 | Доступность уточняется |
| 62 | 0321 | ШпиндельSPINDLE SLEEVE | 4931455590 | 1 | 4058546057299 | Доступность уточняется |
| 63 | 0322 | Оригинальная деталь MilwaukeePERCUSSION BODY | 4931455596 | 1 | 4058546243876 | Доступность уточняется |
| 64 | 0323 | Оригинальная деталь MilwaukeePISTONRING | 4931455926 | 1 | 4058546244859 | Доступность уточняется |
| 65 | 0326 | Корпус редуктораGEAR BOX ASSY | 4931455947 | 1 | 4058546244965 | Доступность уточняется |
| 66 | 0700 | КейсCARRYING CASE | 4931463094 | 1 | 4058546243326 | Доступность уточняется |
| 67 | 1200 | Оригинальная деталь MilwaukeeMAINTENANCE SET | 4931468751 | 1 | 4058546293048 | Доступность уточняется |
| 68 | 1201 | Комплект угольных щётокCARBON BRUSH SET | 4931468438 | 1 | 4058546291013 | Доступность уточняется |
| 69 | 1202 | ВинтSCREW | 4931463944 | 4 | 4058546268466 | Доступность уточняется |
| 70 | 1203 | ВинтSCREW | 4931624541 | 6 | 4002395762019 | Доступность уточняется |
| 71 | 1204 | Оригинальная деталь MilwaukeePISTONRING | 4931455927 | 1 | 4058546244866 | Доступность уточняется |
| 72 | 1205 | Защитный кожухPROTECTING COVER | 4931392174 | 1 | 4002395772872 | Доступность уточняется |
| 73 | 1206 | Шариковый подшипникBALL BEARING | 4931455898 | 1 | 4058546244781 | Доступность уточняется |
| 74 | 1207 | Резиновая втулкаRUBBER SLEEVE | 4931455066 | 1 | 4058546057091 | Доступность уточняется |
| 75 | 1208 | Оригинальная деталь MilwaukeePISTONRING | 4931455926 | 2 | 4058546244859 | Доступность уточняется |
| 76 | 1209 | Оригинальная деталь MilwaukeePISTONRING | 4931455908 | 1 | 4058546244804 | Доступность уточняется |
| 77 | 1210 | Оригинальная деталь MilwaukeePISTONRING | 4931455913 | 1 | 4058546244828 | Доступность уточняется |
| 78 | 1211 | Оригинальная деталь MilwaukeePISTONRING | 4931463969 | 1 | 4058546299866 | Доступность уточняется |
| 79 | 1212 | Уплотнительное кольцоSEAL RING | 4931624404 | 3 | 4002395748907 | Доступность уточняется |
| 80 | 1213 | УплотнениеSEAL | 4931455539 | 1 | 4058546243760 | Доступность уточняется |
| 81 | 1214 | Оригинальная деталь MilwaukeeFELT | 4931455541 | 1 | 4058546243777 | Доступность уточняется |
| 82 | 1215 | Оригинальная деталь MilwaukeeGREASE TUBE | 4931432782 | 2 | 4002395863143 | Доступность уточняется |
| 83 | 1216 | Оригинальная деталь MilwaukeeGREASE | 4931455865 | 2 | 4002395245925 | Доступность уточняется |
| 84 | 1217 | Оригинальная деталь MilwaukeeRING | 4931455961 | 1 | 4058546036225 | Доступность уточняется |
| 85 | 1218 | ВинтSCREW D 912 AM 5X50 | 4931624075 | 4 | 4002395705429 | Доступность уточняется |
| 86 | 1219 | Оригинальная деталь MilwaukeeDAMPING ELEMENT | 4931455542 | 2 | 4058546244712 | Доступность уточняется |
| 87 | 1220 | Оригинальная деталь MilwaukeeDAMPING ELEMENT | 4931455932 | 2 | 4058546244880 | Доступность уточняется |
| 88 | 1221 | Оригинальная деталь MilwaukeePISTONRING | 4931468797 | 1 | 4058546321215 | Доступность уточняется |
| 89 | 1222 | Оригинальная деталь MilwaukeePISTONRING | 4931455917 | 1 | 4058546243975 | Доступность уточняется |
| 90 | 1223 | ВтулкаGUIDE SLEEVE | 4931463941 | 1 | 4002395176755 | Доступность уточняется |
| 91 | 1224 | Оригинальная деталь MilwaukeeCORE LIFTER RING | 4931455067 | 1 | 4058546057107 | Доступность уточняется |
| 92 | 1225 | ЩёткодержательBRUSH HOLDER | 4931463990 | 2 | 4058546292300 | Доступность уточняется |
| 93 | 1226 | Оригинальная деталь MilwaukeeREPAIR KIT | 4931468943 | 1 | 4058546320812 | Доступность уточняется |
| 94 | 1227 | ВинтSCREW | 4931455991 | 1 | 4058546036287 | Доступность уточняется |
Нужна деталь?
Пришлите модель K1530H IN2, артикул 4933464117 и номер позиции на схеме.
