Отбойный молоток Milwaukee K1528H — взрыв-схема
Сервисная страница: Отбойный молоток Milwaukee K1528H. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: K1528HАртикул инструмента: 4933464118Код схемы: 400045555192 позицииКатегория: Перфораторы и отбойные молотки

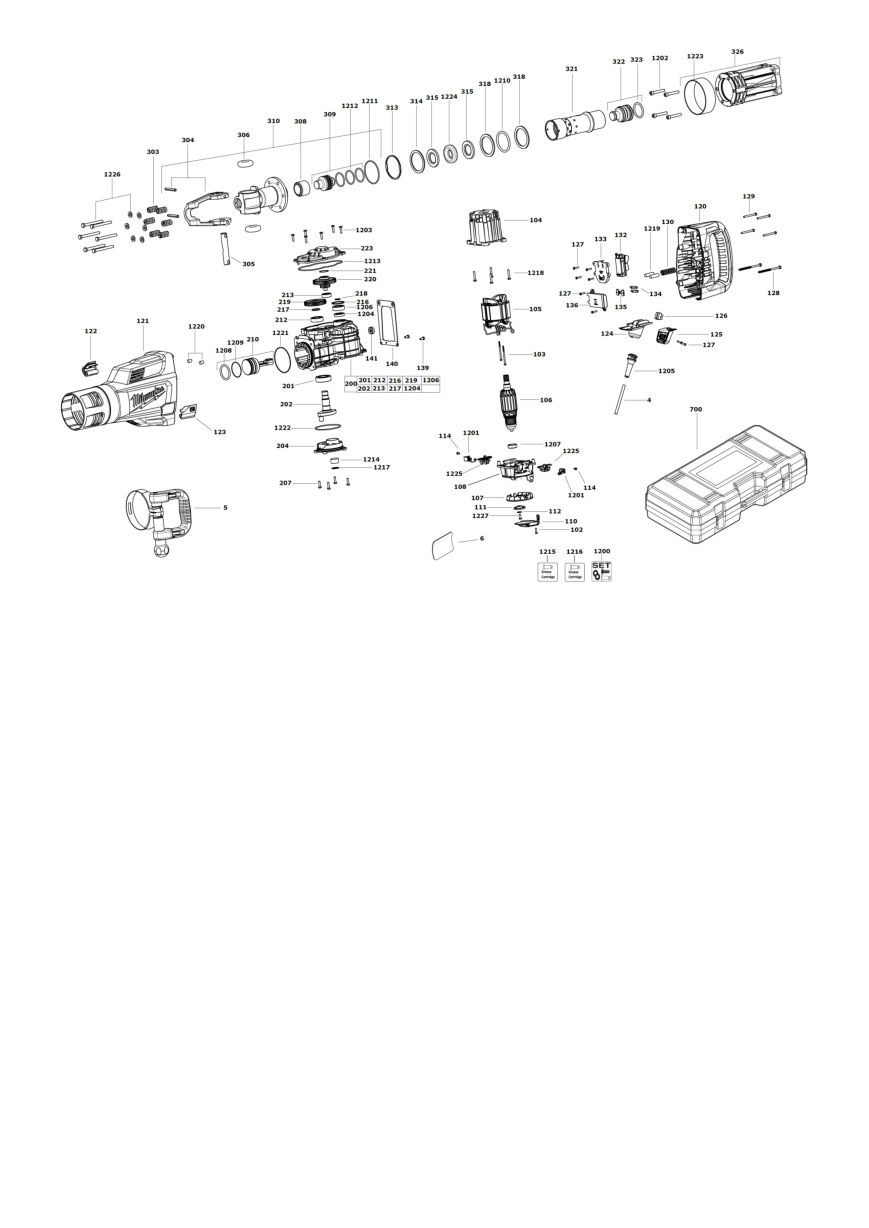

Схема инструмента
Список деталей: Отбойный молоток Milwaukee K1528H
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | Соединительный кабельCONNECTION CABLE | 4931624696товар | 1 | 4002395800872 | |
| 2 | 0005 | РукояткаHANDLE | 4931455093товар | 1 | 4058546243470 | |
| 3 | 0006 | Заводская табличкаRATING PLATE | 4931463105товар | 1 | 4058546243258 | |
| 4 | 0102 | ВинтSCREW | 4931624537товар | 1 | 4002395760022 | |
| 5 | 0103 | ВинтSCREW | 4931339996товар | 2 | 4002395623976 | |
| 6 | 0104 | Корпус двигателяMOTOR HOUSING | 4931455573товар | 1 | 4058546244750 | |
| 7 | 0105 | СтаторFIELD EF.TRANSISTOR | 4931455516товар | 1 | 4058546243722 | |
| 8 | 0106 | ЯкорьARMATURE | 4931455515товар | 1 | 4058546243715 | |
| 9 | 0107 | ВентиляторFAN | 4931455525товар | 1 | 4058546057206 | |
| 10 | 0108 | Оригинальная деталь MilwaukeeBRUSH MODULE | 4931455064товар | 1 | 4058546243463 | |
| 11 | 0110 | Оригинальная деталь MilwaukeeHOLDER | 4931463938товар | 1 | 4002395176731 | |
| 12 | 0111 | МагнитMAGNET.DISC FASTEN. | 4931487401товар | 1 | 4058546485467 | |
| 13 | 0112 | ШайбаWASHER | 4931455939товар | 1 | 4058546244934 | |
| 14 | 0114 | ВинтSCREW | 4931624538товар | 2 | 4002395760039 | |
| 15 | 0120 | РукояткаHANDLE | 4931455577товар | 1 | 4058546243845 | |
| 16 | 0121 | Корпус двигателяMOTOR HOUSING | 4931455536товар | 1 | 4058546057220 | |
| 17 | 0122 | Оригинальная деталь MilwaukeeSERVICING LID | 4931455959товар | 1 | 4058546036218 | |
| 18 | 0123 | Оригинальная деталь MilwaukeeSERVICING LID | 4931455958товар | 1 | 4058546036201 | |
| 19 | 0124 | Оригинальная деталь MilwaukeeGUIDE PIECE | 4931455934товар | 1 | 4058546244897 | |
| 20 | 0125 | КорпусHOUSING COVER | 4931455997товар | 1 | 4002395176083 | |
| 21 | 0126 | Оригинальная деталь MilwaukeeTERMINAL STRIP | 4931463903товар | 1 | 4058546243234 | |
| 22 | 0127 | ВинтSCREW | 4931618253товар | 8 | 4002395694945 | |
| 23 | 0128 | ВинтSCREW | 4931455992товар | 2 | 4058546241261 | |
| 24 | 0129 | ВинтSCREW | 4931468965товар | 4 | 4058546323264 | |
| 25 | 0130 | Пружина сжатияPRESSURE SPRING | 4931463951товар | 1 | 4058546269081 | |
| 26 | 0132 | ВыключательSWITCH | 4931455009товар | 1 | 4058546056940 | |
| 27 | 0133 | ВыключательSWITCH RETAINER | 4931455526товар | 1 | 4058546244705 | |
| 28 | 0134 | Оригинальная деталь MilwaukeeLIGHT PIPE | 4931398114товар | 2 | 4002395756063 | |
| 29 | 0135 | Оригинальная деталь MilwaukeeHOLDER | 4931455937товар | 1 | 4058546244910 | |
| 30 | 0136 | Оригинальная деталь MilwaukeeELECTRONIC | 4931487494товар | 1 | 4058546507190 | |
| 31 | 0139 | ВинтSCREW | 4931455938товар | 2 | 4058546244927 | |
| 32 | 0140 | ПружинаSPRING | 4931455512товар | 1 | 4058546057176 | |
| 33 | 0141 | ПружинаSPRING | 4931455587товар | 1 | 4058546057282 | |
| 34 | 0200 | Корпус редуктораGEAR BOX | 4931455893товар | 1 | 4058546243906 | |
| 35 | 0201 | Шариковый подшипникGROOV. BALL BEARING | 4931455896товар | 1 | 4058546243937 | |
| 36 | 0202 | Оригинальная деталь MilwaukeeCRANK WHEEL | 4931455077товар | 1 | 4058546057138 | |
| 37 | 0204 | КрышкаCOVER | 4931455081товар | 1 | 4058546057145 | |
| 38 | 0207 | ВинтSCREW | 4931624541товар | 4 | 4002395762019 | |
| 39 | 0210 | Оригинальная деталь MilwaukeePISTON | 4931455906товар | 1 | 4058546244798 | |
| 40 | 0212 | Шариковый подшипникGROOV. BALL BEARING | 4931455897товар | 1 | 4058546243944 | |
| 41 | 0213 | Шариковый подшипникGROOV. BALL BEARING | 4931455895товар | 1 | 4058546243920 | |
| 42 | 0216 | ШайбаPROTECTION WASHER | 4931455928товар | 1 | 4058546244873 | |
| 43 | 0217 | Оригинальная деталь MilwaukeeSPACER | 4931455951товар | 1 | 4058546036195 | |
| 44 | 0218 | Оригинальная деталь MilwaukeeRING D471 17X1 | 4931605204товар | 1 | 4002395693641 | |
| 45 | 0219 | Оригинальная деталь MilwaukeeWHEEL | 4931455058товар | 1 | 4058546057084 | |
| 46 | 0220 | Оригинальная деталь MilwaukeeGEAR | 4931455055товар | 1 | 4058546243456 | |
| 47 | 0221 | ДискDISC 31,7X26,5X0,4 | 4931881678товар | 1 | 4002395706211 | |
| 48 | 0223 | Корпус редуктораGEAR BOX COVER | 4931455892товар | 1 | 4058546244774 | |
| 49 | 0303 | Пружина сжатияPRESSURE SPRING | 4931463959товар | 6 | 4058546292980 | |
| 50 | 0304 | Оригинальная деталь MilwaukeeHOLDING BRACKET | 4931468942товар | 1 | 4058546320805 | |
| 51 | 0305 | Фиксирующий болтLOCKING BOLT | 4931455903товар | 1 | 4002395176052 | |
| 52 | 0306 | Оригинальная деталь MilwaukeeDAMPING RING | 4931463967товар | 2 | 4058546291075 | |
| 53 | 0308 | ШайбаSTOP WASHER | 4931463943товар | 1 | 4058546268725 | |
| 54 | 0309 | Оригинальная деталь MilwaukeeSNAP DIE | 4931455079товар | 1 | 4058546243661 | |
| 55 | 0310 | Оригинальная деталь MilwaukeeTOOL ACCEPTANCE | 4931455594товар | 1 | 4058546243869 | |
| 56 | 0313 | ШайбаPROTECTION WASHER | 4931455990товар | 1 | 4058546036270 | |
| 57 | 0314 | Оригинальная деталь MilwaukeeATTACHMENT RING | 4931455989товар | 1 | 4058546036263 | |
| 58 | 0315 | Оригинальная деталь MilwaukeeBACK-PRESSURE RING | 4931455068товар | 2 | 4058546057114 | |
| 59 | 0318 | Оригинальная деталь MilwaukeeATTACHMENT RING | 4931463992товар | 2 | 4058546299873 | |
| 60 | 0321 | ШпиндельSPINDLE SLEEVE | 4931455590товар | 1 | 4058546057299 | |
| 61 | 0322 | Оригинальная деталь MilwaukeePERCUSSION BODY | 4931455596товар | 1 | 4058546243876 | |
| 62 | 0323 | Оригинальная деталь MilwaukeePISTONRING | 4931455926товар | 1 | 4058546244859 | |
| 63 | 0326 | Корпус редуктораGEAR BOX ASSY | 4931455947товар | 1 | 4058546244965 | |
| 64 | 0700 | КейсCARRYING CASE | 4931463094товар | 1 | 4058546243326 | |
| 65 | 1200 | Оригинальная деталь MilwaukeeMAINTENANCE SET | 4931468749товар | 1 | 4058546293031 | |
| 66 | 1201 | Комплект угольных щётокCARBON BRUSH SET | 4931468438товар | 1 | 4058546291013 | |
| 67 | 1202 | ВинтSCREW | 4931463944товар | 4 | 4058546268466 | |
| 68 | 1203 | ВинтSCREW | 4931624541товар | 6 | 4002395762019 | |
| 69 | 1204 | Оригинальная деталь MilwaukeePISTONRING | 4931455927товар | 1 | 4058546244866 | |
| 70 | 1205 | Защитный кожухPROTECTING COVER | 4931392174товар | 1 | 4002395772872 | |
| 71 | 1206 | Шариковый подшипникBALL BEARING | 4931455898товар | 1 | 4058546244781 | |
| 72 | 1207 | Резиновая втулкаRUBBER SLEEVE | 4931455066товар | 1 | 4058546057091 | |
| 73 | 1208 | Оригинальная деталь MilwaukeePISTONRING | 4931455926товар | 2 | 4058546244859 | |
| 74 | 1209 | Оригинальная деталь MilwaukeePISTONRING | 4931455908товар | 1 | 4058546244804 | |
| 75 | 1210 | Оригинальная деталь MilwaukeePISTONRING | 4931455913товар | 1 | 4058546244828 | |
| 76 | 1211 | Оригинальная деталь MilwaukeePISTONRING | 4931463969товар | 1 | 4058546299866 | |
| 77 | 1212 | Уплотнительное кольцоSEAL RING | 4931463929товар | 3 | 4058546243197 | |
| 78 | 1213 | УплотнениеSEAL | 4931455539товар | 1 | 4058546243760 | |
| 79 | 1214 | Оригинальная деталь MilwaukeeFELT | 4931455541товар | 1 | 4058546243777 | |
| 80 | 1215 | Оригинальная деталь MilwaukeeGREASE TUBE | 4931432782товар | 2 | 4002395863143 | |
| 81 | 1216 | Оригинальная деталь MilwaukeeGREASE | 4931455865товар | 2 | 4002395245925 | |
| 82 | 1217 | Оригинальная деталь MilwaukeeRING | 4931455961товар | 1 | 4058546036225 | |
| 83 | 1218 | ВинтSCREW D 912 AM 5X50 | 4931624075товар | 4 | 4002395705429 | |
| 84 | 1219 | Оригинальная деталь MilwaukeeDAMPING ELEMENT | 4931455542товар | 2 | 4058546244712 | |
| 85 | 1220 | Оригинальная деталь MilwaukeeDAMPING ELEMENT | 4931455932товар | 2 | 4058546244880 | |
| 86 | 1221 | Оригинальная деталь MilwaukeePISTONRING | 4931468797товар | 1 | 4058546321215 | |
| 87 | 1222 | Оригинальная деталь MilwaukeePISTONRING | 4931455917товар | 1 | 4058546243975 | |
| 88 | 1223 | ВтулкаGUIDE SLEEVE | 4931463941товар | 1 | 4002395176755 | |
| 89 | 1224 | Оригинальная деталь MilwaukeeCORE LIFTER RING | 4931455067товар | 1 | 4058546057107 | |
| 90 | 1225 | ЩёткодержательBRUSH HOLDER | 4931463990товар | 2 | 4058546292300 | |
| 91 | 1226 | Оригинальная деталь MilwaukeeREPAIR KIT | 4931468943товар | 1 | 4058546320812 | |
| 92 | 1227 | ВинтSCREW | 4931455991товар | 1 | 4058546036287 |
