Отбойный молоток Milwaukee K1000S IN2 — взрыв-схема
Сервисная страница: Отбойный молоток Milwaukee K1000S IN2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: K1000S IN2Артикул инструмента: 4933464120Код схемы: 4000455501110 позицийКатегория: Перфораторы и отбойные молотки

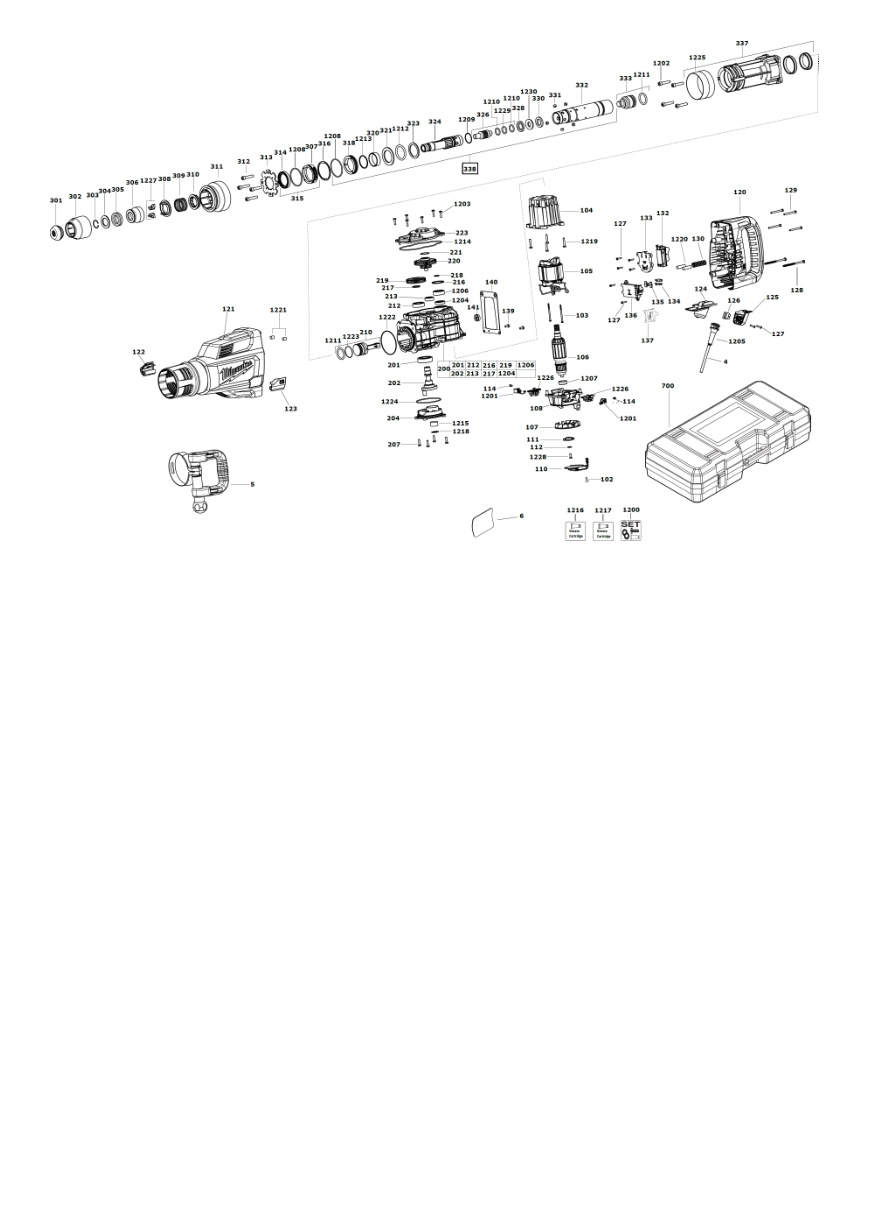

Схема инструмента
Список деталей: Отбойный молоток Milwaukee K1000S IN2
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | Соединительный кабельCONNECTION CABLE | 4931624696товар | 1 | 4002395800872 | |
| 2 | 0005 | РукояткаSPEED HANDLE | 4931455046товар | 1 | 4058546244675 | |
| 3 | 0006 | Заводская табличкаRATING PLATE | 4931463107товар | 1 | 4058546243272 | |
| 4 | 0102 | ВинтSCREW | 4931624537товар | 1 | 4002395760022 | |
| 5 | 0103 | ВинтSCREW | 4931339996товар | 2 | 4002395623976 | |
| 6 | 0104 | КорпусHOUSING | 4931455585товар | 1 | 4058546057275 | |
| 7 | 0105 | СтаторELECTRIC FIELD | 4931455950товар | 1 | 4058546036188 | |
| 8 | 0106 | ЯкорьARMATURE | 4931455031товар | 1 | 4058546057008 | |
| 9 | 0107 | ВентиляторFAN | 4931455525товар | 1 | 4058546057206 | |
| 10 | 0108 | Оригинальная деталь MilwaukeeBRUSH MODULE | 4931455064товар | 1 | 4058546243463 | |
| 11 | 0110 | Оригинальная деталь MilwaukeeHOLDER | 4931463938товар | 1 | 4002395176731 | |
| 12 | 0111 | МагнитMAGNET.DISC FASTEN. | 4931487401товар | 1 | 4058546485467 | |
| 13 | 0112 | ШайбаWASHER | 4931455939товар | 1 | 4058546244934 | |
| 14 | 0114 | ВинтSCREW | 4931624538товар | 2 | 4002395760039 | |
| 15 | 0120 | РукояткаHANDLE | 4931455576товар | 1 | 4058546243838 | |
| 16 | 0121 | Комплект корпуса в сбореHOUSING SET ASSY | 4931455509товар | 1 | 4058546244699 | |
| 17 | 0122 | Оригинальная деталь MilwaukeeSERVICING LID | 4931455959товар | 1 | 4058546036218 | |
| 18 | 0123 | Оригинальная деталь MilwaukeeSERVICING LID | 4931455958товар | 1 | 4058546036201 | |
| 19 | 0124 | Оригинальная деталь MilwaukeeGUIDE PIECE | 4931455934товар | 1 | 4058546244897 | |
| 20 | 0125 | КорпусHOUSING COVER | 4931455997товар | 1 | 4002395176083 | |
| 21 | 0126 | Оригинальная деталь MilwaukeeTERMINAL STRIP | 4931463903товар | 1 | 4058546243234 | |
| 22 | 0127 | ВинтSCREW | 4931618253товар | 8 | 4002395694945 | |
| 23 | 0128 | ВинтSCREW | 4931455992товар | 2 | 4058546241261 | |
| 24 | 0129 | ВинтSCREW | 4931468965товар | 4 | 4058546323264 | |
| 25 | 0130 | Пружина сжатияPRESSURE SPRING | 4931463951товар | 1 | 4058546269081 | |
| 26 | 0132 | ВыключательSWITCH | 4931455009товар | 1 | 4058546056940 | |
| 27 | 0133 | ВыключательSWITCH RETAINER | 4931455526товар | 1 | 4058546244705 | |
| 28 | 0134 | Оригинальная деталь MilwaukeeLIGHT PIPE | 4931398114товар | 2 | 4002395756063 | |
| 29 | 0135 | Оригинальная деталь MilwaukeeHOLDER | 4931455937товар | 1 | 4058546244910 | |
| 30 | 0136 | Оригинальная деталь MilwaukeeELECTRONIC | 4931487422товар | 1 | 4058546507077 | |
| 31 | 0137 | ВыключательSLIDING SWITCH | 4931476531товар | 1 | 4058546368258 | |
| 32 | 0139 | ВинтSCREW | 4931455938товар | 2 | 4058546244927 | |
| 33 | 0140 | ПружинаSPRING | 4931455512товар | 1 | 4058546057176 | |
| 34 | 0141 | ПружинаSPRING | 4931455587товар | 1 | 4058546057282 | |
| 35 | 0200 | Корпус редуктораGEAR BOX ASSY | 4931455942товар | 1 | 4058546244941 | |
| 36 | 0201 | Шариковый подшипникGROOV. BALL BEARING | 4931455896товар | 1 | 4058546243937 | |
| 37 | 0202 | Оригинальная деталь MilwaukeeCRANK ASSEMBLY | 4931455039товар | 1 | 4058546057022 | |
| 38 | 0204 | КрышкаCOVER | 4931455081товар | 1 | 4058546057145 | |
| 39 | 0207 | ВинтSCREW | 4931624541товар | 4 | 4002395762019 | |
| 40 | 0210 | Оригинальная деталь MilwaukeePISTON | 4931455038товар | 1 | 4058546243654 | |
| 41 | 0212 | Шариковый подшипникGROOV. BALL BEARING | 4931455897товар | 1 | 4058546243944 | |
| 42 | 0213 | Шариковый подшипникGROOV. BALL BEARING | 4931455895товар | 1 | 4058546243920 | |
| 43 | 0216 | ШайбаPROTECTION WASHER | 4931455928товар | 1 | 4058546244873 | |
| 44 | 0217 | Оригинальная деталь MilwaukeeSPACER | 4931455951товар | 1 | 4058546036195 | |
| 45 | 0218 | Оригинальная деталь MilwaukeeRING D471 17X1 | 4931605204товар | 1 | 4002395693641 | |
| 46 | 0219 | Оригинальная деталь MilwaukeeSPROCKET | 4931455522товар | 1 | 4058546243739 | |
| 47 | 0220 | Оригинальная деталь MilwaukeeGEAR | 4931455530товар | 1 | 4058546243746 | |
| 48 | 0221 | ДискDISC 31,7X26,5X0,4 | 4931881678товар | 1 | 4002395706211 | |
| 49 | 0223 | Корпус редуктораGEAR BOX COVER | 4931455892товар | 1 | 4058546244774 | |
| 50 | 0301 | КрышкаEND COVER CAP | 9170350243товар | 1 | 4002395577330 | |
| 51 | 0302 | ВтулкаSLEEVE | 4931463983товар | 1 | 4058546291693 | |
| 52 | 0303 | ПружинаSPRING RING | 9170319040товар | 1 | 4002395571895 | |
| 53 | 0304 | ДемпферDAMPER | 4931409820товар | 1 | 4002395834778 | |
| 54 | 0305 | Оригинальная деталь MilwaukeeDAMPING RING | 4931463968товар | 1 | 4058546290979 | |
| 55 | 0306 | Оригинальная деталь MilwaukeeINTERLOCK SLEAVE | 4931463978товар | 1 | 4058546291181 | |
| 56 | 0307 | УплотнениеSEAL RETAINER | 4931455022товар | 1 | 4058546056971 | |
| 57 | 0308 | Оригинальная деталь MilwaukeeINTERLOCK PLATE | 4931375770товар | 1 | 4002395739202 | |
| 58 | 0309 | Пружина сжатияPRESSURE SPRING | 4931463917товар | 1 | 4058546241605 | |
| 59 | 0310 | Оригинальная деталь MilwaukeeSET COLLAR | 4931455021товар | 1 | 4058546056964 | |
| 60 | 0311 | Оригинальная деталь MilwaukeeINTERLOCK SLEAVE | 4931455020товар | 1 | 4058546056957 | |
| 61 | 0312 | ВинтSCREW | 4931624234товар | 4 | 4002395717453 | |
| 62 | 0313 | Оригинальная деталь MilwaukeeLOCKING PLATE | 4931455023товар | 1 | 4058546056988 | |
| 63 | 0314 | Уплотнительное кольцоSEAL RING | 4931468729товар | 1 | 4058546291211 | |
| 64 | 0315 | УплотнениеSEAL RETAINER | 4931455025товар | 1 | 4058546243425 | |
| 65 | 0316 | Стопорное кольцоRETAINING RING | 4931624235товар | 1 | 4002395717460 | |
| 66 | 0318 | Оригинальная деталь MilwaukeeTHRUST COLLAR | 4931375420товар | 1 | 4002395731619 | |
| 67 | 0320 | Оригинальная деталь MilwaukeeBALL RACE | 4931463954товар | 1 | 4058546270476 | |
| 68 | 0321 | ШайбаWASHER | 4931468791товар | 1 | 4058546300722 | |
| 69 | 0323 | Оригинальная деталь MilwaukeeATTACHMENT RING | 4931375416товар | 1 | 4002395731596 | |
| 70 | 0324 | Оригинальная деталь MilwaukeeDRIVER | 4931463977товар | 1 | 4058546291082 | |
| 71 | 0326 | Оригинальная деталь MilwaukeeSNAP DIE | 4931455017товар | 1 | 4058546243418 | |
| 72 | 0328 | Оригинальная деталь MilwaukeeTHRUST COLLAR | 4931375411товар | 1 | 4002395731565 | |
| 73 | 0330 | Оригинальная деталь MilwaukeeATTACHMENT RING | 4931409791товар | 1 | 4002395841486 | |
| 74 | 0331 | Оригинальная деталь MilwaukeeDRIVER | 4931463952товар | 5 | 4058546270452 | |
| 75 | 0332 | ШпиндельSPINDLE SLEEVE | 4931463953товар | 1 | 4058546270469 | |
| 76 | 0333 | Оригинальная деталь MilwaukeePERCUSSION BODY | 4931455028товар | 1 | 4058546243432 | |
| 77 | 0337 | Корпус редуктораGEAR BOX ASSY | 4931455945товар | 1 | 4058546244958 | |
| 78 | 0338 | ШпиндельSPINDLE | 4931455535товар | 1 | 4058546243494 | |
| 79 | 0700 | КейсCARRYING CASE | 4931463094товар | 1 | 4058546243326 | |
| 80 | 1200 | Оригинальная деталь MilwaukeeMAINTENANCE SET | 4931468437товар | 1 | 4058546291006 | |
| 81 | 1201 | Комплект угольных щётокCARBON BRUSH SET | 4931468438товар | 1 | 4058546291013 | |
| 82 | 1202 | ВинтSCREW | 4931624234товар | 4 | 4002395717453 | |
| 83 | 1203 | ВинтSCREW | 4931624541товар | 6 | 4002395762019 | |
| 84 | 1204 | Оригинальная деталь MilwaukeePISTONRING | 4931455927товар | 1 | 4058546244866 | |
| 85 | 1205 | Защитный кожухPROTECTING COVER | 4931392174товар | 1 | 4002395772872 | |
| 86 | 1206 | Шариковый подшипникBALL BEARING | 4931455898товар | 1 | 4058546244781 | |
| 87 | 1207 | Резиновая втулкаRUBBER SLEEVE | 4931455066товар | 1 | 4058546057091 | |
| 88 | 1208 | Уплотнительное кольцоSEAL RING N874701 28X5 | 4931624156товар | 2 | 4002395731879 | |
| 89 | 1209 | Уплотнительное кольцоSEAL RING N874701 28X5 | 4931624161товар | 1 | 4002395731909 | |
| 90 | 1210 | Уплотнительное кольцоSEAL RING N874701 28X5 | 4931624155товар | 2 | 4002395731862 | |
| 91 | 1211 | Оригинальная деталь MilwaukeePISTONRING | 4931455510товар | 2 | 4058546241193 | |
| 92 | 1212 | Уплотнительное кольцоSEAL RING | 4931463914товар | 1 | 4058546241599 | |
| 93 | 1213 | ПружинаSPRING RING N874268 SW 20 | 4931624153товар | 1 | 4002395731855 | |
| 94 | 1214 | УплотнениеSEAL | 4931455539товар | 1 | 4058546243760 | |
| 95 | 1215 | Оригинальная деталь MilwaukeeFELT | 4931455541товар | 1 | 4058546243777 | |
| 96 | 1216 | Оригинальная деталь MilwaukeeGREASE TUBE | 4931432782товар | 2 | 4002395863143 | |
| 97 | 1217 | Оригинальная деталь MilwaukeeGREASE | 4931455865товар | 2 | 4002395245925 | |
| 98 | 1218 | Оригинальная деталь MilwaukeeRING | 4931455961товар | 1 | 4058546036225 | |
| 99 | 1219 | ВинтSCREW D 912 AM 5X50 | 4931624075товар | 4 | 4002395705429 | |
| 100 | 1220 | Оригинальная деталь MilwaukeeDAMPING ELEMENT | 4931455542товар | 2 | 4058546244712 | |
| 101 | 1221 | Оригинальная деталь MilwaukeeDAMPING ELEMENT | 4931455932товар | 2 | 4058546244880 | |
| 102 | 1222 | Оригинальная деталь MilwaukeePISTONRING | 4931468797товар | 1 | 4058546321215 | |
| 103 | 1223 | Уплотнительное кольцоSEAL RING | 4931455979товар | 1 | 4058546241612 | |
| 104 | 1224 | Оригинальная деталь MilwaukeePISTONRING | 4931455917товар | 1 | 4058546243975 | |
| 105 | 1225 | ВтулкаGUIDE SLEEVE | 4931463940товар | 1 | 4002395176748 | |
| 106 | 1226 | ЩёткодержательBRUSH HOLDER | 4931463990товар | 2 | 4058546292300 | |
| 107 | 1227 | Элемент блокировкиINTERLOCK ELEMENT | 4931468789товар | 2 | 4058546390129 | |
| 108 | 1228 | ВинтSCREW | 4931455991товар | 1 | 4058546036287 | |
| 109 | 1229 | Уплотнительное кольцоSEAL RING | 4931468790товар | 1 | 4058546300401 | |
| 110 | 1230 | Оригинальная деталь MilwaukeeBACK-PRESSURE RING | 4931375412товар | 1 | 4002395731572 |
