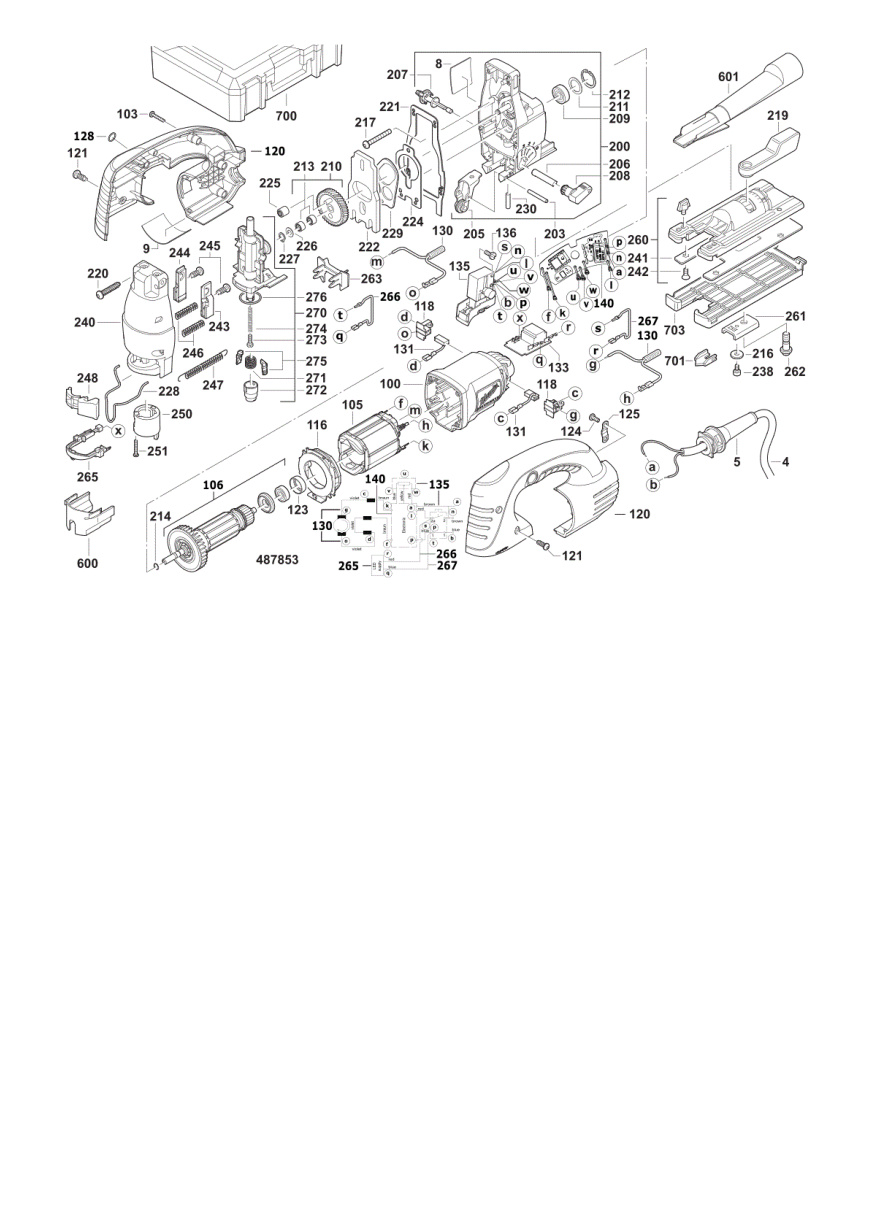

Взрыв-схема Milwaukee JSPE135TX 4933500568
Сервисная страница Milwaukee JSPE135TX. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933500568JSPE135TX400048785077 позицийКатегория: Пилы и лобзики
Список деталей Milwaukee JSPE135TX
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0004 | Соединительный кабельCONNECTION CABLE | 4931487854 | 1 | 4058546650438 | Доступность уточняется |
| 2 | 0005 | Защитный кожухPROTECTING COVER | 4931393422 | 1 | 4002395752836 | Доступность уточняется |
| 3 | 0008 | Оригинальная деталь MilwaukeeSAW TABLE | 4931381659 | 1 | 4002395748877 | Доступность уточняется |
| 4 | 0009 | НаклейкаRATING LABEL | 4931487851 | 1 | 4058546638771 | Доступность уточняется |
| 5 | 0100 | Корпус двигателяMOTOR HOUSING | 4931381333 | 1 | 4002395736478 | Доступность уточняется |
| 6 | 0103 | ВинтSCREW | 4931618253 | 4 | 4002395694945 | Доступность уточняется |
| 7 | 0105 | СтаторELECTRIC FIELD | 4931442712 | 1 | 4002395882571 | Доступность уточняется |
| 8 | 0106 | ЯкорьARMATURE | 4931442641 | 1 | 4002395884445 | Доступность уточняется |
| 9 | 0116 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931368649 | 1 | 4002395743551 | Доступность уточняется |
| 10 | 0118 | ЩёткодержательBRUSH HOLDER | 4931368633 | 2 | 4002395746545 | Доступность уточняется |
| 11 | 0120 | РукояткаPAIR HANDLE SHELLS | 4931381227 | 1 | 4002395736461 | Доступность уточняется |
| 12 | 0121 | ВинтSCREW | 4931623048 | 4 | 4002395700189 | Доступность уточняется |
| 13 | 0123 | Резиновая втулкаRUBBER SLEEVE | 4931368374 | 1 | 4002395671601 | Доступность уточняется |
| 14 | 0124 | ВинтSCREW | 4931624538 | 2 | 4002395760039 | Доступность уточняется |
| 15 | 0125 | Зажим кабеляCABLE COLLAR | 4931256500 | 1 | 4002395586547 | Доступность уточняется |
| 16 | 0128 | Оригинальная деталь MilwaukeePISTONRING | 4931487499 | 3 | 4058546508005 | Доступность уточняется |
| 17 | 0130 | Оригинальная деталь MilwaukeeCHOKING COIL | 4931369504 | 2 | 4002395673568 | Доступность уточняется |
| 18 | 0131 | Комплект угольных щётокCARBON BRUSH SET | 4931381666 | 1 | 4002395748952 | Доступность уточняется |
| 19 | 0133 | Печатная платаPRINTED CIRC. BOARD | 4931381628 | 1 | 4002395744855 | Доступность уточняется |
| 20 | 0135 | ВыключательSWITCH | 4931487784 | 1 | 4058546650445 | Доступность уточняется |
| 21 | 0136 | ВинтSCREW | 4931621772 | 2 | 4002395695973 | Доступность уточняется |
| 22 | 0140 | Электронный элементELECTRIC ELEMENT | 4931487782 | 1 | 4058546648886 | Доступность уточняется |
| 23 | 0200 | Корпус редуктораGEAR BOX | 4931412831 | 1 | 4002395799459 | Доступность уточняется |
| 24 | 0203 | Оригинальная деталь MilwaukeePIN D 6325 4 M6X32 | 4931621942 | 1 | 4002395696307 | Доступность уточняется |
| 25 | 0205 | ОпораSUPPORT ROLL HOLDER | 4931468106 | 1 | 4058546268923 | Доступность уточняется |
| 26 | 0206 | БолтINDEXING BOLT | 4931381103 | 1 | 4002395709397 | Доступность уточняется |
| 27 | 0207 | ВыключательSWITCH | 4931381156 | 1 | 4002395713424 | Доступность уточняется |
| 28 | 0208 | Рукоятка выключателяSWITCH HANDLE | 4931378812 | 1 | 4002395684762 | Доступность уточняется |
| 29 | 0209 | Шариковый подшипникBALL BEARING | 4931901253 | 1 | 4002395706358 | Доступность уточняется |
| 30 | 0210 | Оригинальная деталь MilwaukeeGEAR | 4931357515 | 1 | 4002395649549 | Доступность уточняется |
| 31 | 0211 | ШайбаSEALING WASHER 21,8X15,8X0,2 | 4931803914 | 1 | 4002395705856 | Доступность уточняется |
| 32 | 0212 | Стопорное кольцоLOCKING RING D 472 22X1 | 4931613683 | 1 | 4002395694181 | Доступность уточняется |
| 33 | 0213 | Игольчатый подшипникNEEDLE BEARING | 4931219422 | 2 | 4002395583867 | Доступность уточняется |
| 34 | 0214 | Стопорное кольцоLOCKING RING D 471 7X0,8 | 4931621828 | 1 | 4002395696130 | Доступность уточняется |
| 35 | 0216 | ДискDISC | 4931622131 | 1 | 4002395696857 | Доступность уточняется |
| 36 | 0217 | ВинтSCREW D 7981 3,9X32 | 4931621515 | 4 | 4002395695508 | Доступность уточняется |
| 37 | 0219 | РычагTENSION LEVER | 4931381609 | 1 | 4002395743568 | Доступность уточняется |
| 38 | 0220 | ВинтSCREW | 4931623020 | 4 | 4002395700073 | Доступность уточняется |
| 39 | 0221 | УплотнениеSEAL | 4931381656 | 1 | 4002395746538 | Доступность уточняется |
| 40 | 0222 | Оригинальная деталь MilwaukeeBALANCE WEIGHT | 4931381109 | 1 | 4002395709403 | Доступность уточняется |
| 41 | 0224 | Оригинальная деталь MilwaukeeSHIM | 4931357577 | 1 | 4002395649730 | Доступность уточняется |
| 42 | 0225 | Оригинальная деталь MilwaukeeNEEDLE BUSH | 4931361376 | 1 | 4002395657766 | Доступность уточняется |
| 43 | 0226 | ДискDISC N874237 6,1X12X0,5 | 4931621830 | 1 | 4002395696154 | Доступность уточняется |
| 44 | 0227 | Оригинальная деталь MilwaukeeRING D471 6X0,7 | 4931605092 | 1 | 4002395693580 | Доступность уточняется |
| 45 | 0228 | Оригинальная деталь MilwaukeeWIRE STRAP | 4931357982 | 1 | 4002395711079 | Доступность уточняется |
| 46 | 0229 | ШинаROCKER BAR | 4931357522 | 1 | 4002395649563 | Доступность уточняется |
| 47 | 0230 | Оригинальная деталь MilwaukeeCYLINDER PIN | 4931381112 | 1 | 4002395711062 | Доступность уточняется |
| 48 | 0238 | ВинтSCREW | 4931300699 | 1 | 4002395591060 | Доступность уточняется |
| 49 | 0240 | Корпус редуктораGEAR BOX COVER | 4931426460 | 1 | 4002395844777 | Доступность уточняется |
| 50 | 0241 | Оригинальная деталь MilwaukeeSLIDE PLATE | 4931412827 | 1 | 4002395794058 | Доступность уточняется |
| 51 | 0242 | ВинтSCREW | 4931310396 | 4 | 4002395721542 | Доступность уточняется |
| 52 | 0243 | ПодшипникBEARING CAGE | 4931357986 | 1 | 4002395715848 | Доступность уточняется |
| 53 | 0244 | ПодшипникBEARING CAGE | 4931357985 | 1 | 4002395715831 | Доступность уточняется |
| 54 | 0245 | ВинтSCREW | 4931317532 | 2 | 4002395600175 | Доступность уточняется |
| 55 | 0246 | Пружина сжатияPRESSURE SPRING | 4931341759 | 2 | 4002395627066 | Доступность уточняется |
| 56 | 0247 | ПружинаTENSION SPRING | 4931330453 | 1 | 4002395611997 | Доступность уточняется |
| 57 | 0248 | ВыключательSWITCH LEVER | 4931381159 | 1 | 4002395713448 | Доступность уточняется |
| 58 | 0250 | ВтулкаINDEXING SLEEVE | 4931381158 | 1 | 4002395713431 | Доступность уточняется |
| 59 | 0251 | ВинтSCREW | 4931624172 | 1 | 4002395711178 | Доступность уточняется |
| 60 | 0260 | Оригинальная деталь MilwaukeeGROUND PLATE | 4931412827 | 1 | 4002395794058 | Доступность уточняется |
| 61 | 0261 | Оригинальная деталь MilwaukeePRESSURE ELEMENT | 4931357588 | 1 | 4002395649785 | Доступность уточняется |
| 62 | 0262 | ВинтSCREW | 4931381124 | 1 | 4002395711154 | Доступность уточняется |
| 63 | 0263 | КрышкаCOVER | 4931381638 | 1 | 4002395745708 | Доступность уточняется |
| 64 | 0265 | Оригинальная деталь MilwaukeeHOLDER | 4931381603 | 1 | 4002395746569 | Доступность уточняется |
| 65 | 0266 | Оригинальная деталь MilwaukeeWIRE | 4931253598 | 1 | 4002395586134 | Доступность уточняется |
| 66 | 0267 | Оригинальная деталь MilwaukeeWIRE | 4931624445 | 1 | 4002395748990 | Доступность уточняется |
| 67 | 0270 | Оригинальная деталь MilwaukeeRAM | 4931357693 | 1 | 4002395650026 | Доступность уточняется |
| 68 | 0271 | ПружинаTORSION SPRING | 4931330424 | 1 | 4002395611911 | Доступность уточняется |
| 69 | 0272 | Оригинальная деталь MilwaukeeCOLLET | 4931330494 | 1 | 4002395612079 | Доступность уточняется |
| 70 | 0273 | ВинтSCREW | 4931623102 | 1 | 4002395700394 | Доступность уточняется |
| 71 | 0274 | Пружина сжатияPRESSURE SPRING | 4931357686 | 1 | Больше не поставляется | |
| 72 | 0275 | Оригинальная деталь MilwaukeeCENTERING JAW | 4931330303 | 2 | 4002395611669 | Доступность уточняется |
| 73 | 0276 | Уплотнительное кольцоSEAL RING | 4931623091 | 1 | 4002395700363 | Доступность уточняется |
| 74 | 0600 | Оригинальная деталь MilwaukeeDUST CAP | 4931357987 | 1 | 4002395716845 | Доступность уточняется |
| 75 | 0601 | ВтулкаSUCTION SLEEVE | 4931357983 | 1 | 4002395714865 | Доступность уточняется |
| 76 | 0700 | КейсCARRYING CASE | 4931415345 | 1 | 4002395827985 | Доступность уточняется |
| 77 | 0703 | ПодошваGUIDE SHOE JSPE90X P1 A/M | 4932430356 | 1 | 4002395380176 | Доступность уточняется |
