Лобзик Milwaukee JS120X — взрыв-схема
Сервисная страница: Лобзик Milwaukee JS120X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: JS120XАртикул инструмента: 4933381680Код схемы: 400038168154 позицииКатегория: Пилы, лобзики и инструмент для резки

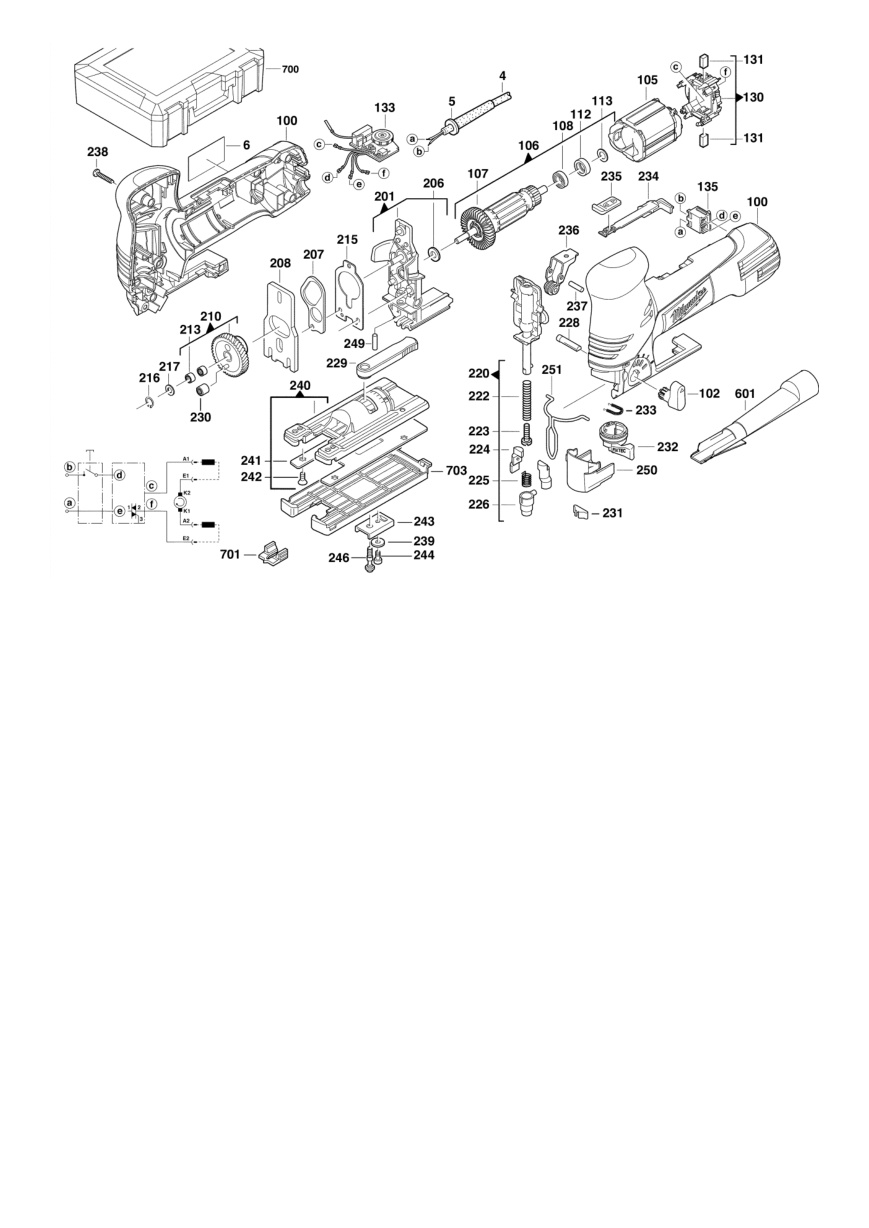

Схема инструмента
Список деталей: Лобзик Milwaukee JS120X
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | Соединительный кабельCONNECTION CABLE | 4931623618товар | 1 | 4002395703098 | |
| 2 | 0005 | ВтулкаCABLE ENTRY SLEEVE | 4931206687товар | 1 | 4002395583379 | |
| 3 | 0006 | Заводская табличкаRATING PLATE | 4931476718товар | 1 | 4058546391652 | |
| 4 | 0100 | КорпусHOUSING | 4931381682товар | 1 | 4002395776733 | |
| 5 | 0102 | Рукоятка выключателяSWITCH HANDLE | 4931378812товар | 1 | 4002395684762 | |
| 6 | 0105 | СтаторELECTRIC FIELD | 4931426476товар | 1 | 4002395843527 | |
| 7 | 0106 | ЯкорьARMATURE | 4931442634товар | 1 | 4002395883783 | |
| 8 | 0107 | ВентиляторFAN | 4931330633товар | 1 | 4002395612321 | |
| 9 | 0108 | Шариковый подшипникBALL BEARING | 4931902888товар | 1 | 4002395706372 | |
| 10 | 0112 | Резиновая втулкаRUBBER SLEEVE | 4931306351товар | 1 | 4002395592777 | |
| 11 | 0113 | ШайбаWASHER | 4931621834товар | 1 | 4002395696185 | |
| 12 | 0130 | Оригинальная деталь MilwaukeeBRUSH MODULE | 4931476180товар | 1 | 4058546342708 | |
| 13 | 0131 | Комплект угольных щётокCARBON BRUSH SET | 4931392597товар | 1 | 4002395740529 | |
| 14 | 0133 | Оригинальная деталь MilwaukeeELECTRONIC | 4931381729товар | 1 | 4002395787531 | |
| 15 | 0135 | ВыключательSWITCH | 4931385824товар | 1 | 4002395724833 | |
| 16 | 0201 | Оригинальная деталь MilwaukeePILLOW BLOCK | 4931357893товар | 1 | 4002395651085 | |
| 17 | 0206 | ШайбаFELT WASHER | 4931357000товар | 1 | 4002395648450 | |
| 18 | 0207 | ШинаROCKER BAR | 4931357522товар | 1 | 4002395649563 | |
| 19 | 0208 | Оригинальная деталь MilwaukeeBALANCE WEIGHT | 4931381109товар | 1 | 4002395709403 | |
| 20 | 0210 | Оригинальная деталь MilwaukeeGEAR | 4931357515товар | 1 | 4002395649549 | |
| 21 | 0213 | Игольчатый подшипникNEEDLE BEARING | 4931219422товар | 2 | 4002395583867 | |
| 22 | 0215 | Оригинальная деталь MilwaukeeSHIM | 4931357577товар | 1 | 4002395649730 | |
| 23 | 0216 | Оригинальная деталь MilwaukeeRING D471 6X0,7 | 4931605092товар | 1 | 4002395693580 | |
| 24 | 0217 | ДискDISC N874237 6,1X12X0,5 | 4931621830товар | 1 | 4002395696154 | |
| 25 | 0220 | Оригинальная деталь MilwaukeeRAM | 4931357525товар | 1 | 4002395649587 | |
| 26 | 0222 | Пружина сжатияPRESSURE SPRING | 4931357686товар | 1 | ||
| 27 | 0223 | ВинтSCREW | 4931623102товар | 1 | 4002395700394 | |
| 28 | 0224 | Оригинальная деталь MilwaukeeCENTERING JAW | 4931330303товар | 2 | 4002395611669 | |
| 29 | 0225 | ПружинаTORSION SPRING | 4931330301товар | 1 | ||
| 30 | 0226 | Оригинальная деталь MilwaukeeCOLLET | 4931330494товар | 1 | 4002395612079 | |
| 31 | 0228 | БолтINDEXING BOLT | 4931381103товар | 1 | 4002395709397 | |
| 32 | 0229 | РычагTENSION LEVER | 4931381610товар | 1 | 4002395737079 | |
| 33 | 0230 | Оригинальная деталь MilwaukeeNEEDLE BUSH | 4931361376товар | 1 | 4002395657766 | |
| 34 | 0231 | ПружинаPLATE SPRING | 4931330474товар | 1 | 4002395612024 | |
| 35 | 0232 | ВтулкаSLEEVE | 4931378813товар | 1 | 4002395684779 | |
| 36 | 0233 | ПружинаSPRING | 4931330437товар | 1 | 4002395611935 | |
| 37 | 0234 | Оригинальная деталь MilwaukeeGUIDE PIECE | 4931357489товар | 1 | 4002395649518 | |
| 38 | 0235 | Оригинальная деталь MilwaukeeSLIDER | 4931381298товар | 1 | 4002395718962 | |
| 39 | 0236 | Оригинальная деталь MilwaukeeHOLDER | 4931468106товар | 1 | 4058546268923 | |
| 40 | 0237 | Оригинальная деталь MilwaukeePIN D 6325 4M6X28 | 4931621888товар | 1 | 4002395696246 | |
| 41 | 0238 | ВинтSCREW N874101-1 SHR H-K4X18 T15 | 4931624515товар | 9 | 4002395757367 | |
| 42 | 0239 | ДискDISC | 4931622131товар | 1 | 4002395696857 | |
| 43 | 0240 | Оригинальная деталь MilwaukeeGROUND PLATE | 4931412827товар | 1 | 4002395794058 | |
| 44 | 0241 | Оригинальная деталь MilwaukeeSLIDE PLATE | 4931412827товар | 1 | 4002395794058 | |
| 45 | 0242 | ВинтSCREW | 4931310396товар | 4 | 4002395721542 | |
| 46 | 0243 | Оригинальная деталь MilwaukeePRESSURE ELEMENT | 4931357588товар | 1 | 4002395649785 | |
| 47 | 0244 | ВинтSCREW | 4931300699товар | 1 | 4002395591060 | |
| 48 | 0246 | ВинтSCREW | 4931357598товар | 1 | 4002395649815 | |
| 49 | 0249 | Оригинальная деталь MilwaukeeCYLINDER PIN | 4931357583товар | 1 | 4002395649754 | |
| 50 | 0250 | Оригинальная деталь MilwaukeeDUST CAP | 4931357552товар | 1 | 4002395649686 | |
| 51 | 0251 | Оригинальная деталь MilwaukeeWIRE STRAP | 4931357584товар | 1 | 4002395649761 | |
| 52 | 0601 | ВтулкаSUCTION SLEEVE | 4931357983товар | 1 | 4002395714865 | |
| 53 | 0700 | КейсCARRYING CASE | 4931415345товар | 1 | 4002395827985 | |
| 54 | 0703 | ПодошваGUIDE SHOE JSPE90X P1 A/M | 4932430356товар | 1 | 4002395380176 |
