Инструмент Milwaukee IRPSUOP2500 — взрыв-схема
Сервисная страница: Инструмент Milwaukee IRPSUOP2500. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: IRPSUOP2500Артикул инструмента: 4933492133Код схемы: 400050507321 позицияКатегория: Прочий инструмент Milwaukee

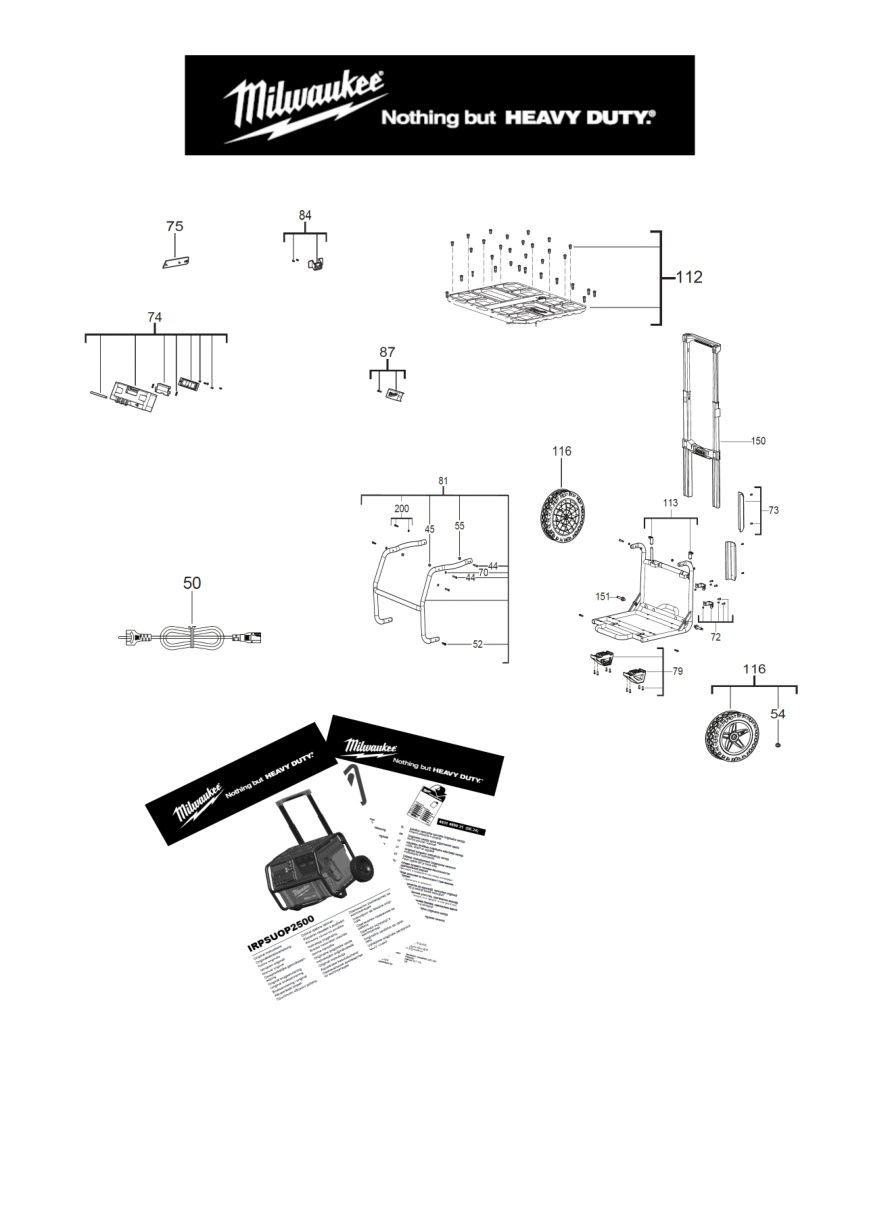

Схема инструмента
Список деталей: Инструмент Milwaukee IRPSUOP2500
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0044 | ВинтSCREW | 4931472909товар | 4 | 4058546332112 | |
| 2 | 0045 | Оригинальная деталь MilwaukeeFASTENING PARTS | 4931507114товар | 2 | 4058546596255 | |
| 3 | 0050 | Сетевой кабельPOWER CORD | 4931507115товар | 1 | 4058546596262 | |
| 4 | 0052 | ВинтSCREW | 4931472816товар | 2 | 4058546331184 | |
| 5 | 0054 | ГайкаNUT | 4931461506товар | 2 | ||
| 6 | 0055 | Оригинальная деталь MilwaukeeFASTENING PARTS | 4931507117товар | 2 | 4058546596286 | |
| 7 | 0070 | ШайбаWASHER | 4931480308товар | 4 | 4058546423230 | |
| 8 | 0072 | Оригинальная деталь MilwaukeeBRACKET | 4931507119товар | 2 | 4058546596309 | |
| 9 | 0073 | Оригинальная деталь MilwaukeePROTECTIVE CAP | 4931507120товар | 1 | 4058546596316 | |
| 10 | 0074 | КрышкаCOVER ASSY | 4931507121товар | 1 | 4058546596323 | |
| 11 | 0075 | КрышкаCOVER | 4931507122товар | 1 | 4058546596330 | |
| 12 | 0079 | Оригинальная деталь MilwaukeeFOOT | 4931507125товар | 1 | 4058546596361 | |
| 13 | 0081 | Оригинальная деталь MilwaukeeFRAME | 4931507126товар | 1 | 4058546596378 | |
| 14 | 0084 | КорпусCORD GUARD HOUSING | 4931507128товар | 2 | 4058546596392 | |
| 15 | 0087 | КрышкаCOVER | 4931507129товар | 1 | 4058546596408 | |
| 16 | 0113 | Оригинальная деталь MilwaukeeCORD GRIP | 4931507134товар | 1 | 4058546596453 | |
| 17 | 0116 | Оригинальная деталь MilwaukeeWHEEL SET | 4931507136товар | 2 | 4058546596477 | |
| 18 | 0150 | РукояткаHANDLE COMPL. | 4931507106товар | 1 | 4058546596170 | |
| 19 | 0151 | Оригинальная деталь MilwaukeeAXLE | 4931507150товар | 2 | 4058546596613 | |
| 20 | 0200 | ВинтSCREW | 4931508267товар | 1 | 4058546629298 | |
| 21 | 1000 | Оригинальная деталь MilwaukeeHEAT SHRINK TUBE | 4931599282товар | 1 | 4058546602543 |
