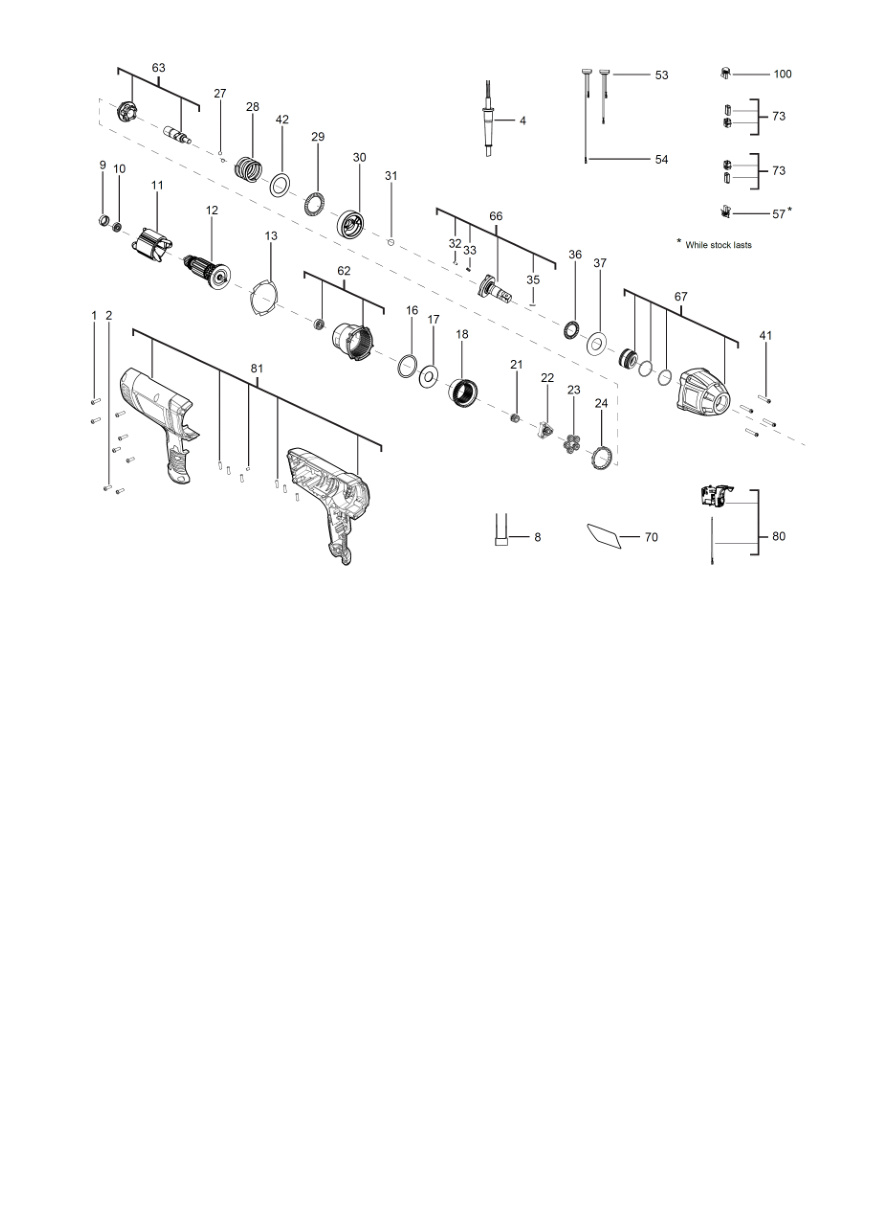

Взрыв-схема Milwaukee IPWE400R 4933451524
Сервисная страница Milwaukee IPWE400R. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933451524IPWE400R400045658640 позицийКатегория: Гайковёрты и импульсный инструмент
Список деталей Milwaukee IPWE400R
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 06956290 | 4 | 4058546069292 | Доступность уточняется |
| 2 | 0002 | ВинтSCREW | 4931454047 | 4 | 4002395282036 | Доступность уточняется |
| 3 | 0004 | Соединительный кабельCONNECTION CABLE | 4931454048 | 1 | 4002395282043 | Доступность уточняется |
| 4 | 0008 | КонденсаторCAPACITOR | 22330550 | 1 | 4058546070076 | Доступность уточняется |
| 5 | 0009 | Резиновая втулкаRUBBER SLEEVE | 42960015 | 1 | 4058546073299 | Доступность уточняется |
| 6 | 0010 | Шариковый подшипникBALL BEARING | 4931448859 | 1 | 4002395179282 | Доступность уточняется |
| 7 | 0011 | СтаторELECTRIC FIELD | 4931454049 | 1 | 4002395282050 | Доступность уточняется |
| 8 | 0012 | ЯкорьARMATURE | 4931454050 | 1 | 4002395282067 | Доступность уточняется |
| 9 | 0013 | ПрокладкаGASKET | 4931454051 | 1 | 4002395282074 | Доступность уточняется |
| 10 | 0016 | Уплотнительное кольцоO-RING | 34400070 | 1 | Больше не поставляется | |
| 11 | 0017 | ШайбаWASHER | 45883250 | 1 | 4058546074876 | Доступность уточняется |
| 12 | 0018 | Оригинальная деталь MilwaukeeGEAR | 32650005 | 1 | 4058546071967 | Доступность уточняется |
| 13 | 0021 | Оригинальная деталь MilwaukeeGEAR | 32600150 | 1 | 4058546071868 | Доступность уточняется |
| 14 | 0022 | Оригинальная деталь MilwaukeeGEAR | 32600175 | 1 | 4058546071882 | Доступность уточняется |
| 15 | 0023 | Оригинальная деталь MilwaukeePLANET GEAR | 32620215 | 8 | 4058546071943 | Доступность уточняется |
| 16 | 0024 | ПодшипникBEARING | 02400050 | 1 | 4058546068189 | Доступность уточняется |
| 17 | 0027 | Оригинальная деталь MilwaukeeBALL | 02020250 | 2 | 4058546067915 | Доступность уточняется |
| 18 | 0028 | ПружинаSPRING | 40500241 | 1 | 4058546072728 | Доступность уточняется |
| 19 | 0029 | ПодшипникBEARING | 02800200 | 1 | 4058546068318 | Доступность уточняется |
| 20 | 0030 | Оригинальная деталь MilwaukeeRAM | 44820205 | 1 | Больше не поставляется | |
| 21 | 0031 | Оригинальная деталь MilwaukeeBALL | 680595003 | 1 | 4002395823888 | Доступность уточняется |
| 22 | 0032 | Фиксирующий болтLOCKING BOLT | 4931436207 | 1 | 4002395883523 | Доступность уточняется |
| 23 | 0033 | ПружинаSPRING | 4931436071 | 1 | 4002395878437 | Доступность уточняется |
| 24 | 0035 | БолтBOLT | 4931453279 | 1 | 4002395159307 | Доступность уточняется |
| 25 | 0036 | Шариковый подшипникBALL BEARING | 680658012 | 1 | 4002395825080 | Доступность уточняется |
| 26 | 0037 | ШайбаWASHER | 45881575 | 1 | 4058546074852 | Доступность уточняется |
| 27 | 0041 | ВинтSCREW | 4931454053 | 4 | 4002395282098 | Доступность уточняется |
| 28 | 0042 | ШайбаWASHER | 45880535 | 1 | Больше не поставляется | |
| 29 | 0053 | Оригинальная деталь MilwaukeeWIRE | 23940275 | 1 | Больше не поставляется | |
| 30 | 0054 | Оригинальная деталь MilwaukeeWIRE | 23940276 | 1 | Больше не поставляется | |
| 31 | 0057 | Угольная щёткаCARBON BRUSH | 4931454054 | 2 | 4002395282708 | Доступность уточняется |
| 32 | 0062 | Корпус редуктораGEAR BOX ASSY | 4931454055 | 1 | 4002395282715 | Доступность уточняется |
| 33 | 0063 | Оригинальная деталь MilwaukeeSHAFT | 14730300 | 1 | 4058546069636 | Доступность уточняется |
| 34 | 0066 | БолтIMPACT BOLT | 4931454056 | 1 | 4002395282722 | Доступность уточняется |
| 35 | 0067 | Оригинальная деталь MilwaukeeGEAR HEAD | 4931454057 | 1 | 4002395282739 | Доступность уточняется |
| 36 | 0070 | Заводская табличкаRATING PLATE | 4931454058 | 1 | 4002395282746 | Доступность уточняется |
| 37 | 0073 | ЩёткодержательBRUSH HOLDER | 4931454059 | 2 | 4002395282753 | Доступность уточняется |
| 38 | 0080 | ВыключательSWITCH KIT | 4931454060 | 1 | 4002395282760 | Доступность уточняется |
| 39 | 0081 | КорпусHOUSING | 4931454061 | 1 | 4002395282777 | Доступность уточняется |
| 40 | 0100 | Комплект угольных щётокCARBON BRUSH SET | 4931511243 | 1 | 4058546650995 | Доступность уточняется |
