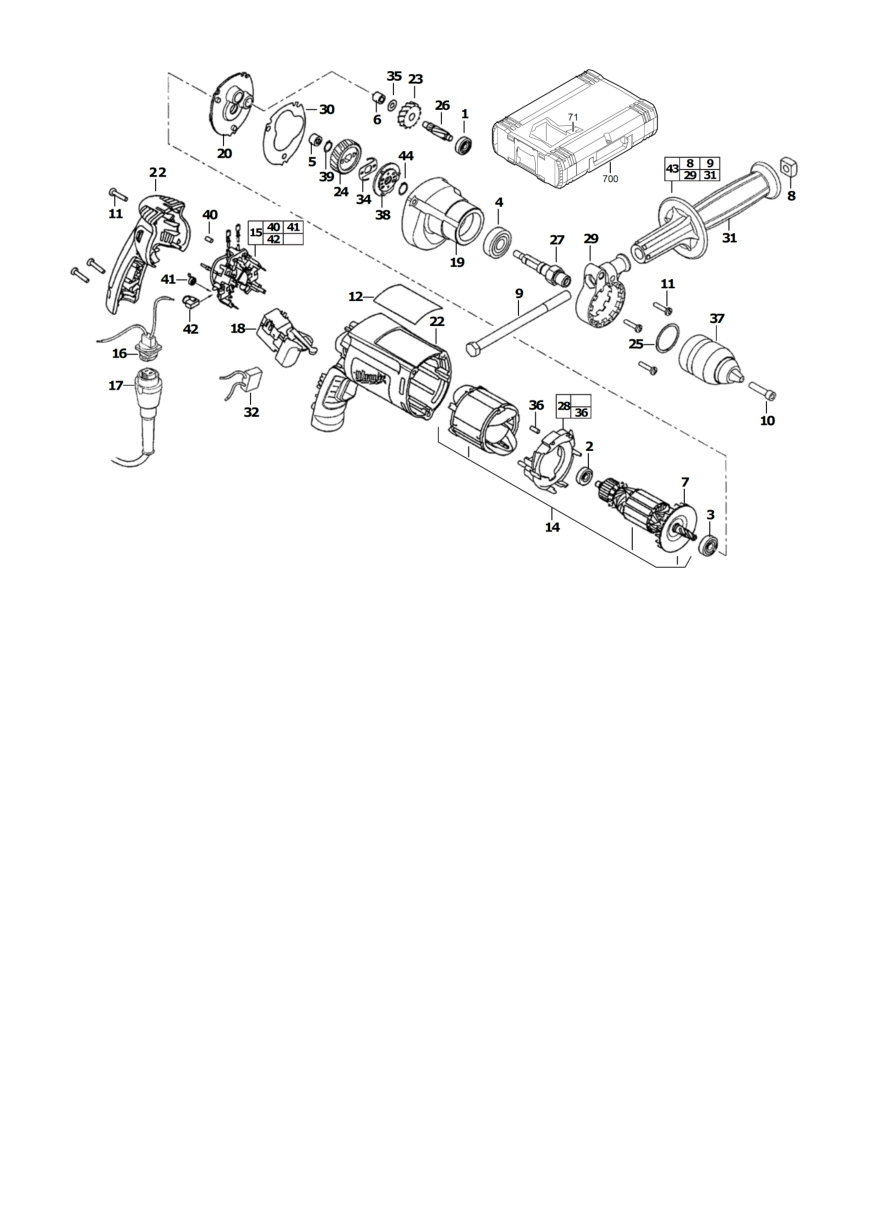

Взрыв-схема Milwaukee HDE13RQX 4933428550
Сервисная страница Milwaukee HDE13RQX. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933428550HDE13RQX400038449242 позицийКатегория: Дрели и шуруповёрты
Список деталей Milwaukee HDE13RQX
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0001 | Шариковый подшипникBALL BEARING | 02040640 | 1 | 4058546067922 | Доступность уточняется |
| 2 | 0002 | Шариковый подшипникBALL BEARING | 02040645 | 1 | 4058546067939 | Доступность уточняется |
| 3 | 0003 | Шариковый подшипникBALL BEARING | 02040852 | 1 | 4058546067984 | Доступность уточняется |
| 4 | 0004 | Оригинальная деталь MilwaukeeGROOVED BALL BEAR. | 4931440556 | 1 | 4002395890767 | Доступность уточняется |
| 5 | 0005 | Игольчатый подшипникNEEDLE BEARING | 02501611 | 1 | 4058546068196 | Доступность уточняется |
| 6 | 0006 | Игольчатый подшипникNEEDLE BEARING | 02502400 | 1 | 4058546068233 | Доступность уточняется |
| 7 | 0007 | ВентиляторFAN | 22840845 | 1 | 4058546070366 | Доступность уточняется |
| 8 | 0008 | ГайкаSQUARE NUT | 06540325 | 1 | 4058546068509 | Доступность уточняется |
| 9 | 0009 | ВинтSCREW | 06752850 | 1 | 4058546068660 | Доступность уточняется |
| 10 | 0010 | ВинтSCREW | 06812925 | 1 | 4058546068776 | Доступность уточняется |
| 11 | 0011 | ВинтSCREW | 06827275 | 1 | 4058546068981 | Доступность уточняется |
| 12 | 0012 | Заводская табличкаTYPE PLATE | 12992673 | 1 | Больше не поставляется | |
| 13 | 0014 | Оригинальная деталь MilwaukeeMOTOR ASSEMBLY | 4931440843 | 1 | 4002395891771 | Доступность уточняется |
| 14 | 0015 | Щёткодержатель в сбореBRUSH HOLDER COMPL. | 22181220 | 1 | 4058546069896 | Доступность уточняется |
| 15 | 0016 | РазъёмCONNECTOR | 22561015 | 1 | 4058546070205 | Доступность уточняется |
| 16 | 0017 | Соединительный кабельCONNECTION CABLE IN2 | 4931624171 | 1 | 4002395710799 | Доступность уточняется |
| 17 | 0018 | ВыключательSWITCH | 23662135 | 1 | Больше не поставляется | |
| 18 | 0019 | Корпус редуктораGEAR CASE | 28142390 | 1 | 4058546070991 | Доступность уточняется |
| 19 | 0020 | ПодшипникBEARING END PLATE | 28282320 | 1 | 4058546071110 | Доступность уточняется |
| 20 | 0022 | Комплект корпуса в сбореHOUSING SET ASSY | 4931441584 | 1 | 4002395870486 | Доступность уточняется |
| 21 | 0023 | Оригинальная деталь MilwaukeeGEAR | 32400100 | 1 | 4002395824304 | Доступность уточняется |
| 22 | 0024 | ШпиндельSPINDLE GEAR | 32750101 | 1 | 4002395799053 | Доступность уточняется |
| 23 | 0025 | Оригинальная деталь MilwaukeeRING | 34802300 | 1 | 4058546072377 | Доступность уточняется |
| 24 | 0026 | Оригинальная деталь MilwaukeeREDUCT. GEAR SHAFT | 36660100 | 1 | 4058546072469 | Доступность уточняется |
| 25 | 0027 | ШпиндельSPINDLE | 38505752 | 1 | 4058546072612 | Доступность уточняется |
| 26 | 0028 | Оригинальная деталь MilwaukeeSET | 42140450 | 1 | 4058546072957 | Доступность уточняется |
| 27 | 0029 | РукояткаHANDLE | 42680800 | 1 | 4058546073190 | Доступность уточняется |
| 28 | 0030 | ПрокладкаGASKET | 43440985 | 1 | 4058546073459 | Доступность уточняется |
| 29 | 0031 | РукояткаHANDLE | 43620845 | 1 | 4058546073558 | Доступность уточняется |
| 30 | 0032 | КонденсаторCAPACITOR | 22330550 | 1 | 4058546070076 | Доступность уточняется |
| 31 | 0034 | ШайбаPROTECTION WASHER | 40508525 | 1 | 4058546072827 | Доступность уточняется |
| 32 | 0035 | ШайбаWASHER | 45887990 | 1 | 4058546074920 | Доступность уточняется |
| 33 | 0036 | Оригинальная деталь MilwaukeeMARKER | 45300030 | 2 | 4058546074609 | Доступность уточняется |
| 34 | 0037 | ПатронKeyless Chuck HDE 1.5-13 1/2x20-1pc | 42660755 | 1 | 4002395891436 | Доступность уточняется |
| 35 | 0038 | ШпиндельSPINDLE | 14290040 | 1 | 4058546069520 | Доступность уточняется |
| 36 | 0039 | Стопорное кольцоLOCKING RING | 34600810 | 1 | 4058546072230 | Доступность уточняется |
| 37 | 0040 | Оригинальная деталь MilwaukeeSTOPPER | 45300035 | 1 | 4058546074616 | Доступность уточняется |
| 38 | 0041 | ПружинаSPRING | 23521610 | 2 | 4058546070472 | Доступность уточняется |
| 39 | 0042 | Угольная щёткаCARBON BRUSH | 22181320 | 2 | 4058546069933 | Доступность уточняется |
| 40 | 0043 | РукояткаHANDLE 49150265 | 45242178346 | 1 | Доступность уточняется | |
| 41 | 0044 | Стопорное кольцоLOCKING RING | 34600900 | 1 | 4058546072254 | Доступность уточняется |
| 42 | 0071 | Оригинальная деталь MilwaukeeINSERT | 900001024 | 1 | Больше не поставляется |
Нужна деталь?
Пришлите модель HDE13RQX, артикул 4933428550 и номер позиции на схеме.
