Дрель-шуруповёрт Milwaukee HD2E13R — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee HD2E13R. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: HD2E13RАртикул инструмента: 4933390186Код схемы: 400039018751 позицияКатегория: Дрели и шуруповёрты

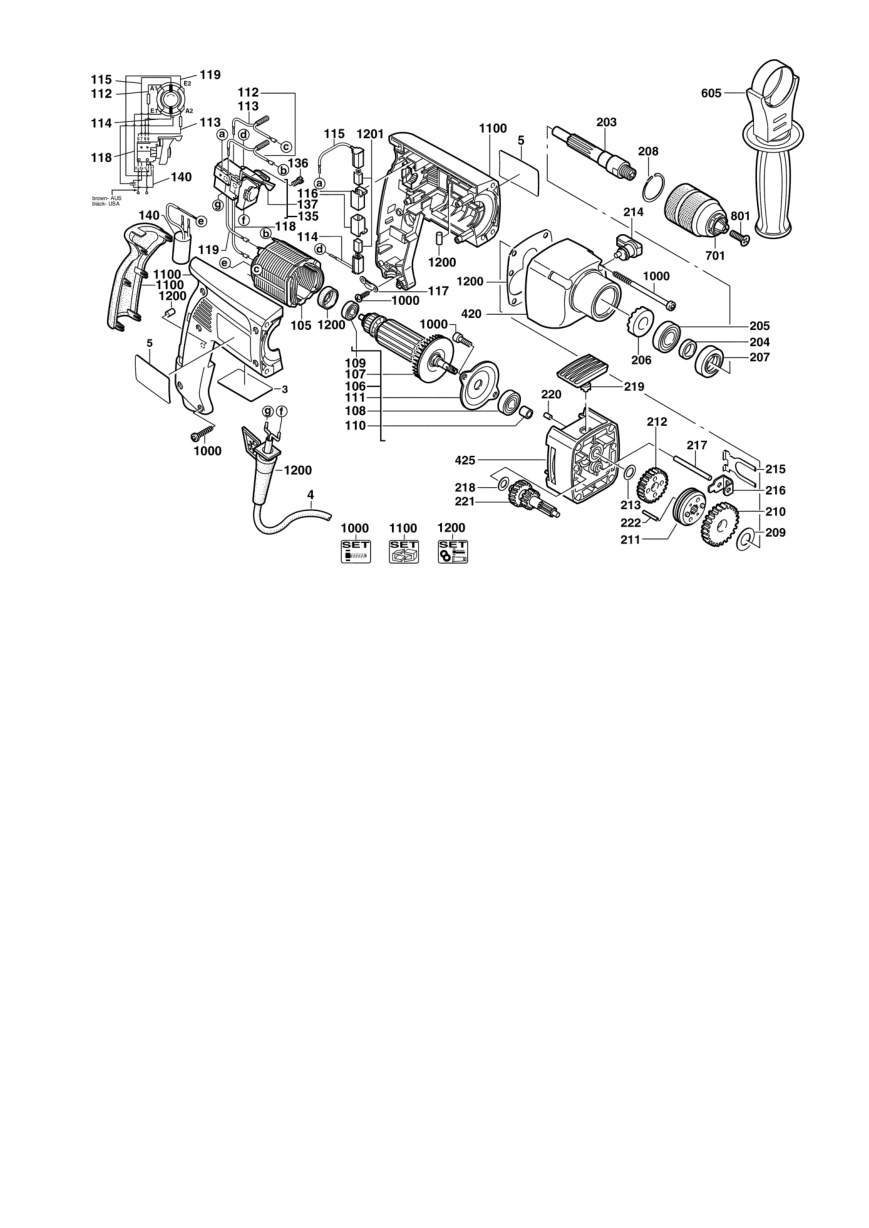

Схема инструмента
Список деталей: Дрель-шуруповёрт Milwaukee HD2E13R
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | Заводская табличкаRATING PLATE | 4931390194товар | 1 | ||
| 2 | 0004 | Соединительный кабельCONNECTION CABLE | 4931622543товар | 1 | 4002395698318 | |
| 3 | 0005 | Заводская табличкаTYPE PLATE | 4931378806товар | 2 | 4002395684755 | |
| 4 | 0105 | СтаторELECTRIC FIELD | 4931442724товар | 1 | 4002395883271 | |
| 5 | 0106 | ЯкорьARMATURE | 4931442657товар | 1 | 4002395885190 | |
| 6 | 0107 | ВентиляторFAN | 4931302487товар | 1 | 4002395591732 | |
| 7 | 0108 | Оригинальная деталь MilwaukeeGROOVED BALL BEAR. | 4931368037товар | 1 | 4002395670642 | |
| 8 | 0109 | Шариковый подшипникBALL BEARING | 4931901253товар | 1 | 4002395706358 | |
| 9 | 0110 | Оригинальная деталь MilwaukeeBUSHING | 4931267945товар | 1 | ||
| 10 | 0111 | Крышка подшипникаBEARING COVER | 4931267585товар | 1 | 4002395587636 | |
| 11 | 0112 | Оригинальная деталь MilwaukeeCHOKING COIL | 4931623023товар | 1 | 4002395700080 | |
| 12 | 0113 | Оригинальная деталь MilwaukeeCHOKING COIL | 4931622291товар | 1 | 4002395697380 | |
| 13 | 0114 | ЩёткодержательBRUSH HOLDER | 4931271665товар | 1 | 4002395587971 | |
| 14 | 0115 | ЩёткодержательBRUSH HOLDER | 4931622292товар | 1 | 4002395697397 | |
| 15 | 0116 | ЩёткодержательBRUSH HOLDER | 4931271678товар | 2 | 4058546466411 | |
| 16 | 0117 | Зажим кабеляCABLE COLLAR | 4931256500товар | 1 | 4002395586547 | |
| 17 | 0118 | КабельCABLE | 4931253699товар | 1 | 4002395586165 | |
| 18 | 0119 | Оригинальная деталь MilwaukeeWIRE | 4931622262товар | 1 | 4002395697229 | |
| 19 | 0135 | ВыключательSWITCH BOARD | 4931382377товар | 1 | 4002395691302 | |
| 20 | 0136 | ВинтSCREW | 4931621772товар | 2 | 4002395695973 | |
| 21 | 0137 | ВыключательSWITCH LEVER | 4931344905товар | 1 | ||
| 22 | 0140 | КонденсаторCAPACITOR | 4931622384товар | 1 | 4002395697663 | |
| 23 | 0203 | ШпиндельDRILL SPINDLE | 4931409811товар | 1 | 4002395841837 | |
| 24 | 0204 | ВтулкаSLEEVE | 4931267415товар | 1 | 4002395587445 | |
| 25 | 0205 | Шариковый подшипникBALL BEARING | 4931891058товар | 1 | 4002395706303 | |
| 26 | 0206 | ВтулкаPERCUSSION SLEEVE | 4931267571товар | 1 | 4002395587599 | |
| 27 | 0207 | Уплотнительное кольцоSEAL RING | 4931267522товар | 1 | 4002395587537 | |
| 28 | 0208 | Стопорное кольцоLOCKING RING | 4931890311товар | 1 | 4002395706297 | |
| 29 | 0209 | ДискDISC | 4931621647товар | 1 | 4002395695737 | |
| 30 | 0210 | ШпиндельDRILL SPINDLE WHEEL | 4931426230товар | 1 | 4002395905782 | |
| 31 | 0211 | Оригинальная деталь MilwaukeeSHIFT RING COMPL. | 4931307130товар | 1 | 4002395593064 | |
| 32 | 0212 | ШпиндельDRILL SPINDLE WHEEL | 4931267596товар | 1 | 4002395587650 | |
| 33 | 0213 | ДискDISC | 4931621679товар | 1 | 4002395695799 | |
| 34 | 0214 | ВыключательSWITCH LEVER | 4931339525товар | 1 | 4002395623297 | |
| 35 | 0215 | ПружинаRETAINING SPRING | 4931307118товар | 1 | 4002395593057 | |
| 36 | 0216 | ВыключательSWITCH LEVER | 4931267576товар | 1 | 4002395587605 | |
| 37 | 0217 | Оригинальная деталь MilwaukeePIN | 4931621731товар | 1 | 4002395695850 | |
| 38 | 0218 | ДискDISC | 4931621715товар | 1 | 4002395695836 | |
| 39 | 0219 | Оригинальная деталь MilwaukeeCAP | 4931267591товар | 1 | 4002395587643 | |
| 40 | 0220 | Оригинальная деталь MilwaukeePIN | 4931621770товар | 1 | 4002395695966 | |
| 41 | 0221 | Оригинальная деталь MilwaukeeREDUCTION GEAR | 4931267597товар | 1 | 4002395587667 | |
| 42 | 0222 | Оригинальная деталь MilwaukeePIN | 4931621732товар | 2 | 4002395695867 | |
| 43 | 0420 | Корпус редуктораGEAR BOX | 4931380479товар | 1 | 4002395689651 | |
| 44 | 0425 | ПодшипникBEARING END PLATE | 4931390198товар | 1 | 4002395727162 | |
| 45 | 0605 | РукояткаHANDLE | 4931384539товар | 1 | 4002395731077 | |
| 46 | 0801 | Оригинальная деталь MilwaukeeВинт с ле вой резь бой | 4931401643товар | 1 | 4002395763993 | |
| 47 | 1000 | Комплект болтовBOLT SET | 4931344833товар | 1 | 4002395631988 | |
| 48 | 1100 | КорпусHOUSING | 4931359606товар | 1 | 4002395653737 | |
| 49 | 1200 | Оригинальная деталь MilwaukeeMAINTENANCE SET | 4931344832товар | 1 | 4002395631971 | |
| 50 | 1201 | Комплект угольных щётокCARBON BRUSH SET | 4931361733товар | 1 | 4002395659111 | |
| 51 | 0701 | ПатронKeyless Chuck 1.5-13 1/2x20-1pc | 4932364267товар | 1 | 4002395334070 |
