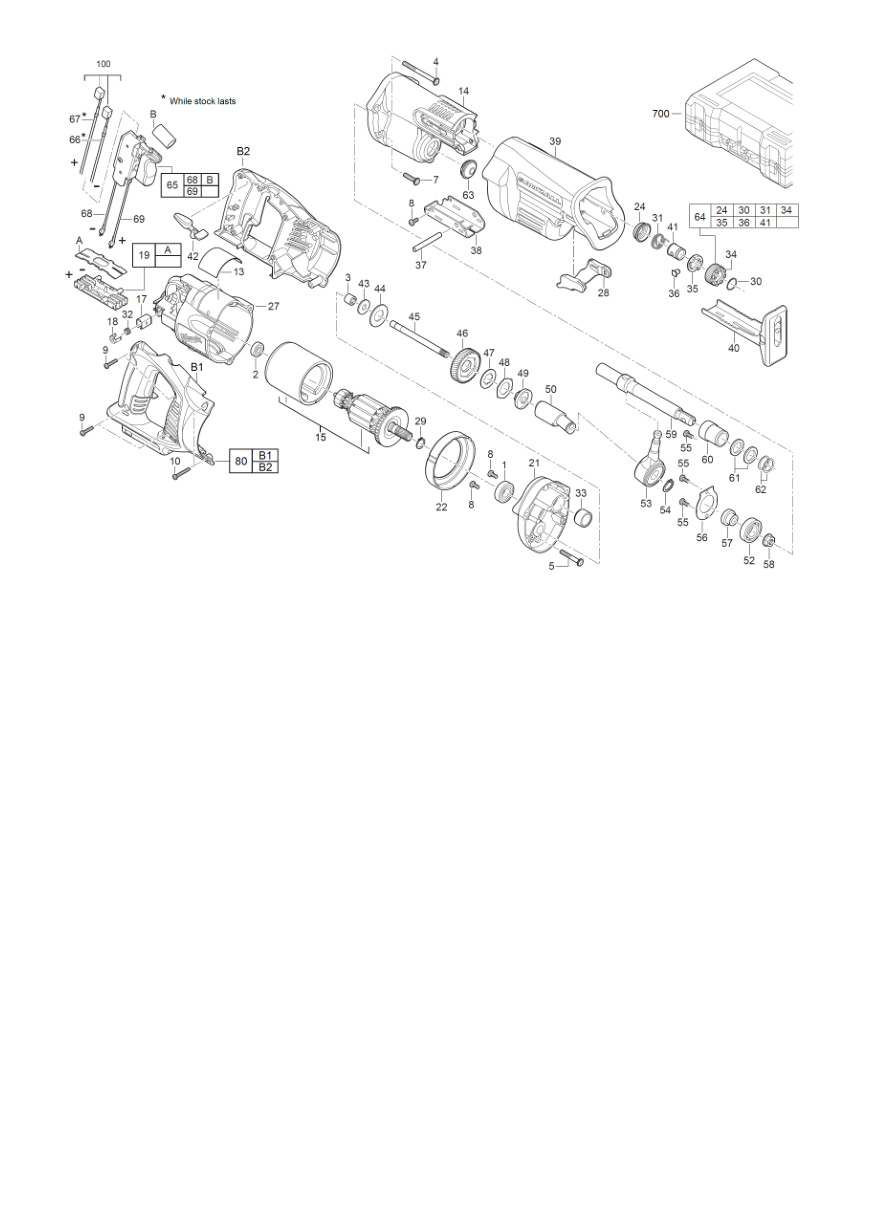

Взрыв-схема Milwaukee HD28SX-0 4933416860
Сервисная страница Milwaukee HD28SX-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933416860HD28SX-0400043126763 позицийКатегория: Пилы и лобзики
Список деталей Milwaukee HD28SX-0
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0001 | Шариковый подшипникBALL BEARING | 02040719 | 1 | 4058546067946 | Доступность уточняется |
| 2 | 0002 | Шариковый подшипникBALL BEARING | 02045130 | 1 | 4058546068165 | Доступность уточняется |
| 3 | 0003 | Игольчатый подшипникNEEDLE BEARING | 02502150 | 1 | 4058546068226 | Доступность уточняется |
| 4 | 0004 | ВинтSCREW | 05880302 | 1 | 4058546068394 | Доступность уточняется |
| 5 | 0005 | ВинтSCREW | 05888309 | 1 | 4058546068424 | Доступность уточняется |
| 6 | 0007 | ВинтSCREW | 06825363 | 2 | 4058546068882 | Доступность уточняется |
| 7 | 0008 | ВинтSCREW | 06827253 | 3 | 4058546068950 | Доступность уточняется |
| 8 | 0009 | ВинтSCREW | 661005001 | 4 | Больше не поставляется | |
| 9 | 0010 | ВинтSCREW | 06827276 | 2 | 4058546068998 | Доступность уточняется |
| 10 | 0013 | Заводская табличкаRATING PLATE | 4931433336 | 1 | 4002395894116 | Доступность уточняется |
| 11 | 0014 | Корпус редуктораGEAR BOX | 28140999 | 1 | 4058546070915 | Доступность уточняется |
| 12 | 0015 | Оригинальная деталь MilwaukeeMOTOR ASSEMBLY | 4931453477 | 1 | 4002395148868 | Доступность уточняется |
| 13 | 0017 | ЩёткодержательBRUSH HOLDER | 4931436655 | 2 | 4002395256013 | Доступность уточняется |
| 14 | 0018 | ЩёткодержательBRUSH HOLDER | 4931436639 | 2 | 4002395258055 | Доступность уточняется |
| 15 | 0019 | РазъёмCONNECTOR | 22560975 | 1 | 4058546070199 | Доступность уточняется |
| 16 | 0021 | Оригинальная деталь MilwaukeePLATE | 28280719 | 1 | 4058546071066 | Доступность уточняется |
| 17 | 0022 | Кольцо отвода воздухаAIR DEFLECTOR RING | 31050719 | 1 | 4058546530433 | Доступность уточняется |
| 18 | 0024 | Оригинальная деталь MilwaukeeLID | 514778002 | 1 | Больше не поставляется | |
| 19 | 0027 | Корпус двигателяMOTOR HOUSING | 31500019 | 1 | 4058546071561 | Доступность уточняется |
| 20 | 0028 | РычагSHOE REL.LEVER KIT | 31520090 | 1 | 4058546071653 | Доступность уточняется |
| 21 | 0029 | Оригинальная деталь MilwaukeeRING | 34600920 | 1 | 4058546072261 | Доступность уточняется |
| 22 | 0030 | ШайбаPROTECTION WASHER | 672184001 | 1 | Больше не поставляется | |
| 23 | 0031 | ПружинаSPRING ELEMENT | 40500161 | 1 | 4058546072704 | Доступность уточняется |
| 24 | 0032 | Пружина сжатияPRESSURE SPRING | 40508840 | 2 | Больше не поставляется | |
| 25 | 0033 | ПодшипникBEARING | 42240620 | 1 | 4058546073022 | Доступность уточняется |
| 26 | 0034 | Оригинальная деталь MilwaukeeCAM PLATE | 672192001 | 1 | Больше не поставляется | |
| 27 | 0035 | Оригинальная деталь MilwaukeeCAM PLATE | 672193001 | 1 | Больше не поставляется | |
| 28 | 0036 | Элемент блокировкиINTERLOCK ELEMENT | 691261001 | 1 | 4002395830671 | Доступность уточняется |
| 29 | 0037 | Оригинальная деталь MilwaukeePIN | 44601635 | 1 | 4058546073930 | Доступность уточняется |
| 30 | 0038 | Оригинальная деталь MilwaukeeHOLDER | 44660880 | 1 | 4058546074012 | Доступность уточняется |
| 31 | 0039 | Оригинальная деталь MilwaukeeISOLATION SLAFE | 561528003 | 1 | 4002395836659 | Доступность уточняется |
| 32 | 0040 | Оригинальная деталь MilwaukeeDISTANCE HOLDER | 45160645 | 1 | 4002395894949 | Доступность уточняется |
| 33 | 0041 | ВтулкаSLEEVE | 672200001 | 1 | Больше не поставляется | |
| 34 | 0042 | РычагLEVER | 341800001 | 1 | 4058546072056 | Доступность уточняется |
| 35 | 0043 | ШайбаWASHER | 45881555 | 1 | Больше не поставляется | |
| 36 | 0044 | ПружинаDISC SPRING | 40508850 | 1 | 4058546072889 | Доступность уточняется |
| 37 | 0045 | Оригинальная деталь MilwaukeeAXLE WOBBLE | 42120155 | 1 | Больше не поставляется | |
| 38 | 0046 | Оригинальная деталь MilwaukeeGEAR | 32400719 | 1 | 4058546071783 | Доступность уточняется |
| 39 | 0047 | ДискDISC PLATE | 43060685 | 1 | 4058546073336 | Доступность уточняется |
| 40 | 0048 | Оригинальная деталь MilwaukeePLATE | 43060676 | 1 | 4058546073329 | Доступность уточняется |
| 41 | 0049 | Оригинальная деталь MilwaukeeHUB | 43780525 | 1 | 4058546073633 | Доступность уточняется |
| 42 | 0050 | Оригинальная деталь MilwaukeeWOBBLE DRIVE | 4931441463 | 1 | 4002395870240 | Доступность уточняется |
| 43 | 0052 | Шариковый подшипникBALL BEARING | 02041510 | 1 | 4058546068080 | Доступность уточняется |
| 44 | 0053 | Оригинальная деталь MilwaukeeWOBBLE DRIVE | 4931440445 | 1 | 4002395890699 | Доступность уточняется |
| 45 | 0054 | Оригинальная деталь MilwaukeeRING | 34601315 | 1 | 4058546072292 | Доступность уточняется |
| 46 | 0055 | ВинтSCREW | 06827253 | 3 | 4058546068950 | Доступность уточняется |
| 47 | 0056 | ПодшипникBEARING CAGE | 44860055 | 1 | 4058546074135 | Доступность уточняется |
| 48 | 0057 | Оригинальная деталь MilwaukeeSPACER | 45361445 | 1 | 4058546074654 | Доступность уточняется |
| 49 | 0058 | ГайкаNUT | 06553790 | 1 | 4058546068530 | Доступность уточняется |
| 50 | 0059 | ШпиндельSPINDLE | 38500680 | 1 | 4058546072551 | Доступность уточняется |
| 51 | 0060 | ПодшипникSPINDLE BEARING | 42240610 | 1 | 4058546073015 | Доступность уточняется |
| 52 | 0061 | Оригинальная деталь MilwaukeeFELT PACKING | 45060501 | 2 | 4058546074302 | Доступность уточняется |
| 53 | 0062 | ШайбаWASHER | 45888577 | 2 | 4058546074968 | Доступность уточняется |
| 54 | 0063 | Крышка подшипникаBEARING COVER | 42520380 | 1 | 4058546073169 | Доступность уточняется |
| 55 | 0064 | Зажим полотнаFIXTEC-SET QUIK-LOK BLADE CLAMP KIT | 14461011 | 1 | 4058546069568 | Доступность уточняется |
| 56 | 0065 | ВыключательSWITCH KIT | 4931433338 | 1 | 4002395894123 | Доступность уточняется |
| 57 | 0066 | Угольная щёткаCARBON BRUSH | 22181719 | 1 | 4058546069940 | Доступность уточняется |
| 58 | 0067 | Угольная щёткаCARBON BRUSH | 22180719 | 1 | 4058546069810 | Доступность уточняется |
| 59 | 0068 | КабельRELAY CABLE | 23940016 | 1 | 4058546070700 | Доступность уточняется |
| 60 | 0069 | КабельRELAY CABLE | 23940015 | 1 | 4058546070694 | Доступность уточняется |
| 61 | 0080 | РукояткаHANDLE HALF | 4931447201 | 1 | 4002395879670 | Доступность уточняется |
| 62 | 0100 | Комплект угольных щётокCARBON BRUSH SET | 4931511242 | 1 | 4058546650988 | Доступность уточняется |
| 63 | 0700 | КейсCARRYING CASE | 201602001 | 1 | Больше не поставляется |
Нужна деталь?
Пришлите модель HD28SX-0, артикул 4933416860 и номер позиции на схеме.
