Аккумулятор или зарядное устройство Milwaukee HD28SG-0 — взрыв-схема
Сервисная страница: Аккумулятор или зарядное устройство Milwaukee HD28SG-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: HD28SG-0Артикул инструмента: 4933415615Код схемы: 400041796541 позицияКатегория: Аккумуляторы и зарядные устройства

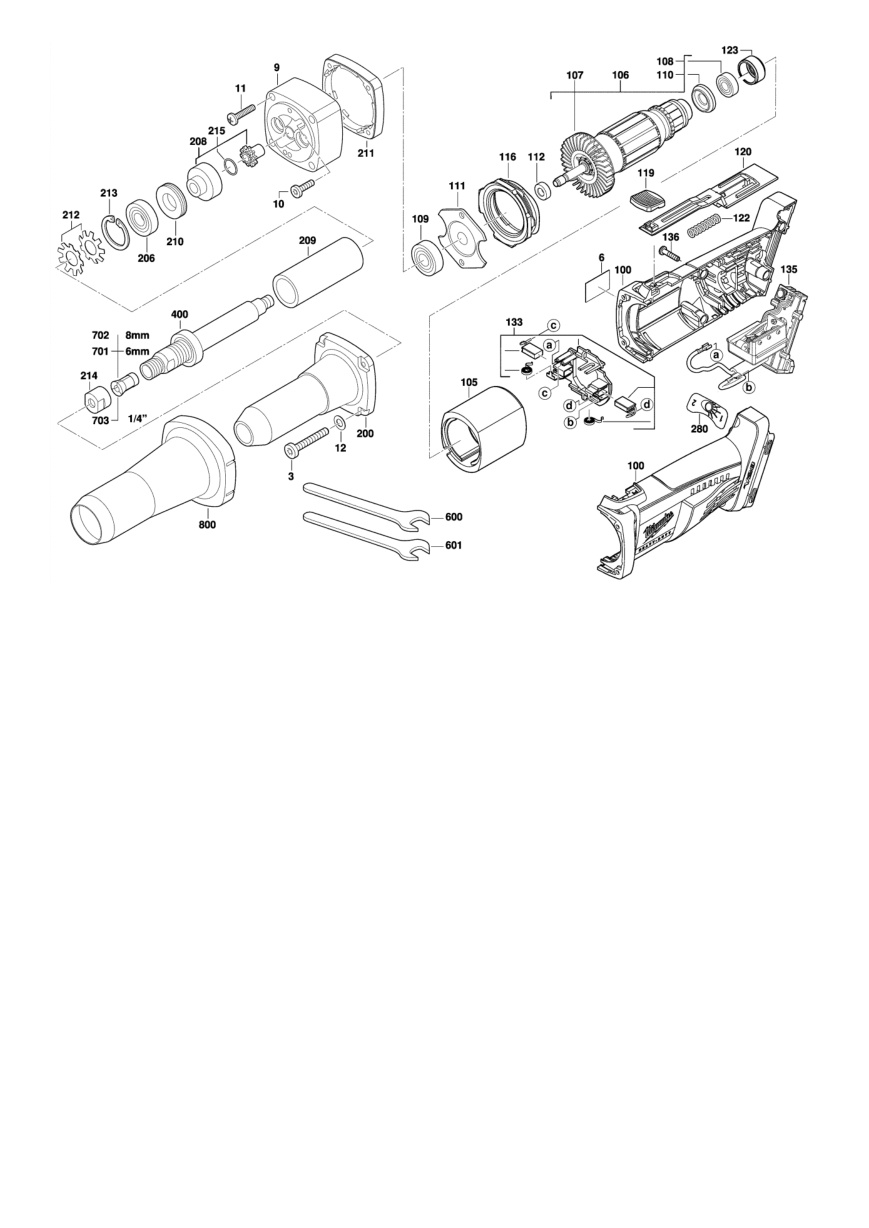

Схема инструмента
Список деталей: Аккумулятор или зарядное устройство Milwaukee HD28SG-0
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | ВинтSCREW | 4931317532товар | 4 | 4002395600175 | |
| 2 | 0006 | Заводская табличкаRATING PLATE | 4931455671товар | 1 | 4002395175147 | |
| 3 | 0009 | ПодшипникBEARING END PLATE | 4931426201товар | 1 | 4002395834068 | |
| 4 | 0010 | ВинтSCREW | 4931279999товар | 2 | 4002395590650 | |
| 5 | 0011 | ВинтSCREW D 7981 3,9X32 | 4931621515товар | 4 | 4002395695508 | |
| 6 | 0012 | ШайбаSEALING WASHER D 433 4,3 | 4931617414товар | 4 | 4002395694792 | |
| 7 | 0100 | КорпусHOUSING | 4931407225товар | 1 | 4002395788996 | |
| 8 | 0105 | СтаторELECTRIC FIELD | 4931392390товар | 1 | 4002395738809 | |
| 9 | 0106 | ЯкорьARMATURE | 4931426501товар | 1 | 4002395843503 | |
| 10 | 0107 | ВентиляторFAN | 4931342793товар | 1 | 4002395628544 | |
| 11 | 0108 | Шариковый подшипникBALL BEARING | 4931624661товар | 1 | 4002395790906 | |
| 12 | 0109 | Шариковый подшипникBALL BEARING | 4931901253товар | 1 | 4002395706358 | |
| 13 | 0110 | ДискINSULATING DISC | 4931392383товар | 1 | 4002395747405 | |
| 14 | 0111 | Крышка подшипникаBEARING COVER | 4931351913товар | 1 | 4002395640904 | |
| 15 | 0112 | ВтулкаDISTANCE SLEEVE | 4931395098товар | 1 | ||
| 16 | 0116 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931401749товар | 1 | ||
| 17 | 0119 | Оригинальная деталь MilwaukeeSLIDER | 4931401676товар | 1 | 4002395765874 | |
| 18 | 0120 | ВыключательSWITCH LEVER | 4931401755товар | 1 | 4002395780600 | |
| 19 | 0122 | Пружина сжатияPRESSURE SPRING | 4931327696товар | 1 | 4002395608942 | |
| 20 | 0123 | Резиновая втулкаRUBBER SLEEVE | 4931351729товар | 1 | 4002395640553 | |
| 21 | 0133 | ЩёткодержательBRUSH HOLDER | 290627001товар | 1 | 4002395850600 | |
| 22 | 0135 | Оригинальная деталь MilwaukeeELECTRONIC | 4931395232товар | 1 | 4002395842155 | |
| 23 | 0136 | ВинтSCREW N874101-1 SHR H-K4X18 T15 | 4931624515товар | 4 | 4002395757367 | |
| 24 | 0200 | ПодшипникBEARING NECK | 4931449947товар | 1 | 4002395172849 | |
| 25 | 0206 | Шариковый подшипникBALL BEARING D 625 6001 ZTH LDS | 4931804500товар | 1 | 4002395705894 | |
| 26 | 0208 | Оригинальная деталь MilwaukeeMODIFICATION SET | 4931417294товар | 1 | 4002395828050 | |
| 27 | 0209 | ВтулкаDISTANCE SLEEVE | 4931208217товар | 1 | 4002395583386 | |
| 28 | 0210 | ГайкаNUT | 4931208219товар | 1 | 4002395583393 | |
| 29 | 0211 | Промежуточный фланецINTERMEDIATE FLANGE | 4931354044товар | 1 | 4002395643615 | |
| 30 | 0212 | ПружинаSPRING | 4931220726товар | 2 | 4002395583935 | |
| 31 | 0213 | Стопорное кольцоLOCKING RING | 4931884220товар | 1 | 4002395706259 | |
| 32 | 0214 | ГайкаCLAMPING NUT | 4931409786товар | 1 | 4002395839728 | |
| 33 | 0215 | Уплотнительное кольцоSEAL RING | 4931623232товар | 1 | 4002395701094 | |
| 34 | 0280 | НаклейкаADHESIVE LABEL | 4931417520товар | 1 | 4002395843978 | |
| 35 | 0400 | ШпиндельGRINDING SPINDLE | 4931278595товар | 1 | 4002395589609 | |
| 36 | 0600 | Оригинальная деталь MilwaukeeKEY D 894 17 | 4931822228товар | 1 | 4002395706181 | |
| 37 | 0601 | Оригинальная деталь MilwaukeeKEY D894 15 | 4931606563товар | 1 | 4002395693726 | |
| 38 | 0800 | ВтулкаSLEEVE | 4931463143товар | 1 | 4058546291242 | |
| 39 | 0701 | Оригинальная деталь MilwaukeeCOLLET OF/E 6MM P1 A/M | 4932313192товар | 1 | 4002395302833 | |
| 40 | 0702 | Оригинальная деталь MilwaukeeCOLLET OF/E 8MM P1 A/M | 4932313190товар | 1 | 4002395302840 | |
| 41 | 0703 | Оригинальная деталь MilwaukeeCOLLET OFS450 6.35MM P1 A/M | 4932313194товар | 1 | 4002395302857 |
