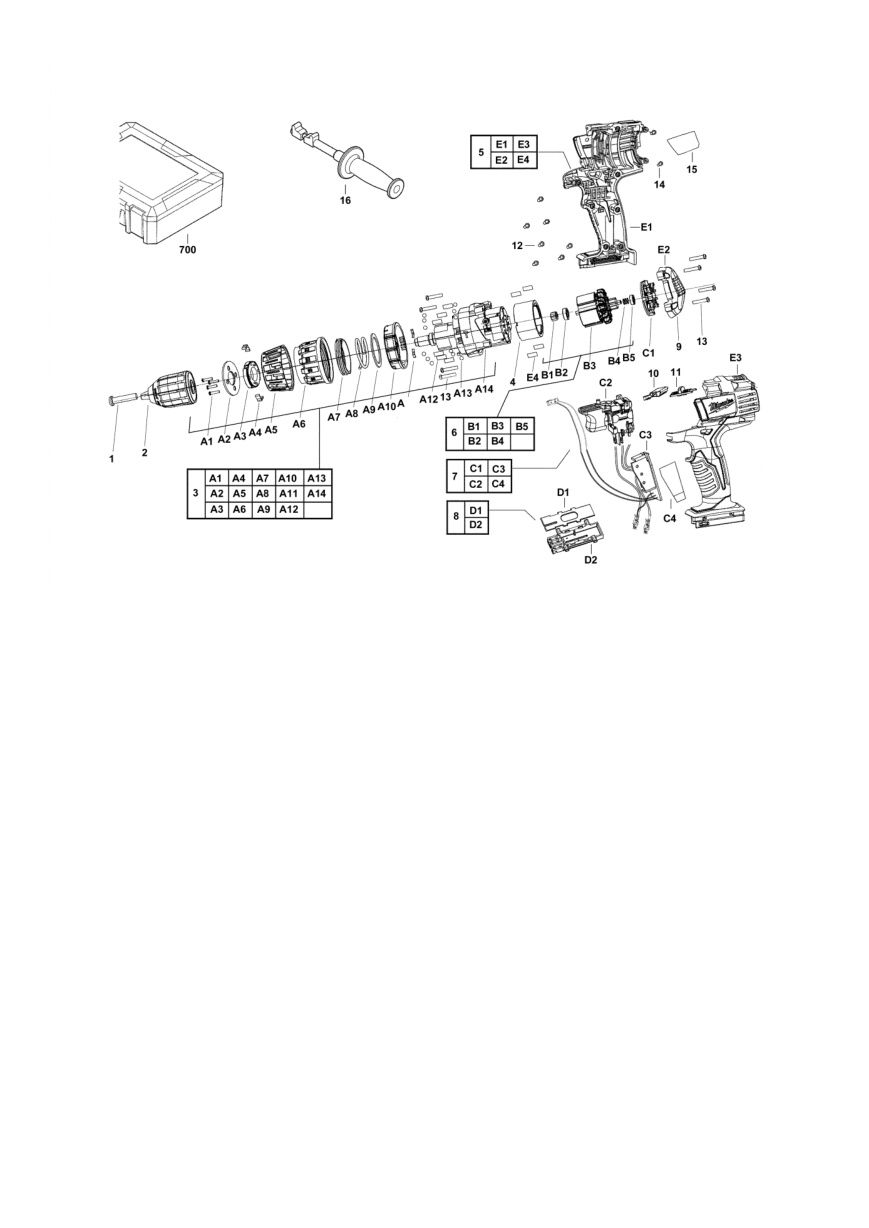

Взрыв-схема Milwaukee HD28PD-0 4933416840
Сервисная страница Milwaukee HD28PD-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933416840HD28PD-0400041683117 позицийКатегория: Дрели и шуруповёрты
Список деталей Milwaukee HD28PD-0
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 5131001845 | 1 | 4058546083502 | Доступность уточняется |
| 2 | 0002 | ПатронKEYLE.CHUCK SPLINE | 4931440403 | 1 | 4002395862535 | Доступность уточняется |
| 3 | 0003 | Корпус редуктораGEAR BOX HOUSING | 200281032 | 1 | 4002395834204 | Доступность уточняется |
| 4 | 0004 | СтаторELECTRIC FIELD | 4931440971 | 1 | 4002395863198 | Доступность уточняется |
| 5 | 0005 | КорпусHOUSING | 200235031 | 1 | 4002395834457 | Доступность уточняется |
| 6 | 0006 | ЯкорьARMATURE | 200216058 | 1 | 4002395834440 | Доступность уточняется |
| 7 | 0007 | ВыключательSWITCH KIT | 4931433310 | 1 | 4002395901777 | Доступность уточняется |
| 8 | 0008 | Оригинальная деталь MilwaukeeJOINT PIECE | 200529004 | 1 | 4002395834181 | Доступность уточняется |
| 9 | 0009 | Оригинальная деталь MilwaukeeCAP | 512419001 | 1 | 4002395825400 | Доступность уточняется |
| 10 | 0010 | Оригинальная деталь MilwaukeeBUTTON | 513257001 | 1 | 4002395825417 | Доступность уточняется |
| 11 | 0011 | ВыключательSLIDING SWITCH | 340425012 | 1 | 4002395825578 | Доступность уточняется |
| 12 | 0012 | ВинтSCREW | 660031017 | 1 | 4002395825189 | Доступность уточняется |
| 13 | 0013 | ВинтSCREW | 660031016 | 1 | 4002395825172 | Доступность уточняется |
| 14 | 0014 | ВинтSCREW | 660851001 | 1 | 4002395823239 | Доступность уточняется |
| 15 | 0015 | Заводская табличкаTYPE PLATE | 940045515 | 1 | 4002395834464 | Доступность уточняется |
| 16 | 0016 | РукояткаHANDLE | 4931416738 | 1 | 4002395827480 | Доступность уточняется |
| 17 | 0700 | КейсCARRYING CASE | 4931415385 | 1 | 4002395828012 | Доступность уточняется |
Нужна деталь?
Пришлите модель HD28PD-0, артикул 4933416840 и номер позиции на схеме.
