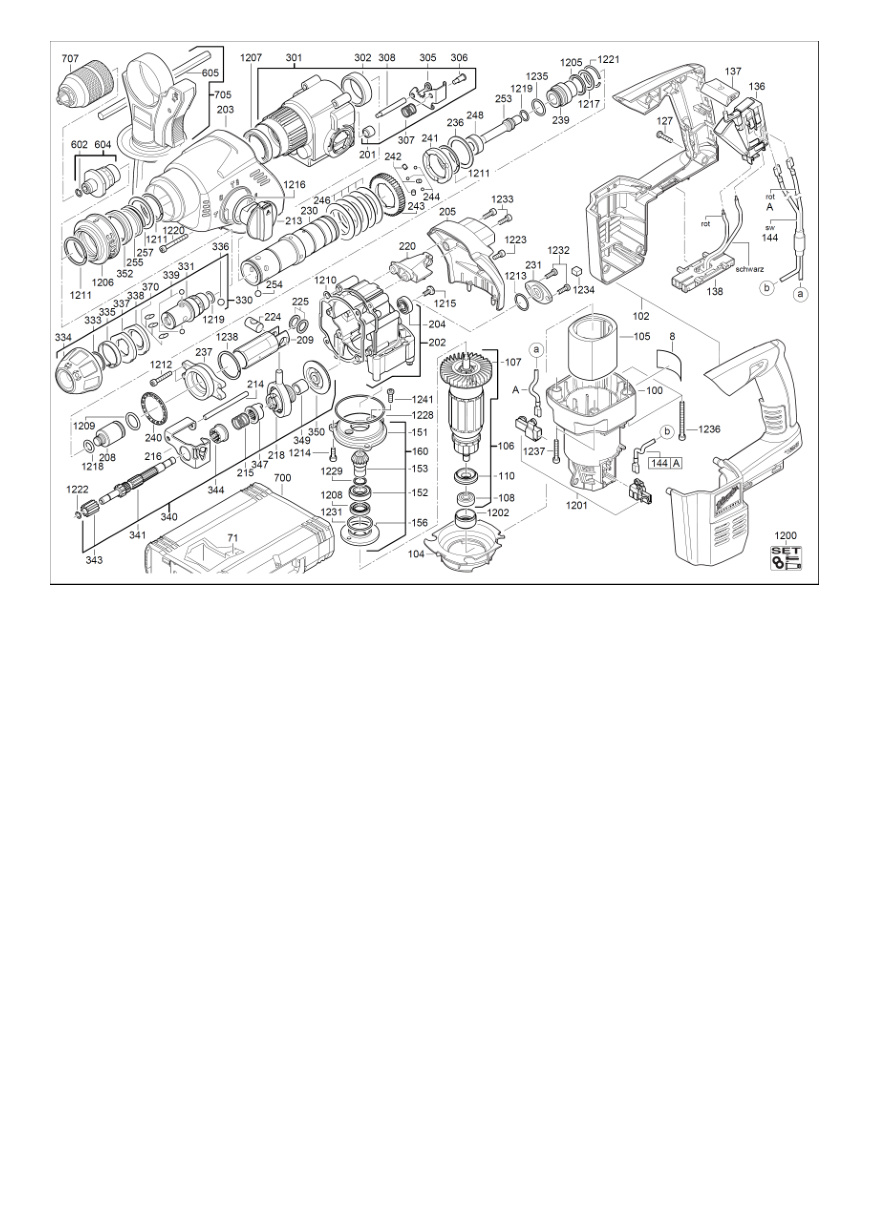

Взрыв-схема Milwaukee HD28HX-0 4933415511
Сервисная страница Milwaukee HD28HX-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933415511HD28HX-04000415501114 позицийКатегория: Перфораторы и отбойные молотки
Список деталей Milwaukee HD28HX-0
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0008 | Заводская табличкаRATING PLATE | 4931415502 | 1 | Больше не поставляется | |
| 2 | 0071 | Оригинальная деталь MilwaukeeINSERT | 4931392424 | 1 | 4002395738564 | Доступность уточняется |
| 3 | 0100 | Корпус двигателяMOTOR HOUSING | 4931392710 | 1 | 4002395742158 | Доступность уточняется |
| 4 | 0102 | РукояткаHANDLE COMPL. | 4931400392 | 1 | 4002395758821 | Доступность уточняется |
| 5 | 0104 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931392727 | 1 | 4002395747214 | Доступность уточняется |
| 6 | 0105 | СтаторELECTRIC FIELD | 4931392390 | 1 | 4002395738809 | Доступность уточняется |
| 7 | 0106 | ЯкорьARMATURE | 4931442697 | 1 | 4002395883776 | Доступность уточняется |
| 8 | 0107 | ВентиляторFAN | 4931342793 | 1 | 4002395628544 | Доступность уточняется |
| 9 | 0108 | Шариковый подшипникBALL BEARING | 681383001 | 2 | 4002395802050 | Доступность уточняется |
| 10 | 0110 | ДискINSULATING DISC | 4931392383 | 1 | 4002395747405 | Доступность уточняется |
| 11 | 0127 | ВинтSCREW N874101-1 SHR H-K4X18 T15 | 4931624515 | 7 | 4002395757367 | Доступность уточняется |
| 12 | 0136 | ВыключательSWITCH BOARD | 4931400353 | 1 | 4002395757282 | Доступность уточняется |
| 13 | 0137 | РычагLEVER | 4931392715 | 1 | Больше не поставляется | |
| 14 | 0138 | Оригинальная деталь MilwaukeeWIRE | 4931396430 | 1 | 4002395766147 | Доступность уточняется |
| 15 | 0144 | Оригинальная деталь MilwaukeeWIRE | 4931624572 | 1 | 4002395765973 | Доступность уточняется |
| 16 | 0151 | ПодшипникBEARING END PLATE | 4931426436 | 1 | 4002395842537 | Доступность уточняется |
| 17 | 0152 | Шариковый подшипникBALL BEARING D 625 609 ZZ C3LDS | 4931624278 | 1 | 4002395731053 | Доступность уточняется |
| 18 | 0153 | Оригинальная деталь MilwaukeePINION | 4931375892 | 1 | 4002395768653 | Доступность уточняется |
| 19 | 0156 | Крышка подшипникаBEARING COVER | 4931409755 | 1 | 4002395905713 | Доступность уточняется |
| 20 | 0160 | ПодшипникBEARING END PLATE | 4931400875 | 1 | 4002395768660 | Доступность уточняется |
| 21 | 0201 | Игольчатый подшипникNEEDLE BEARING N874989 HK 0709 | 4931933756 | 1 | 4002395706785 | Доступность уточняется |
| 22 | 0202 | Корпус редуктораGEAR BOX | 4931400877 | 1 | 4002395768684 | Доступность уточняется |
| 23 | 0203 | Корпус редуктораGEAR BOX INSULATION | 4931392716 | 1 | 4002395742189 | Доступность уточняется |
| 24 | 0204 | Шариковый подшипникBALL BEARING | 681383001 | 1 | 4002395802050 | Доступность уточняется |
| 25 | 0205 | КрышкаGEAR COVER | 4931392717 | 1 | 4002395742196 | Доступность уточняется |
| 26 | 0208 | Оригинальная деталь MilwaukeePERCUSSION BODY | 4931392376 | 1 | 4002395757909 | Доступность уточняется |
| 27 | 0209 | Оригинальная деталь MilwaukeeCYLINDER | 4931409751 | 1 | 4002395905645 | Доступность уточняется |
| 28 | 0213 | Рукоятка выключателяSWITCH HANDLE | 4931384621 | 1 | 4002395726066 | Доступность уточняется |
| 29 | 0214 | Оригинальная деталь MilwaukeeCYLINDER PIN | 4931624279 | 1 | 4002395731060 | Доступность уточняется |
| 30 | 0215 | ПружинаSPRING | 4931365058 | 1 | 4002395665839 | Доступность уточняется |
| 31 | 0216 | ВыключательSLIDING SWITCH | 4931384617 | 1 | 4002395726042 | Доступность уточняется |
| 32 | 0218 | Оригинальная деталь MilwaukeeWOBBLE DRIVE | 4931387623 | 1 | 4002395829101 | Доступность уточняется |
| 33 | 0220 | Оригинальная деталь MilwaukeeHOLDING DEVICE | 4931392728 | 1 | 4002395747672 | Доступность уточняется |
| 34 | 0224 | БолтCYLINDRICAL BOLT | 4931387381 | 1 | 4002395792610 | Доступность уточняется |
| 35 | 0225 | ШайбаWASHER | 4931365112 | 2 | 4002395666027 | Доступность уточняется |
| 36 | 0230 | ВтулкаSPINDEL GEAR SLEEVE | 4931417414 | 1 | 4002395833436 | Доступность уточняется |
| 37 | 0231 | Крышка подшипникаBEARING COVER | 4931392461 | 1 | 4002395741410 | Доступность уточняется |
| 38 | 0236 | ШайбаWASHER 30,3X41,5X1,5 | 4931624426 | 1 | 4002395748785 | Доступность уточняется |
| 39 | 0237 | Оригинальная деталь MilwaukeeENDPLATE | 4931392737 | 1 | 4002395748501 | Доступность уточняется |
| 40 | 0239 | ВтулкаSLEEVE | 4931409757 | 1 | 4002395835386 | Доступность уточняется |
| 41 | 0240 | ПодшипникSPINDLE BEARING | 4931392736 | 1 | 4002395748624 | Доступность уточняется |
| 42 | 0241 | ДискCLUTCH DISC | 4931392751 | 1 | 4002395743285 | Доступность уточняется |
| 43 | 0242 | БолтCYLINDRICAL BOLT | 681235001 | 3 | 4002395851904 | Доступность уточняется |
| 44 | 0243 | ШпиндельSPINDLE GEAR | 4931407761 | 1 | 4002395832125 | Доступность уточняется |
| 45 | 0244 | Оригинальная деталь MilwaukeeBALL | 4931944281 | 3 | 4002395707140 | Доступность уточняется |
| 46 | 0246 | ПружинаCUP SPRING | 4931365066 | 5 | 4002395665877 | Доступность уточняется |
| 47 | 0248 | ШайбаSTOP WASHER | 4931384607 | 1 | 4002395726035 | Доступность уточняется |
| 48 | 0253 | Оригинальная деталь MilwaukeeSNAP DIE | 4931384605 | 1 | 4002395772773 | Доступность уточняется |
| 49 | 0254 | Оригинальная деталь MilwaukeeBALL | 4931805437 | 6 | 4002395706037 | Доступность уточняется |
| 50 | 0255 | Пружина сжатияPRESSURE SPRING | 692737001 | 1 | 4002395854189 | Доступность уточняется |
| 51 | 0257 | ШайбаWASHER | 4931624257 | 1 | 4002395726158 | Доступность уточняется |
| 52 | 0301 | Корпус редуктораGEAR BOX | 4931392741 | 1 | 4002395748334 | Доступность уточняется |
| 53 | 0302 | Игольчатый подшипникNEEDLE BEARING N874989 HK 3012 F | 4931621944 | 1 | 4002395696314 | Доступность уточняется |
| 54 | 0305 | Оригинальная деталь MilwaukeeLOCKING PLATE | 4931384618 | 1 | Больше не поставляется | |
| 55 | 0306 | БолтGUIDE BOLT | 4931384619 | 1 | 4002395726059 | Доступность уточняется |
| 56 | 0307 | Пружина сжатияPRESSURE SPRING | 4931384631 | 1 | 4002395726103 | Доступность уточняется |
| 57 | 0308 | БолтGUIDE BOLT | 4931384690 | 1 | 4002395734030 | Доступность уточняется |
| 58 | 0330 | Оригинальная деталь MilwaukeeADAPTER | 4931384684 | 1 | 4002395731107 | Доступность уточняется |
| 59 | 0331 | Оригинальная деталь MilwaukeeADAPTER | 4931409763 | 1 | 4002395834709 | Доступность уточняется |
| 60 | 0333 | ПружинаSPRING RING | 4931622874 | 1 | 4002395699568 | Доступность уточняется |
| 61 | 0334 | ВтулкаSET SLEEVE | 4931384681 | 1 | 4002395730919 | Доступность уточняется |
| 62 | 0335 | ПружинаSPRING | 4931321064 | 1 | 4002395602865 | Доступность уточняется |
| 63 | 0336 | Оригинальная деталь MilwaukeeBALL | 4931911572 | 1 | 4002395706457 | Доступность уточняется |
| 64 | 0337 | Оригинальная деталь MilwaukeeJUMPER RING | 4931343034 | 1 | 4002395629251 | Доступность уточняется |
| 65 | 0338 | Оригинальная деталь MilwaukeeSPACER | 4931343057 | 1 | 4002395629299 | Доступность уточняется |
| 66 | 0339 | Оригинальная деталь MilwaukeeBALL | 4931805413 | 2 | 4002395706020 | Доступность уточняется |
| 67 | 0340 | Оригинальная деталь MilwaukeeREDUCTION GEAR | 4931400876 | 1 | 4002395768677 | Доступность уточняется |
| 68 | 0341 | Оригинальная деталь MilwaukeeREDUCT. GEAR SHAFT | 4931417717 | 1 | 4002395835096 | Доступность уточняется |
| 69 | 0343 | Оригинальная деталь MilwaukeeSPROCKET | 4931375873 | 1 | 4002395789627 | Доступность уточняется |
| 70 | 0344 | Оригинальная деталь MilwaukeeINTERN.GEARED WHEEL | 4931375874 | 1 | 4002395766833 | Доступность уточняется |
| 71 | 0347 | ВтулкаCOUPLING SLEEVE | 4931384691 | 1 | 4002395735815 | Доступность уточняется |
| 72 | 0349 | ВтулкаDISTANCE SLEEVE | 4931384613 | 1 | 4002395738144 | Доступность уточняется |
| 73 | 0350 | Оригинальная деталь MilwaukeeBEVEL GEAR | 4931375891 | 1 | Больше не поставляется | |
| 74 | 0352 | Оригинальная деталь MilwaukeeRING STOP | 4931409754 | 1 | 4002395905690 | Доступность уточняется |
| 75 | 0370 | Оригинальная деталь MilwaukeeHOLDING-DOWN DEVICE | 4931396400 | 3 | 4002395751198 | Доступность уточняется |
| 76 | 0602 | ПружинаRING SPRING | 4931302074 | 1 | 4002395591602 | Доступность уточняется |
| 77 | 0604 | ПатронCHUCK ADAPTER | 4931392452 | 1 | 4002395736379 | Доступность уточняется |
| 78 | 0605 | Оригинальная деталь MilwaukeeDEPTH GAUGE | 4931384434 | 1 | 4002395719402 | Доступность уточняется |
| 79 | 0705 | РукояткаHANDLE | 4931392747 | 1 | 4002395751419 | Доступность уточняется |
| 80 | 1200 | Оригинальная деталь MilwaukeeMAINTENANCE SET | 4931400891 | 1 | 4002395768691 | Доступность уточняется |
| 81 | 1201 | Комплект угольных щётокCARBON BRUSH SET | 4931392429 | 1 | 4002395741939 | Доступность уточняется |
| 82 | 1202 | Резиновая втулкаRUBBER SLEEVE | 4931396532 | 1 | 4002395790272 | Доступность уточняется |
| 83 | 1205 | Уплотнительное кольцоSEAL RING N874701 25X2 | 562595001 | 1 | 4002395850655 | Доступность уточняется |
| 84 | 1206 | Оригинальная деталь MilwaukeeSLIDE | 4931407013 | 1 | 4002395780471 | Доступность уточняется |
| 85 | 1207 | Уплотнительное кольцоSEAL RING N874724 30X37X4 | 4931624430 | 1 | 4002395748365 | Доступность уточняется |
| 86 | 1208 | Уплотнительное кольцоSEAL RING N874724 30X37X4 | 4931624429 | 1 | 4002395748631 | Доступность уточняется |
| 87 | 1209 | Уплотнительное кольцоSEAL RING | 561994001 | 1 | 4002395854943 | Доступность уточняется |
| 88 | 1210 | УплотнениеSEAL | 4931375894 | 1 | Больше не поставляется | |
| 89 | 1211 | ПружинаSPRING RING | 4931945764 | 3 | 4002395707317 | Доступность уточняется |
| 90 | 1212 | ВинтSCREW | 4931624582 | 4 | 4002395768301 | Доступность уточняется |
| 91 | 1213 | Уплотнительное кольцоSEAL RING | 4931623912 | 1 | 4002395704651 | Доступность уточняется |
| 92 | 1214 | ВинтSCREW | 4931624581 | 5 | 4002395768295 | Доступность уточняется |
| 93 | 1215 | ВинтSCREW | 661504001 | 1 | 4002395851379 | Доступность уточняется |
| 94 | 1216 | Уплотнительное кольцоSEAL RING N874701 25X2 | 4931624353 | 1 | 4002395741878 | Доступность уточняется |
| 95 | 1217 | Оригинальная деталь MilwaukeeTHRUST COLLAR | 4931387479 | 1 | 4002395788477 | Доступность уточняется |
| 96 | 1218 | Уплотнительное кольцоO-RING | 4931387380 | 1 | Больше не поставляется | |
| 97 | 1219 | Уплотнительное кольцоSEAL RING | 4931624493 | 2 | 4002395755318 | Доступность уточняется |
| 98 | 1220 | ВинтSCREW | 4931624583 | 4 | 4002395768318 | Доступность уточняется |
| 99 | 1221 | ПружинаSPRING RING | 4931623860 | 1 | 4002395704286 | Доступность уточняется |
| 100 | 1222 | ПружинаSPRING RING | 4931624260 | 1 | 4002395724604 | Доступность уточняется |
| 101 | 1223 | ВинтSCREW | 4931624581 | 2 | 4002395768295 | Доступность уточняется |
| 102 | 1228 | Уплотнительное кольцоO-RING N874701 52X1,5 | 4931623198 | 1 | 4002395700981 | Доступность уточняется |
| 103 | 1229 | ПружинаSPRING RING | 4931622084 | 1 | 4002395696680 | Доступность уточняется |
| 104 | 1231 | Уплотнительное кольцоSEAL RING N874701 25X2 | 4931624351 | 1 | 4002395741427 | Доступность уточняется |
| 105 | 1232 | ВинтSCREW D 912 M 5X12 SSI | 4931621743 | 2 | 4002395695935 | Доступность уточняется |
| 106 | 1233 | ВинтSCREW D 912 M5X16 8.8SSI | 4931622315 | 2 | 4002395697434 | Доступность уточняется |
| 107 | 1234 | Оригинальная деталь MilwaukeeFELT | 4931375508 | 1 | 4002395731732 | Доступность уточняется |
| 108 | 1235 | Уплотнительное кольцоO-RING N874701 25X2 | 4931624381 | 1 | 4002395745289 | Доступность уточняется |
| 109 | 1236 | ВинтSCREW | 4931624584 | 2 | 4002395768325 | Доступность уточняется |
| 110 | 1237 | ВинтSCREW D912 M4X25 | 4931623886 | 2 | 4002395704453 | Доступность уточняется |
| 111 | 1238 | ПружинаSPRING RING | 4931624383 | 1 | 4002395748860 | Доступность уточняется |
| 112 | 1241 | ВинтSCREW | 4931267225 | 2 | 4002395587308 | Доступность уточняется |
| 113 | 0700 | КейсCARRYING CASE SIZE2 MET | 4932383162 | 1 | Больше не поставляется | |
| 114 | 0707 | ПатронKeyless Chuck 1.5-13 1/2x20-1pc | 4932376531 | 1 | 4002395346332 | Доступность уточняется |
Нужна деталь?
Пришлите модель HD28HX-0, артикул 4933415511 и номер позиции на схеме.
