Угловая шлифовальная машина Milwaukee HD28AG125-0X — взрыв-схема
Сервисная страница: Угловая шлифовальная машина Milwaukee HD28AG125-0X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: HD28AG125-0XАртикул инструмента: 4933432225Код схемы: 400043223633 позицииКатегория: Угловые шлифовальные машины

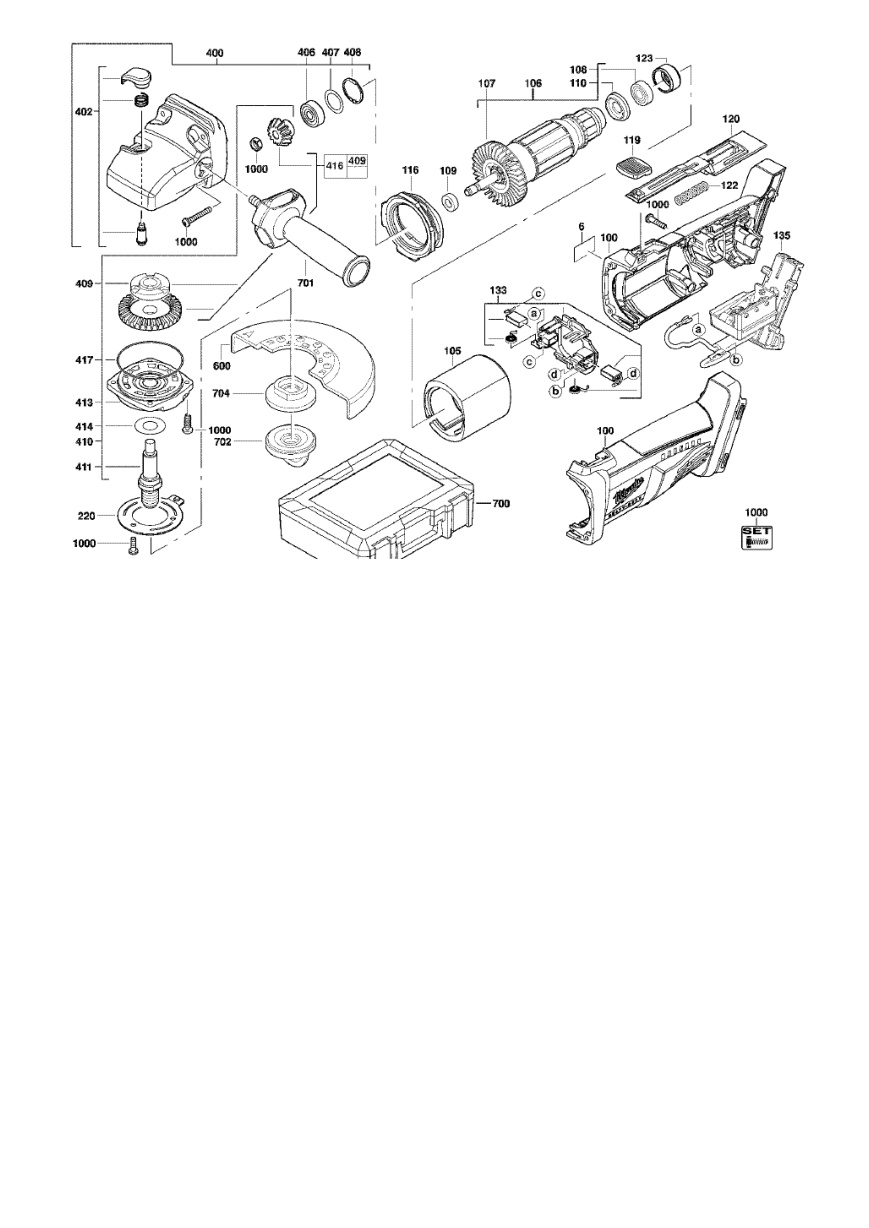

Схема инструмента
Список деталей: Угловая шлифовальная машина Milwaukee HD28AG125-0X
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0006 | Заводская табличкаRATING PLATE | 4931432237товар | 1 | 4002395896011 | |
| 2 | 0100 | КорпусHOUSING | 4931407225товар | 1 | 4002395788996 | |
| 3 | 0105 | СтаторELECTRIC FIELD | 4931392390товар | 1 | 4002395738809 | |
| 4 | 0106 | Оригинальная деталь MilwaukeeMODIFICATION SET | 4931395090товар | 1 | 4002395829019 | |
| 5 | 0107 | ВентиляторFAN | 4931342793товар | 1 | 4002395628544 | |
| 6 | 0108 | Шариковый подшипникBALL BEARING | 4931624661товар | 1 | 4002395790906 | |
| 7 | 0109 | ВтулкаDISTANCE SLEEVE | 4931395098товар | 1 | ||
| 8 | 0110 | ДискINSULATING DISC | 4931392383товар | 1 | 4002395747405 | |
| 9 | 0116 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931401686товар | 1 | 4002395765898 | |
| 10 | 0119 | Оригинальная деталь MilwaukeeSLIDER | 4931401676товар | 1 | 4002395765874 | |
| 11 | 0120 | ВыключательSWITCH LEVER | 4931401755товар | 1 | 4002395780600 | |
| 12 | 0122 | Пружина сжатияPRESSURE SPRING | 4931327696товар | 1 | 4002395608942 | |
| 13 | 0123 | Резиновая втулкаRUBBER SLEEVE | 4931351729товар | 1 | 4002395640553 | |
| 14 | 0133 | ЩёткодержательBRUSH HOLDER | 290627001товар | 1 | 4002395850600 | |
| 15 | 0135 | Оригинальная деталь MilwaukeeELECTRONIC | 4931381797товар | 1 | 4002395858170 | |
| 16 | 0220 | Пружинная шайбаSPRING WASHER | 4931345965товар | 1 | 4002395633623 | |
| 17 | 0400 | Корпус редуктораGEAR BOX | 4931407748товар | 1 | 4002395812806 | |
| 18 | 0402 | Оригинальная деталь MilwaukeeLOCK COMPLETE | 4931358685товар | 1 | 4002395652471 | |
| 19 | 0406 | Шариковый подшипникBALL BEARING | 4931624662товар | 1 | 4002395790890 | |
| 20 | 0407 | ШайбаSEALING WASHER 21,8X15,8X0,2 | 4931803914товар | 1 | 4002395705856 | |
| 21 | 0408 | Стопорное кольцоLOCKING RING D 472 22X1 | 4931613683товар | 1 | 4002395694181 | |
| 22 | 0409 | ДискLOCKING DISC | 4931401692товар | 1 | 4002395766666 | |
| 23 | 0410 | Ведущая шестерняDRIVE GEAR | 4931409593товар | 1 | 4002395826247 | |
| 24 | 0411 | ШпиндельSPINDLE | 4931409808товар | 1 | 4002395837168 | |
| 25 | 0413 | ПодшипникBEARING END PLATE | 4931378310товар | 1 | 4002395683789 | |
| 26 | 0414 | ДискDISC | 4931623480товар | 1 | 4002395702398 | |
| 27 | 0416 | Коническая зубчатая параBEVEL GEAR PAIR | 4931409564товар | 1 | 4002395826223 | |
| 28 | 0417 | Уплотнительное кольцоSEAL RING | 4931623590товар | 1 | 4002395702992 | |
| 29 | 0600 | Защитный кожухGUARD CAP | 4931407642товар | 1 | 4002395798834 | |
| 30 | 0700 | КейсCARRYING CASE | 4932378986товар | 1 | 4002395349401 | |
| 31 | 0701 | РукояткаHANDLE | 4931398507товар | 1 | 4002395768486 | |
| 32 | 0702 | Гайка FixtecFIXTEC NUT M14 P1A | 4932358225товар | 1 | 4002395325528 | |
| 33 | 1000 | Оригинальная деталь MilwaukeeCONNECTION SET | 4931401695товар | 1 | 4002395766499 |
