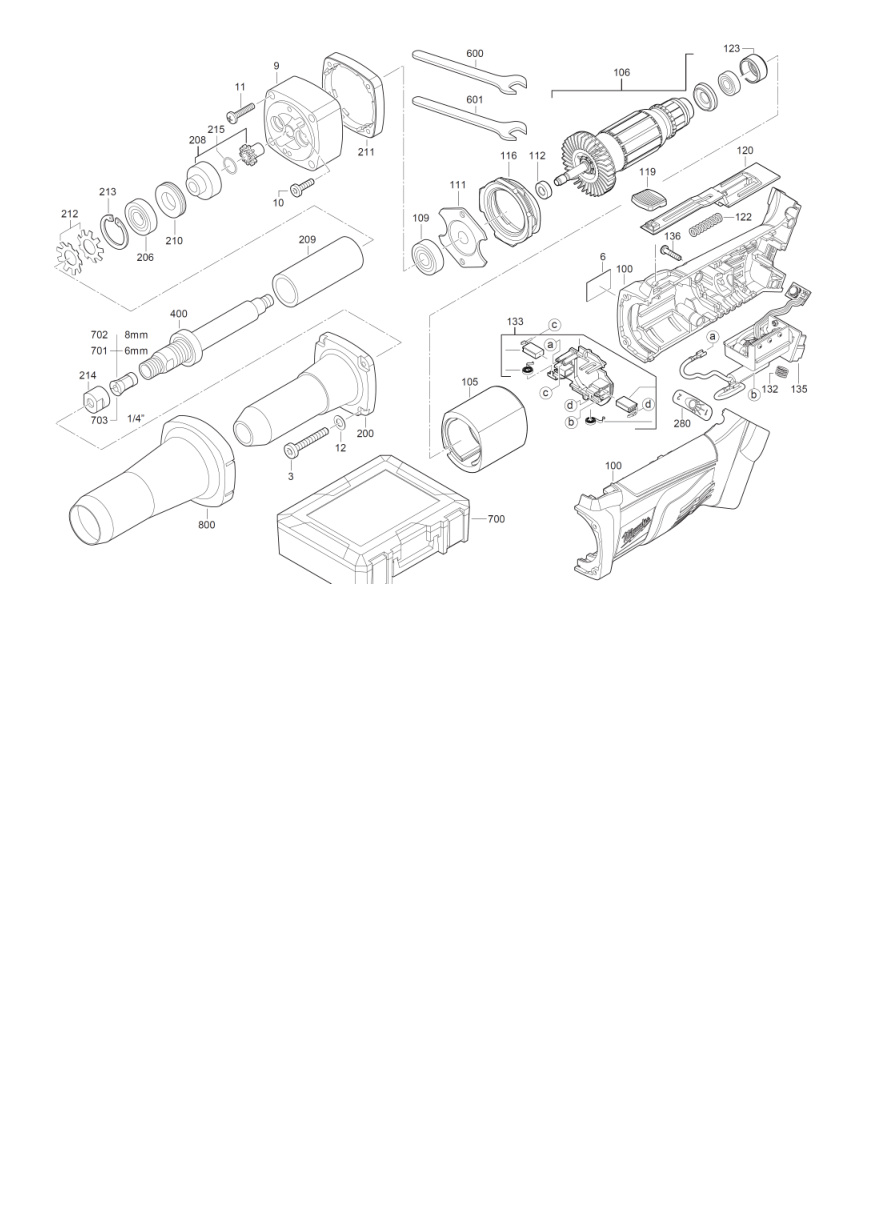

Взрыв-схема Milwaukee HD18SG-0 4933417820
Сервисная страница Milwaukee HD18SG-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933417820HD18SG-0400041782140 позицийКатегория: Прочий инструмент Milwaukee
Список деталей Milwaukee HD18SG-0
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0003 | ВинтSCREW | 4931317532 | 4 | 4002395600175 | Доступность уточняется |
| 2 | 0006 | Заводская табличкаRATING PLATE | 4931417826 | 1 | Больше не поставляется | |
| 3 | 0009 | ПодшипникBEARING END PLATE | 4931426201 | 1 | 4002395834068 | Доступность уточняется |
| 4 | 0010 | ВинтSCREW | 4931279999 | 2 | 4002395590650 | Доступность уточняется |
| 5 | 0011 | ВинтSCREW D 7981 3,9X32 | 4931621515 | 4 | 4002395695508 | Доступность уточняется |
| 6 | 0012 | ШайбаSEALING WASHER D 433 4,3 | 4931617414 | 4 | 4002395694792 | Доступность уточняется |
| 7 | 0100 | КорпусHOUSING | 4931403016 | 1 | 4002395903016 | Доступность уточняется |
| 8 | 0105 | СтаторELECTRIC FIELD | 4931408258 | 1 | 4002395906277 | Доступность уточняется |
| 9 | 0106 | ЯкорьARMATURE | 4931442700 | 1 | 4002395883141 | Доступность уточняется |
| 10 | 0109 | Шариковый подшипникBALL BEARING | 4931901253 | 1 | 4002395706358 | Доступность уточняется |
| 11 | 0111 | Крышка подшипникаBEARING COVER | 4931351913 | 1 | 4002395640904 | Доступность уточняется |
| 12 | 0112 | ВтулкаDISTANCE SLEEVE | 4931395098 | 1 | Больше не поставляется | |
| 13 | 0116 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931417510 | 1 | 4002395834082 | Доступность уточняется |
| 14 | 0119 | Оригинальная деталь MilwaukeeSLIDER | 4931417492 | 1 | 4002395905676 | Доступность уточняется |
| 15 | 0120 | ВыключательSWITCH BAR | 4931417493 | 1 | 4002395905669 | Доступность уточняется |
| 16 | 0122 | Пружина сжатияPRESSURE SPRING | 4931327696 | 1 | 4002395608942 | Доступность уточняется |
| 17 | 0123 | Резиновая втулкаRUBBER SLEEVE | 4931351729 | 1 | 4002395640553 | Доступность уточняется |
| 18 | 0132 | Пружина сжатияPRESSURE SPRING | 4931408243 | 1 | 4002395814466 | Доступность уточняется |
| 19 | 0133 | ЩёткодержательBRUSH HOLDER | 290627001 | 1 | 4002395850600 | Доступность уточняется |
| 20 | 0135 | Оригинальная деталь MilwaukeeELECTRONIC | 4931403048 | 1 | 4002395837083 | Доступность уточняется |
| 21 | 0136 | ВинтSCREW N874101-1 SHR H-K4X18 T15 | 4931624515 | 4 | 4002395757367 | Доступность уточняется |
| 22 | 0200 | ПодшипникBEARING NECK | 4931449947 | 1 | 4002395172849 | Доступность уточняется |
| 23 | 0206 | Шариковый подшипникBALL BEARING D 625 6001 ZTH LDS | 4931804500 | 1 | 4002395705894 | Доступность уточняется |
| 24 | 0208 | Оригинальная деталь MilwaukeeMODIFICATION SET | 4931417294 | 1 | 4002395828050 | Доступность уточняется |
| 25 | 0209 | ВтулкаDISTANCE SLEEVE | 4931208217 | 1 | 4002395583386 | Доступность уточняется |
| 26 | 0210 | ГайкаNUT | 4931208219 | 1 | 4002395583393 | Доступность уточняется |
| 27 | 0211 | Промежуточный фланецINTERMEDIATE FLANGE | 4931354044 | 1 | 4002395643615 | Доступность уточняется |
| 28 | 0212 | ПружинаSPRING | 4931220726 | 2 | 4002395583935 | Доступность уточняется |
| 29 | 0213 | Стопорное кольцоLOCKING RING | 4931884220 | 1 | 4002395706259 | Доступность уточняется |
| 30 | 0214 | ГайкаCLAMPING NUT | 4931409786 | 1 | 4002395839728 | Доступность уточняется |
| 31 | 0215 | Уплотнительное кольцоSEAL RING | 4931623232 | 1 | 4002395701094 | Доступность уточняется |
| 32 | 0280 | НаклейкаADHESIVE LABEL | 4931417520 | 1 | 4002395843978 | Доступность уточняется |
| 33 | 0400 | ШпиндельGRINDING SPINDLE | 4931278595 | 1 | 4002395589609 | Доступность уточняется |
| 34 | 0600 | Оригинальная деталь MilwaukeeKEY D 894 17 | 4931822228 | 1 | 4002395706181 | Доступность уточняется |
| 35 | 0601 | Оригинальная деталь MilwaukeeKEY D894 15 | 4931606563 | 1 | 4002395693726 | Доступность уточняется |
| 36 | 0700 | КейсCARRYING CASE | 4931417168 | 1 | 4002395896103 | Доступность уточняется |
| 37 | 0800 | ВтулкаSLEEVE | 4931463143 | 1 | 4058546291242 | Доступность уточняется |
| 38 | 0701 | Оригинальная деталь MilwaukeeCOLLET OF/E 6MM P1 A/M | 4932313192 | 1 | 4002395302833 | Доступность уточняется |
| 39 | 0702 | Оригинальная деталь MilwaukeeCOLLET OF/E 8MM P1 A/M | 4932313190 | 1 | 4002395302840 | Доступность уточняется |
| 40 | 0703 | Оригинальная деталь MilwaukeeCOLLET OFS450 6.35MM P1 A/M | 4932313194 | 1 | 4002395302857 | Доступность уточняется |
Нужна деталь?
Пришлите модель HD18SG-0, артикул 4933417820 и номер позиции на схеме.
