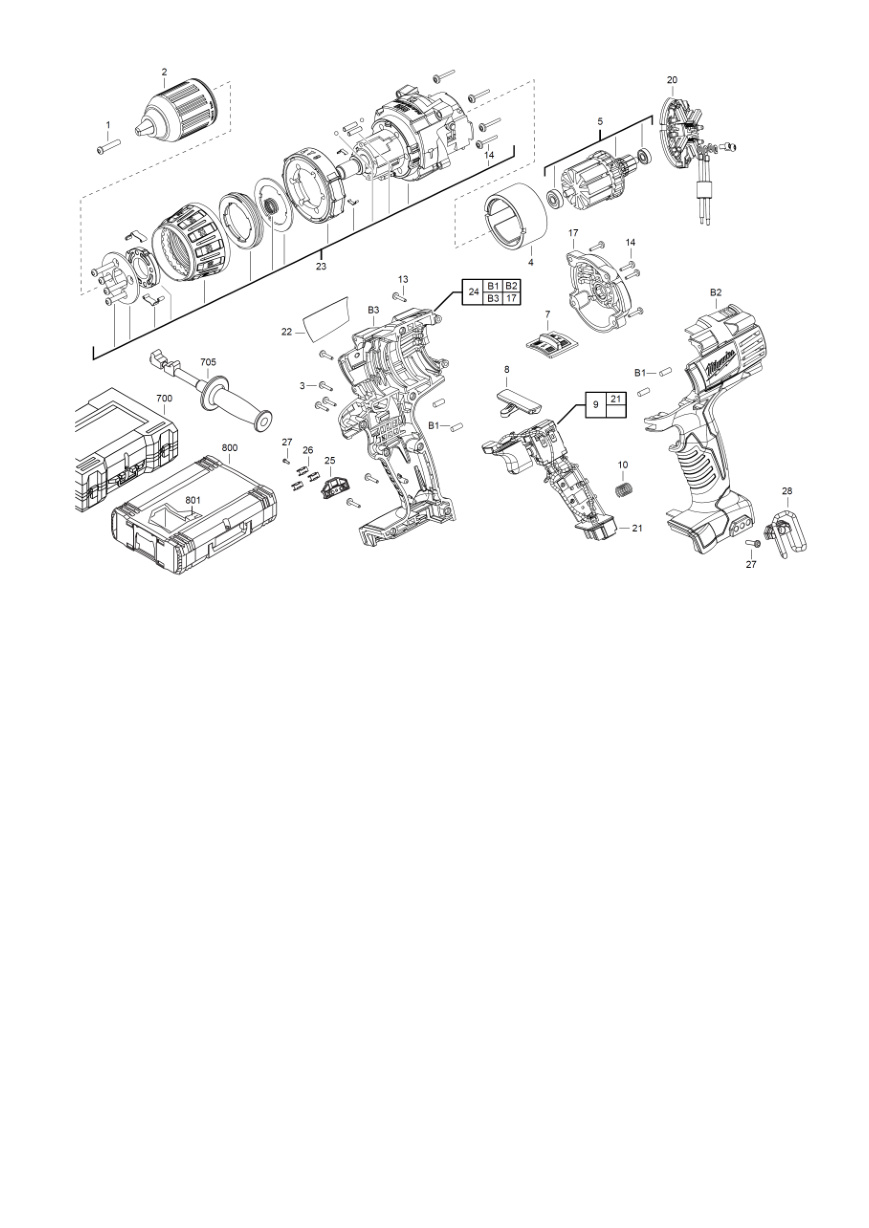

Взрыв-схема Milwaukee HD18PD-0 4933446925
Сервисная страница Milwaukee HD18PD-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933446925HD18PD-0400044720924 позицийКатегория: Дрели и шуруповёрты
Список деталей Milwaukee HD18PD-0
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931433297 | 1 | 4002395896684 | Доступность уточняется |
| 2 | 0002 | ПатронCHUCK | 690087008 | 1 | 4002395825196 | Доступность уточняется |
| 3 | 0003 | ВинтSCREW | 660031017 | 7 | 4002395825189 | Доступность уточняется |
| 4 | 0004 | СтаторELECTRIC FIELD | 4931440971 | 1 | 4002395863198 | Доступность уточняется |
| 5 | 0005 | ЯкорьARMATURE | 200216028 | 1 | 4002395825127 | Доступность уточняется |
| 6 | 0007 | ВыключательSLIDING SWITCH | 340425012 | 1 | 4002395825578 | Доступность уточняется |
| 7 | 0008 | Оригинальная деталь MilwaukeeBUTTON | 513257001 | 1 | 4002395825417 | Доступность уточняется |
| 8 | 0009 | ВыключательSWITCH ASSEMBLY | 4931447415 | 1 | 4002395881291 | Доступность уточняется |
| 9 | 0010 | Пружина сжатияPRESSURE SPRING | 4931408243 | 1 | 4002395814466 | Доступность уточняется |
| 10 | 0013 | ВинтSCREW | 660851001 | 2 | 4002395823239 | Доступность уточняется |
| 11 | 0014 | ВинтSCREW | 660031016 | 8 | 4002395825172 | Доступность уточняется |
| 12 | 0017 | Оригинальная деталь MilwaukeeCAP | 512419001 | 1 | 4002395825400 | Доступность уточняется |
| 13 | 0020 | Оригинальная деталь MilwaukeeBRUSH SET | 4931447416 | 1 | 4002395881901 | Доступность уточняется |
| 14 | 0021 | Оригинальная деталь MilwaukeeTERMINAL STRIP | 302119005 | 1 | 4002395856152 | Доступность уточняется |
| 15 | 0022 | Заводская табличкаRATING PLATE | 4931447237 | 1 | 4002395881932 | Доступность уточняется |
| 16 | 0023 | Корпус редуктораGEAR BOX | 200281012 | 1 | 4002395825141 | Доступность уточняется |
| 17 | 0024 | КорпусHOUSING | 4931447417 | 1 | 4002395881918 | Доступность уточняется |
| 18 | 0025 | Оригинальная деталь MilwaukeeBIT HOLDER | 516723001 | 1 | 4002395828975 | Доступность уточняется |
| 19 | 0026 | Оригинальная деталь MilwaukeeBIT HOLDER | 630206001 | 3 | 4002395819164 | Доступность уточняется |
| 20 | 0027 | ВинтSCREW | 660820001 | 2 | 4002395828920 | Доступность уточняется |
| 21 | 0028 | КрючокHOOK | 516724001 | 1 | 4002395828968 | Доступность уточняется |
| 22 | 0700 | КейсCARRYING CASE | 200230014 | 1 | 4002395800902 | Доступность уточняется |
| 23 | 0705 | РукояткаHANDLE | 4931416738 | 1 | 4002395827480 | Доступность уточняется |
| 24 | 0801 | Оригинальная деталь MilwaukeeINSERT | 4931440936 | 1 | 4002395863129 | Доступность уточняется |
Нужна деталь?
Пришлите модель HD18PD-0, артикул 4933446925 и номер позиции на схеме.
