Пила Milwaukee HD18MS-0 — взрыв-схема
Сервисная страница: Пила Milwaukee HD18MS-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: HD18MS-0Артикул инструмента: 4933427187Код схемы: 400043125850 позицийКатегория: Пилы, лобзики и инструмент для резки

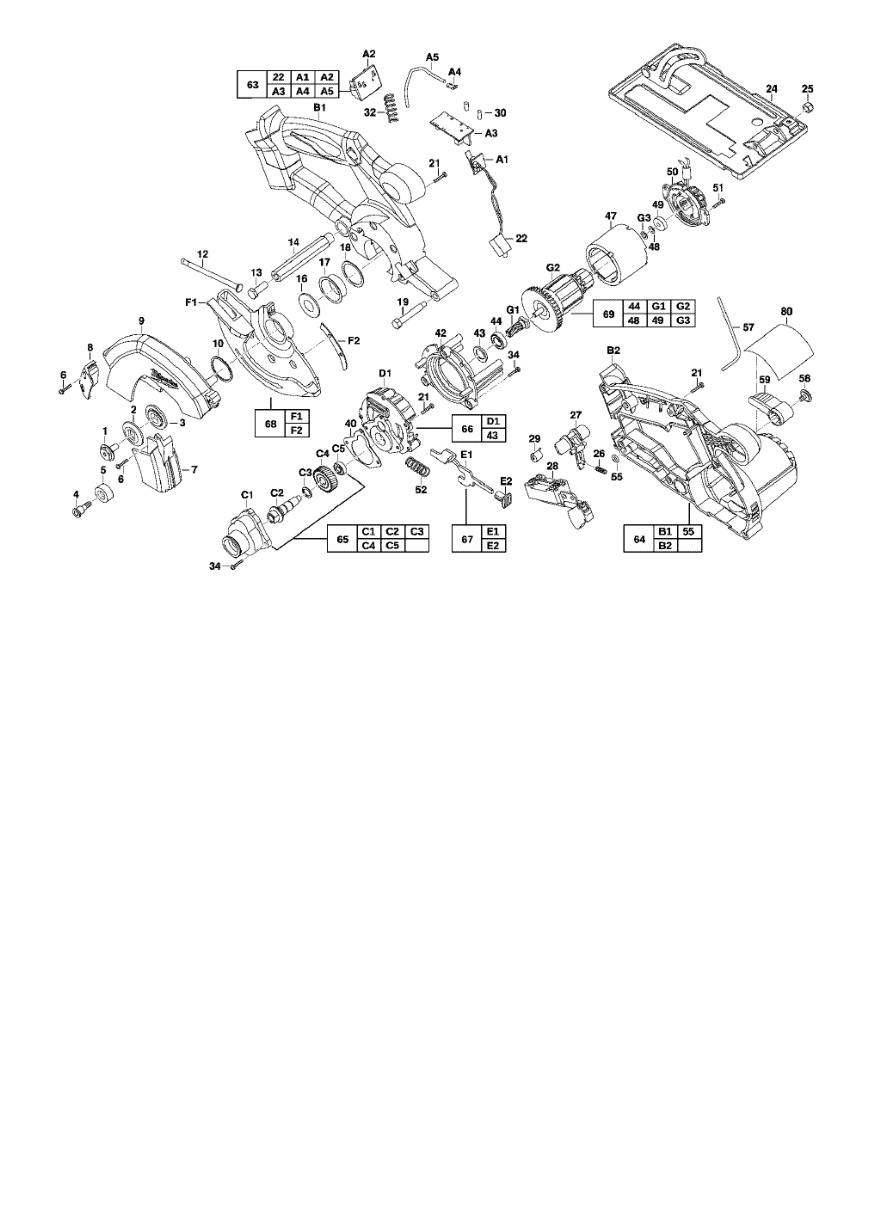

Схема инструмента
Список деталей: Пила Milwaukee HD18MS-0
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 661263001товар | 1 | 4002395848645 | |
| 2 | 0002 | ФланецFLANGE | 611280001товар | 1 | 4002395848584 | |
| 3 | 0003 | ФланецFLANGE | 611281001товар | 1 | 4002395848591 | |
| 4 | 0004 | ВинтSCREW | 661354001товар | 1 | 4002395848652 | |
| 5 | 0005 | Защитный кожухGUARD | 42380222товар | 1 | 4058546073053 | |
| 6 | 0006 | ВинтSCREW | 661414002товар | 1 | ||
| 7 | 0007 | КрышкаCOVER | 521896001товар | 1 | 4002395849352 | |
| 8 | 0008 | Защитный кожухGUARD CAP | 521898001товар | 1 | 4002395848553 | |
| 9 | 0009 | Защитный кожухGUARD CAP | 350893001товар | 1 | ||
| 10 | 0010 | ШайбаPROTECTION WASHER | 692692001товар | 1 | ||
| 11 | 0012 | ПружинаSPRING | 692687001товар | 1 | 4002395849109 | |
| 12 | 0013 | ВинтSCREW | 06755860товар | 1 | 4058546068745 | |
| 13 | 0014 | Оригинальная деталь MilwaukeeJOINING PART | 692774001товар | 1 | 4002395849130 | |
| 14 | 0016 | ШайбаWASHER | 633585001товар | 1 | ||
| 15 | 0017 | ШайбаWASHER | 633602001товар | 1 | ||
| 16 | 0018 | ШайбаWASHER | 633603001товар | 1 | 4002395848621 | |
| 17 | 0019 | БолтCYLINDRICAL BOLT | 06829685товар | 1 | ||
| 18 | 0021 | ВинтSCREW | 660031017товар | 1 | 4002395825189 | |
| 19 | 0022 | Оригинальная деталь MilwaukeeBULB | 290304013товар | 1 | ||
| 20 | 0024 | Оригинальная деталь MilwaukeeGROUND PLATE | 304011001товар | 1 | ||
| 21 | 0025 | ГайкаLOCK NUT | 06571100товар | 1 | 4058546068554 | |
| 22 | 0026 | Пружинная шайбаSPRING WASHER | 672029001товар | 1 | 4002395848683 | |
| 23 | 0027 | ВыключательSWITCH LEVER | 521895001товар | 1 | 4002395848539 | |
| 24 | 0028 | ВыключательSWITCH | 760245005товар | 1 | 4002395830022 | |
| 25 | 0029 | Оригинальная деталь MilwaukeeRESISTOR | 22740510товар | 1 | 4058546070311 | |
| 26 | 0030 | Оригинальная деталь MilwaukeeRUBBER BUFFER | 560085001товар | 1 | 4002395823659 | |
| 27 | 0032 | ПружинаSPRING | 4931408243товар | 1 | 4002395814466 | |
| 28 | 0034 | ВинтST SCREW STEEL M3.0X12MM CP180M | 5131011420товар | 1 | ||
| 29 | 0040 | УплотнениеSEALING PLATE | 902524002товар | 1 | 4002395849154 | |
| 30 | 0042 | Кольцо отвода воздухаAIR DEFLECTOR RING | 521897001товар | 1 | ||
| 31 | 0043 | Уплотнительное кольцоSEAL RING | 562656001товар | 1 | 4002395848577 | |
| 32 | 0044 | Шариковый подшипникBALL BEARING | 4931453384товар | 1 | 4002395147120 | |
| 33 | 0047 | СтаторELECTRIC FIELD | 4931454080товар | 1 | 4002395287550 | |
| 34 | 0048 | ШайбаWASHER | 902207002товар | 1 | ||
| 35 | 0049 | Шариковый подшипникBALL BEARING | 681286001товар | 1 | 4002395824014 | |
| 36 | 0050 | Комплект угольных щётокCARBON BRUSH SET | 4931433293товар | 1 | 4002395892600 | |
| 37 | 0051 | ВинтSCREW | 660851001товар | 1 | 4002395823239 | |
| 38 | 0052 | ШпиндельSPINDLE LOCK | 692696001товар | 1 | 4002395849123 | |
| 39 | 0055 | Уплотнительное кольцоO-RING | 34404480товар | 1 | 4058546072193 | |
| 40 | 0057 | КлючWRENCH 3/16 49960080 | 45242221608товар | 1 | ||
| 41 | 0058 | ВинтSCREW | 660997001товар | 1 | ||
| 42 | 0059 | РычагLEVER | 521957001товар | 1 | 4002395848560 | |
| 43 | 0063 | Печатная платаPRINTED CIRC. BOARD | 201508003товар | 1 | 4002395848478 | |
| 44 | 0064 | КорпусHOUSING | 201304003товар | 1 | ||
| 45 | 0065 | Оригинальная деталь MilwaukeeDRIVE | 201228002товар | 1 | ||
| 46 | 0066 | Корпус редуктораGEAR BOX | 201040004товар | 1 | 4002395848416 | |
| 47 | 0067 | ШпиндельSPINDLE LOCK | 201498003товар | 1 | 4002395848454 | |
| 48 | 0068 | Защитный кожухGUARD CAP | 201500002товар | 1 | 4002395848461 | |
| 49 | 0069 | Якорь в сбореARMATURE ASSEMBLY | 201220004товар | 1 | 4002395848423 | |
| 50 | 0080 | Оригинальная деталь MilwaukeeNAME PLATE | 940038239товар | 1 |
