Лобзик Milwaukee HD18JS-0 — взрыв-схема
Сервисная страница: Лобзик Milwaukee HD18JS-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: HD18JS-0Артикул инструмента: 4933411170Код схемы: 400041116155 позицийКатегория: Пилы, лобзики и инструмент для резки

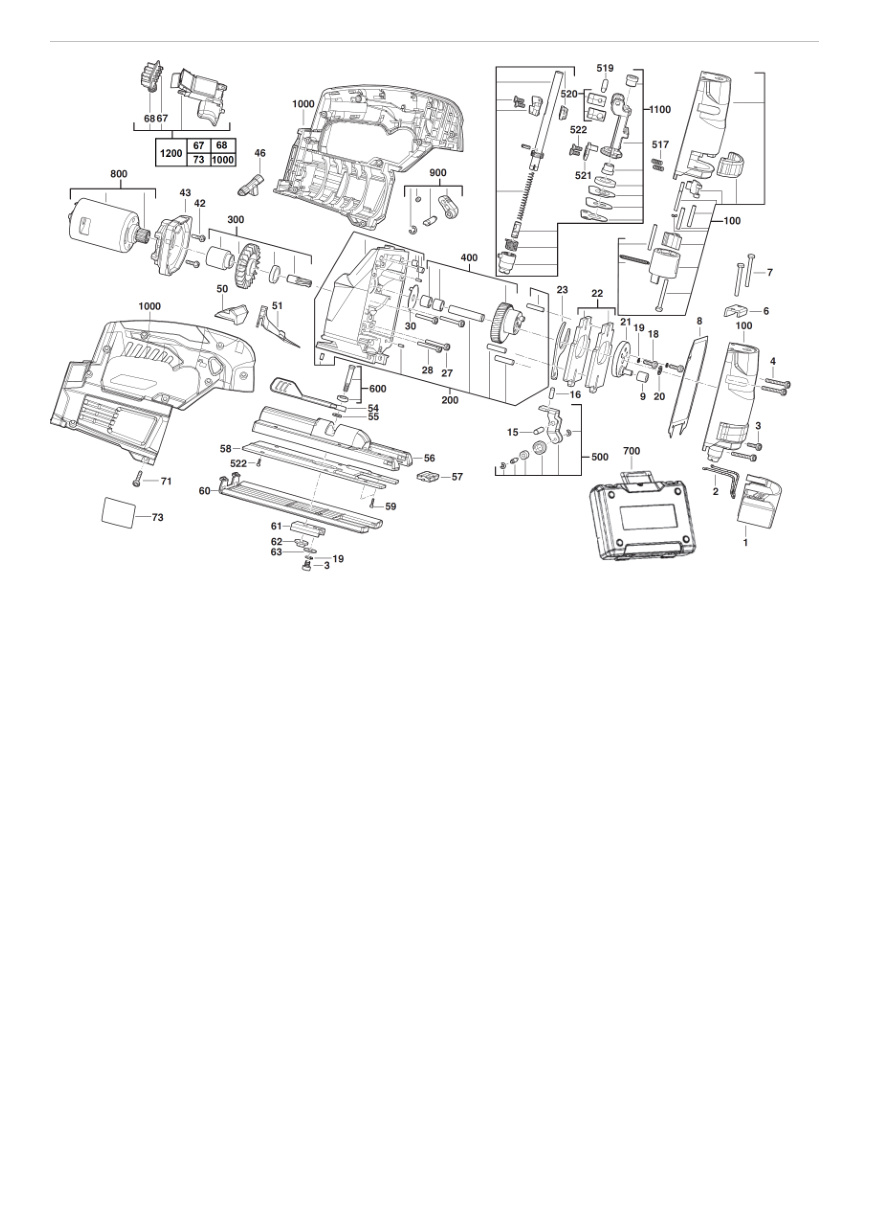

Схема инструмента
Список деталей: Лобзик Milwaukee HD18JS-0
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | КрышкаCOVER | 201162001товар | 1 | 4002395813537 | |
| 2 | 0002 | Оригинальная деталь MilwaukeeWIRE | 201163001товар | 1 | 4002395813544 | |
| 3 | 0003 | ВинтSCREW | 200288041товар | 1 | 4002395813018 | |
| 4 | 0004 | ВинтSCREW | 200288042товар | 1 | ||
| 5 | 0006 | Оригинальная деталь MilwaukeeSTOP | 201168001товар | 1 | ||
| 6 | 0007 | ВинтSCREW | 200288043товар | 1 | ||
| 7 | 0008 | УплотнениеSEAL | 201170001товар | 1 | 4002395813568 | |
| 8 | 0009 | Игольчатый подшипникNEEDLE BEARING | 200378002товар | 1 | ||
| 9 | 0015 | Оригинальная деталь MilwaukeeCYLINDER PIN | 201077002товар | 1 | 4002395813483 | |
| 10 | 0016 | Оригинальная деталь MilwaukeeCYLINDER PIN | 201077003товар | 1 | 4002395813490 | |
| 11 | 0018 | ВинтSCREW | 200288044товар | 1 | ||
| 12 | 0019 | Пружинная шайбаSPRING WASHER | 200319013товар | 1 | 4002395813179 | |
| 13 | 0020 | ПружинаSPRING RING | 201177001товар | 1 | ||
| 14 | 0021 | Оригинальная деталь MilwaukeeECCENTRIC SHEAVE | 201178001товар | 1 | ||
| 15 | 0022 | Оригинальная деталь MilwaukeeBALANCE WEIGHT | 201179001товар | 1 | ||
| 16 | 0023 | Оригинальная деталь MilwaukeeDRIVING PLATE | 201180001товар | 1 | ||
| 17 | 0027 | ВинтSCREW | 200288045товар | 1 | ||
| 18 | 0028 | ВинтSCREW | 200288054товар | 1 | ||
| 19 | 0030 | ШайбаWASHER | 200319015товар | 1 | ||
| 20 | 0042 | ВинтSCREW | 200288046товар | 1 | ||
| 21 | 0043 | ОпораMOTOR SUPPORT | 200424002товар | 1 | 4002395813407 | |
| 22 | 0046 | Оригинальная деталь MilwaukeeKNOB | 200232004товар | 1 | ||
| 23 | 0050 | Оригинальная деталь MilwaukeeCOLLET | 201193001товар | 1 | ||
| 24 | 0051 | Оригинальная деталь MilwaukeeAIR GUIDE | 201194001товар | 1 | ||
| 25 | 0054 | РычагLEVER | 201196001товар | 1 | 4002395813636 | |
| 26 | 0055 | ШайбаWASHER | 200319016товар | 1 | 4002395813193 | |
| 27 | 0056 | Опорная плитаBASE PLATE | 201198001товар | 1 | 4002395813643 | |
| 28 | 0057 | Оригинальная деталь MilwaukeeINSERT | 201199001товар | 1 | ||
| 29 | 0058 | Оригинальная деталь MilwaukeeSLIDE PLATE | 201200001товар | 1 | 4002395813667 | |
| 30 | 0059 | ВинтSCREW | 200288047товар | 1 | ||
| 31 | 0060 | ПодошваGUIDE SHOE | 201202001товар | 1 | 4002395813674 | |
| 32 | 0061 | Оригинальная деталь MilwaukeeCLAMPING PIECE | 201203001товар | 1 | 4002395813681 | |
| 33 | 0062 | ГайкаNUT | 201204001товар | 1 | 4002395813698 | |
| 34 | 0063 | ШайбаWASHER | 200319017товар | 1 | 4002395813209 | |
| 35 | 0067 | РазъёмCONNECTOR | 4931441229товар | 1 | 4002395870073 | |
| 36 | 0068 | ПружинаSPRING | 201206001товар | 1 | 4002395813704 | |
| 37 | 0071 | ВинтSCREW (Pak 9) | 200288048товар | 1 | ||
| 38 | 0073 | Заводская табличкаRATING PLATE | 201210001товар | 1 | ||
| 39 | 0100 | Крышка корпусаHOUSING CAP | 200990004товар | 1 | ||
| 40 | 0200 | Комплект шестерёнGEAR KIT | 200727002товар | 1 | 4002395813223 | |
| 41 | 0300 | Оригинальная деталь MilwaukeePINION | 200308003товар | 1 | 4002395813384 | |
| 42 | 0400 | Оригинальная деталь MilwaukeeWORM GEAR WHEEL | 200936002товар | 1 | ||
| 43 | 0500 | Оригинальная деталь MilwaukeeGUIDE PIECE | 200984002товар | 1 | 4002395813476 | |
| 44 | 0517 | ПружинаSPRING | 201206002товар | 1 | ||
| 45 | 0519 | Оригинальная деталь MilwaukeeCYLINDER PIN | 200550008товар | 1 | ||
| 46 | 0520 | Оригинальная деталь MilwaukeeLINK | 201124001товар | 1 | ||
| 47 | 0521 | Оригинальная деталь MilwaukeePLATE | 201125001товар | 1 | ||
| 48 | 0522 | ВинтSCREW | 201097002товар | 1 | 4002395813292 | |
| 49 | 0600 | РычагLEVER | 200937002товар | 1 | 4002395813452 | |
| 50 | 0700 | КейсCARRYING CASE | 201213001товар | 1 | 4002395813308 | |
| 51 | 0800 | Оригинальная деталь MilwaukeeMOTOR | 200146061товар | 1 | 4002395813360 | |
| 52 | 0900 | РычагLEVER | 200939002товар | 1 | 4002395813469 | |
| 53 | 1000 | РукояткаHANDLE | 200940002товар | 1 | ||
| 54 | 1100 | ШпиндельSPINDLE KIT | 200941002товар | 1 | ||
| 55 | 1200 | ВыключательSWITCH KIT | 4931431735товар | 1 |
