Перфоратор Milwaukee HD18HX-0C — взрыв-схема
Сервисная страница: Перфоратор Milwaukee HD18HX-0C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: HD18HX-0CАртикул инструмента: 4933431558Код схемы: 400042869657 позицийКатегория: Перфораторы и отбойные молотки

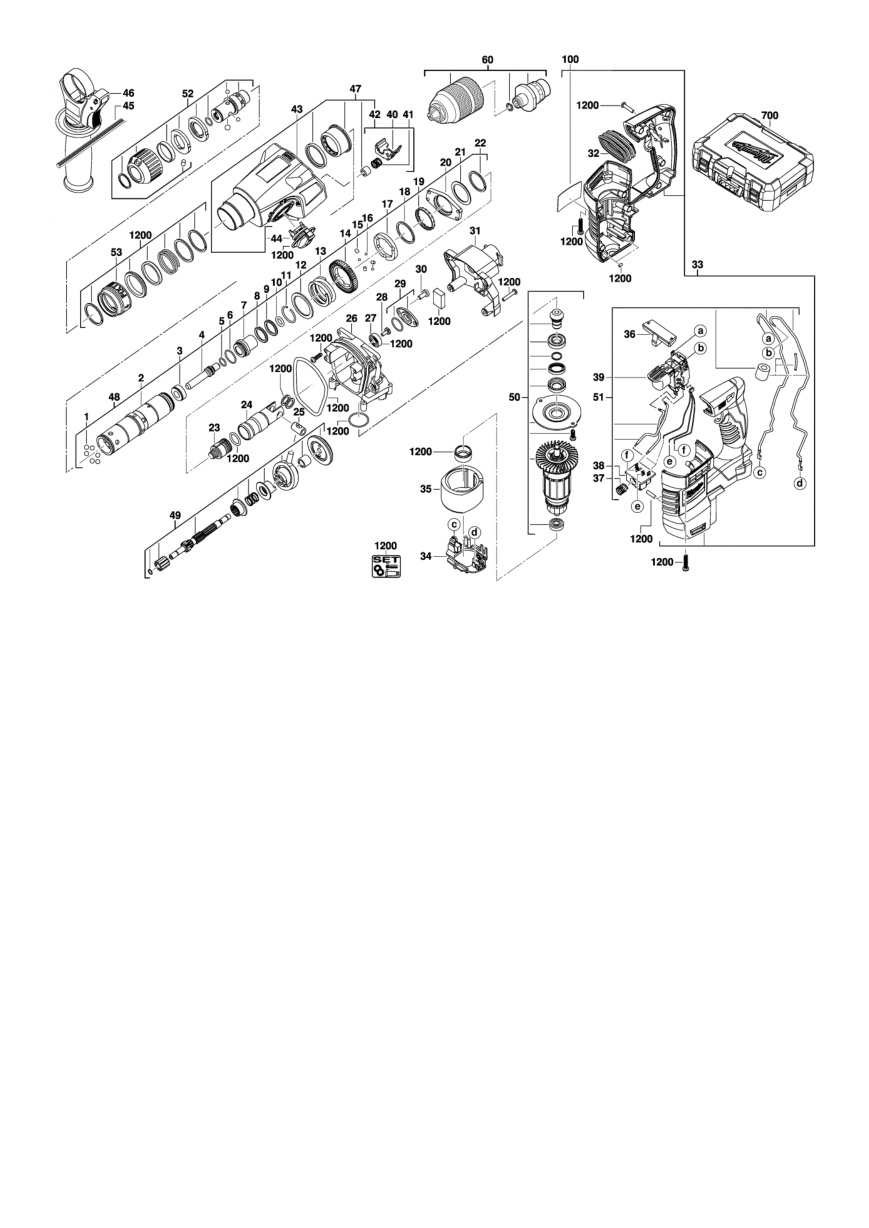

Схема инструмента
Список деталей: Перфоратор Milwaukee HD18HX-0C
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Оригинальная деталь MilwaukeeBALL | 681486001товар | 6 | 4002395851928 | |
| 2 | 0002 | ШпиндельSPINDLE SLEEVE | 621198001товар | 1 | 4002395849086 | |
| 3 | 0003 | ШайбаSTOP WASHER | 692724001товар | 1 | 4002395851997 | |
| 4 | 0004 | Оригинальная деталь MilwaukeeSNAP DIE | 692723001товар | 1 | 4002395851980 | |
| 5 | 0005 | Уплотнительное кольцоO-RING | 4931454454товар | 1 | 4058546008826 | |
| 6 | 0006 | Уплотнительное кольцоO-RING | 562594001товар | 1 | 4002395850648 | |
| 7 | 0007 | ВтулкаSLEEVE | 692722001товар | 1 | 4002395851973 | |
| 8 | 0008 | Уплотнительное кольцоO-RING | 562595001товар | 1 | 4002395850655 | |
| 9 | 0009 | ШайбаWASHER | 633518001товар | 1 | ||
| 10 | 0010 | Уплотнительное кольцоO-RING | 4931454456товар | 1 | 4058546008840 | |
| 11 | 0011 | КлипсаCIRCLIP | 672632001товар | 1 | 4002395851386 | |
| 12 | 0012 | ШайбаWASHER | 633517001товар | 1 | 4002395851331 | |
| 13 | 0013 | ПружинаSPRING | 692735001товар | 1 | 4002395852031 | |
| 14 | 0014 | Оригинальная деталь MilwaukeeREDUCTION GEAR | 611291001товар | 1 | 4002395850693 | |
| 15 | 0015 | Оригинальная деталь MilwaukeePIN | 681235001товар | 3 | 4002395851904 | |
| 16 | 0016 | Оригинальная деталь MilwaukeeBALL | 611405001товар | 3 | 4002395851201 | |
| 17 | 0017 | Оригинальная деталь MilwaukeeCLUTCH | 4931435089товар | 1 | 4002395857678 | |
| 18 | 0018 | КлипсаCIRCLIP | 672634002товар | 1 | ||
| 19 | 0019 | ПодшипникBEARING | 681480001товар | 1 | 4002395851911 | |
| 20 | 0020 | ПодшипникBEARING | 692838001товар | 1 | 4002395849093 | |
| 21 | 0021 | ШайбаWASHER | 633516001товар | 1 | ||
| 22 | 0022 | КлипсаCIRCLIP | 633529001товар | 1 | 4002395851355 | |
| 23 | 0023 | Оригинальная деталь MilwaukeePERCUSSION BODY | 692698001товар | 1 | 4002395849635 | |
| 24 | 0024 | Оригинальная деталь MilwaukeeCYLINDER | 692717001товар | 1 | 4002395851959 | |
| 25 | 0025 | Оригинальная деталь MilwaukeeCYLINDER PIN | 4931436807товар | 1 | 4002395180400 | |
| 26 | 0026 | Оригинальная деталь MilwaukeeBRACKET | 641710001товар | 1 | 4002395849628 | |
| 27 | 0027 | Шариковый подшипникBALL BEARING | 681383001товар | 1 | 4002395802050 | |
| 28 | 0028 | ВинтSCREW | 661504001товар | 1 | 4002395851379 | |
| 29 | 0029 | ПодшипникBEARING END PLATE | 201879001товар | 1 | 4002395848997 | |
| 30 | 0030 | ВинтLOCKING SCREW | 661286001товар | 2 | 4002395851362 | |
| 31 | 0031 | Корпус редуктораGEAR BOX COVER | 591125001товар | 1 | 4002395849079 | |
| 32 | 0032 | Резиновая втулкаRUBBER SLEEVE | 562680001товар | 1 | 4002395849055 | |
| 33 | 0033 | РукояткаHANDLE PIECE | 201838001товар | 1 | 4002395848966 | |
| 34 | 0034 | Комплект угольных щётокCARBON BRUSH SET | 290627001товар | 1 | 4002395850600 | |
| 35 | 0035 | СтаторFIELD LEAD GROMMET | 4931454082товар | 1 | 4002395287574 | |
| 36 | 0036 | РычагLEVER | 591123001товар | 1 | 4002395849062 | |
| 37 | 0037 | ПружинаSPRING | 4931408243товар | 1 | 4002395814466 | |
| 38 | 0038 | Оригинальная деталь MilwaukeeINSERT | 4931416290товар | 1 | 4002395801213 | |
| 39 | 0039 | ВыключательSWITCH | 4931433316товар | 1 | 4002395897315 | |
| 40 | 0040 | Оригинальная деталь MilwaukeeRETAINING PLATE | 4931448985товар | 1 | 4002395256174 | |
| 41 | 0041 | ПружинаSPRING | 692732001товар | 1 | 4002395852017 | |
| 42 | 0042 | Оригинальная деталь MilwaukeePLATE | 201877001товар | 1 | 4002395848973 | |
| 43 | 0043 | Корпус редуктораGEAR BOX | 340124001товар | 1 | ||
| 44 | 0044 | ВыключательSWITCH | 4931448984товар | 1 | 4002395256167 | |
| 45 | 0045 | Оригинальная деталь MilwaukeeDEPTH GAUGE | 4931384434товар | 1 | 4002395719402 | |
| 46 | 0046 | Дополнительная рукояткаAUXILIARY HANDLE | 304389001товар | 1 | 4002395850624 | |
| 47 | 0047 | Корпус редуктораGEAR BOX | 201756001товар | 1 | ||
| 48 | 0048 | ШпиндельSPINDLE | 201758001товар | 1 | 4002395848935 | |
| 49 | 0049 | Оригинальная деталь MilwaukeeREDUCT. GEAR SHAFT | 4931446591товар | 1 | ||
| 50 | 0050 | ЯкорьARMATURE | 4931446592товар | 1 | ||
| 51 | 0051 | ВыключательSWITCH | 201881001товар | 1 | ||
| 52 | 0052 | Оригинальная деталь MilwaukeeADAPTER | 201876001товар | 1 | 4002395850594 | |
| 53 | 0053 | ВтулкаSLEEVE | 522186001товар | 1 | 4002395850631 | |
| 54 | 0060 | ПатронCLUTCH CHUCK ASS. | 201895001товар | 1 | 4002395849666 | |
| 55 | 0100 | Заводская табличкаRATING PLATE | 940488265товар | 1 | 4002395849529 | |
| 56 | 0700 | КейсCARRYING CASE | 304112002товар | 1 | 4002395849031 | |
| 57 | 1200 | Оригинальная деталь MilwaukeeMAINTENANCE SET | 4931433267товар | 1 |
