Перфораторы · схема и детали

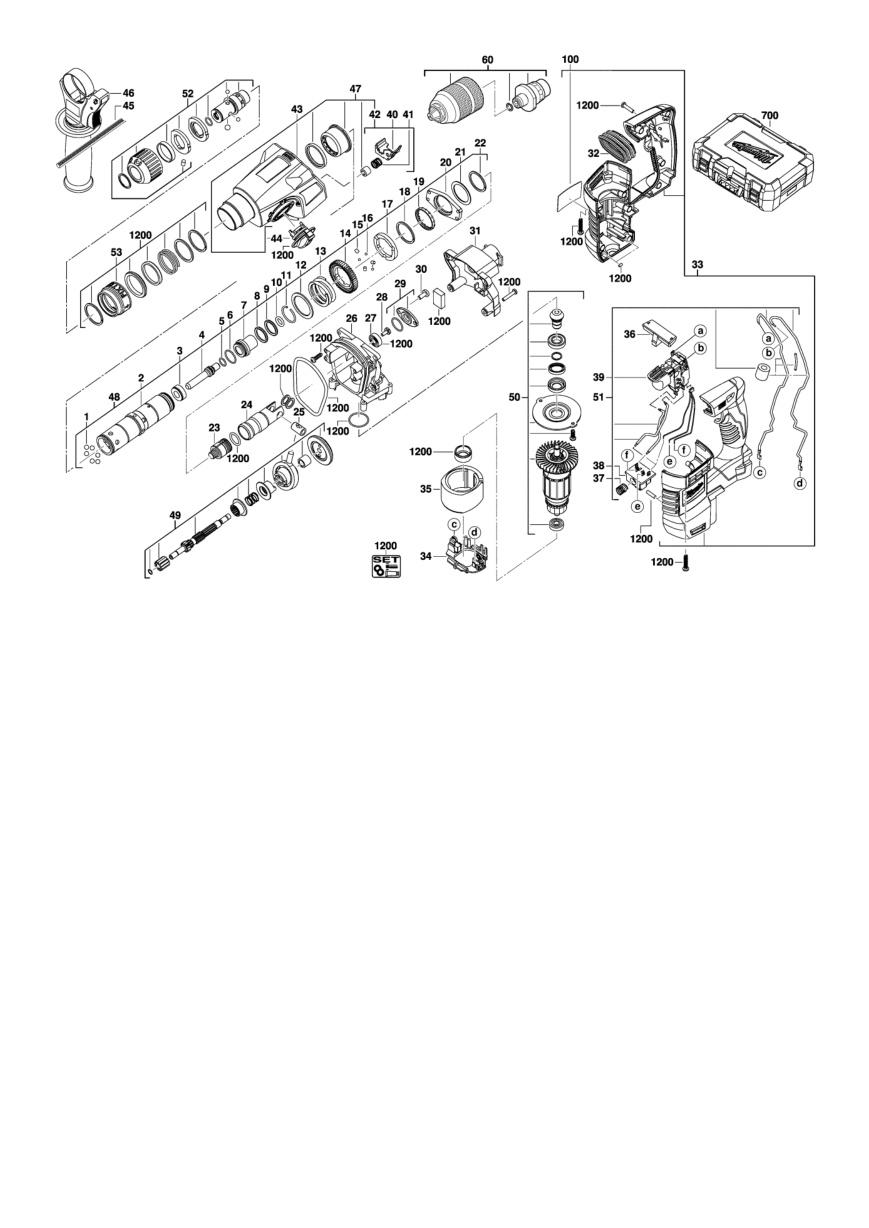

Взрыв-схема Milwaukee HD18HX-0 4933408320
Сервисная страница Milwaukee HD18HX-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933408320HD18HX-0400042869657 позицийКатегория: Перфораторы и отбойные молотки
Список деталей Milwaukee HD18HX-0
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0001 | Оригинальная деталь MilwaukeeBALL | 681486001 | 6 | 4002395851928 | Доступность уточняется |
| 2 | 0002 | ШпиндельSPINDLE SLEEVE | 621198001 | 1 | 4002395849086 | Доступность уточняется |
| 3 | 0003 | ШайбаSTOP WASHER | 692724001 | 1 | 4002395851997 | Доступность уточняется |
| 4 | 0004 | Оригинальная деталь MilwaukeeSNAP DIE | 692723001 | 1 | 4002395851980 | Доступность уточняется |
| 5 | 0005 | Уплотнительное кольцоO-RING | 4931454454 | 1 | 4058546008826 | Доступность уточняется |
| 6 | 0006 | Уплотнительное кольцоO-RING | 562594001 | 1 | 4002395850648 | Доступность уточняется |
| 7 | 0007 | ВтулкаSLEEVE | 692722001 | 1 | 4002395851973 | Доступность уточняется |
| 8 | 0008 | Уплотнительное кольцоO-RING | 562595001 | 1 | 4002395850655 | Доступность уточняется |
| 9 | 0009 | ШайбаWASHER | 633518001 | 1 | Больше не поставляется | |
| 10 | 0010 | Уплотнительное кольцоO-RING | 4931454456 | 1 | 4058546008840 | Доступность уточняется |
| 11 | 0011 | КлипсаCIRCLIP | 672632001 | 1 | 4002395851386 | Доступность уточняется |
| 12 | 0012 | ШайбаWASHER | 633517001 | 1 | 4002395851331 | Доступность уточняется |
| 13 | 0013 | ПружинаSPRING | 692735001 | 1 | 4002395852031 | Доступность уточняется |
| 14 | 0014 | Оригинальная деталь MilwaukeeREDUCTION GEAR | 611291001 | 1 | 4002395850693 | Доступность уточняется |
| 15 | 0015 | Оригинальная деталь MilwaukeePIN | 681235001 | 3 | 4002395851904 | Доступность уточняется |
| 16 | 0016 | Оригинальная деталь MilwaukeeBALL | 611405001 | 3 | 4002395851201 | Доступность уточняется |
| 17 | 0017 | Оригинальная деталь MilwaukeeCLUTCH | 4931435089 | 1 | 4002395857678 | Доступность уточняется |
| 18 | 0018 | КлипсаCIRCLIP | 672634002 | 1 | Больше не поставляется | |
| 19 | 0019 | ПодшипникBEARING | 681480001 | 1 | 4002395851911 | Доступность уточняется |
| 20 | 0020 | ПодшипникBEARING | 692838001 | 1 | 4002395849093 | Доступность уточняется |
| 21 | 0021 | ШайбаWASHER | 633516001 | 1 | Больше не поставляется | |
| 22 | 0022 | КлипсаCIRCLIP | 633529001 | 1 | 4002395851355 | Доступность уточняется |
| 23 | 0023 | Оригинальная деталь MilwaukeePERCUSSION BODY | 692698001 | 1 | 4002395849635 | Доступность уточняется |
| 24 | 0024 | Оригинальная деталь MilwaukeeCYLINDER | 692717001 | 1 | 4002395851959 | Доступность уточняется |
| 25 | 0025 | Оригинальная деталь MilwaukeeCYLINDER PIN | 4931436807 | 1 | 4002395180400 | Доступность уточняется |
| 26 | 0026 | Оригинальная деталь MilwaukeeBRACKET | 641710001 | 1 | 4002395849628 | Доступность уточняется |
| 27 | 0027 | Шариковый подшипникBALL BEARING | 681383001 | 1 | 4002395802050 | Доступность уточняется |
| 28 | 0028 | ВинтSCREW | 661504001 | 1 | 4002395851379 | Доступность уточняется |
| 29 | 0029 | ПодшипникBEARING END PLATE | 201879001 | 1 | 4002395848997 | Доступность уточняется |
| 30 | 0030 | ВинтLOCKING SCREW | 661286001 | 2 | 4002395851362 | Доступность уточняется |
| 31 | 0031 | Корпус редуктораGEAR BOX COVER | 591125001 | 1 | 4002395849079 | Доступность уточняется |
| 32 | 0032 | Резиновая втулкаRUBBER SLEEVE | 562680001 | 1 | 4002395849055 | Доступность уточняется |
| 33 | 0033 | РукояткаHANDLE PIECE | 201838001 | 1 | 4002395848966 | Доступность уточняется |
| 34 | 0034 | Комплект угольных щётокCARBON BRUSH SET | 290627001 | 1 | 4002395850600 | Доступность уточняется |
| 35 | 0035 | СтаторFIELD LEAD GROMMET | 4931454082 | 1 | 4002395287574 | Доступность уточняется |
| 36 | 0036 | РычагLEVER | 591123001 | 1 | 4002395849062 | Доступность уточняется |
| 37 | 0037 | ПружинаSPRING | 4931408243 | 1 | 4002395814466 | Доступность уточняется |
| 38 | 0038 | Оригинальная деталь MilwaukeeINSERT | 4931416290 | 1 | 4002395801213 | Доступность уточняется |
| 39 | 0039 | ВыключательSWITCH | 4931433316 | 1 | 4002395897315 | Доступность уточняется |
| 40 | 0040 | Оригинальная деталь MilwaukeeRETAINING PLATE | 4931448985 | 1 | 4002395256174 | Доступность уточняется |
| 41 | 0041 | ПружинаSPRING | 692732001 | 1 | 4002395852017 | Доступность уточняется |
| 42 | 0042 | Оригинальная деталь MilwaukeePLATE | 201877001 | 1 | 4002395848973 | Доступность уточняется |
| 43 | 0043 | Корпус редуктораGEAR BOX | 340124001 | 1 | Больше не поставляется | |
| 44 | 0044 | ВыключательSWITCH | 4931448984 | 1 | 4002395256167 | Доступность уточняется |
| 45 | 0045 | Оригинальная деталь MilwaukeeDEPTH GAUGE | 4931384434 | 1 | 4002395719402 | Доступность уточняется |
| 46 | 0046 | Дополнительная рукояткаAUXILIARY HANDLE | 304389001 | 1 | 4002395850624 | Доступность уточняется |
| 47 | 0047 | Корпус редуктораGEAR BOX | 201756001 | 1 | Больше не поставляется | |
| 48 | 0048 | ШпиндельSPINDLE | 201758001 | 1 | 4002395848935 | Доступность уточняется |
| 49 | 0049 | Оригинальная деталь MilwaukeeREDUCT. GEAR SHAFT | 4931446591 | 1 | Больше не поставляется | |
| 50 | 0050 | ЯкорьARMATURE | 4931446592 | 1 | Больше не поставляется | |
| 51 | 0051 | ВыключательSWITCH | 201881001 | 1 | Больше не поставляется | |
| 52 | 0052 | Оригинальная деталь MilwaukeeADAPTER | 201876001 | 1 | 4002395850594 | Доступность уточняется |
| 53 | 0053 | ВтулкаSLEEVE | 522186001 | 1 | 4002395850631 | Доступность уточняется |
| 54 | 0060 | ПатронCLUTCH CHUCK ASS. | 201895001 | 1 | 4002395849666 | Доступность уточняется |
| 55 | 0100 | Заводская табличкаRATING PLATE | 940488265 | 1 | 4002395849529 | Доступность уточняется |
| 56 | 0700 | КейсCARRYING CASE | 304112002 | 1 | 4002395849031 | Доступность уточняется |
| 57 | 1200 | Оригинальная деталь MilwaukeeMAINTENANCE SET | 4931433267 | 1 | Больше не поставляется |
Нужна деталь?
Пришлите модель HD18HX-0, артикул 4933408320 и номер позиции на схеме.
