Перфораторы · схема и детали

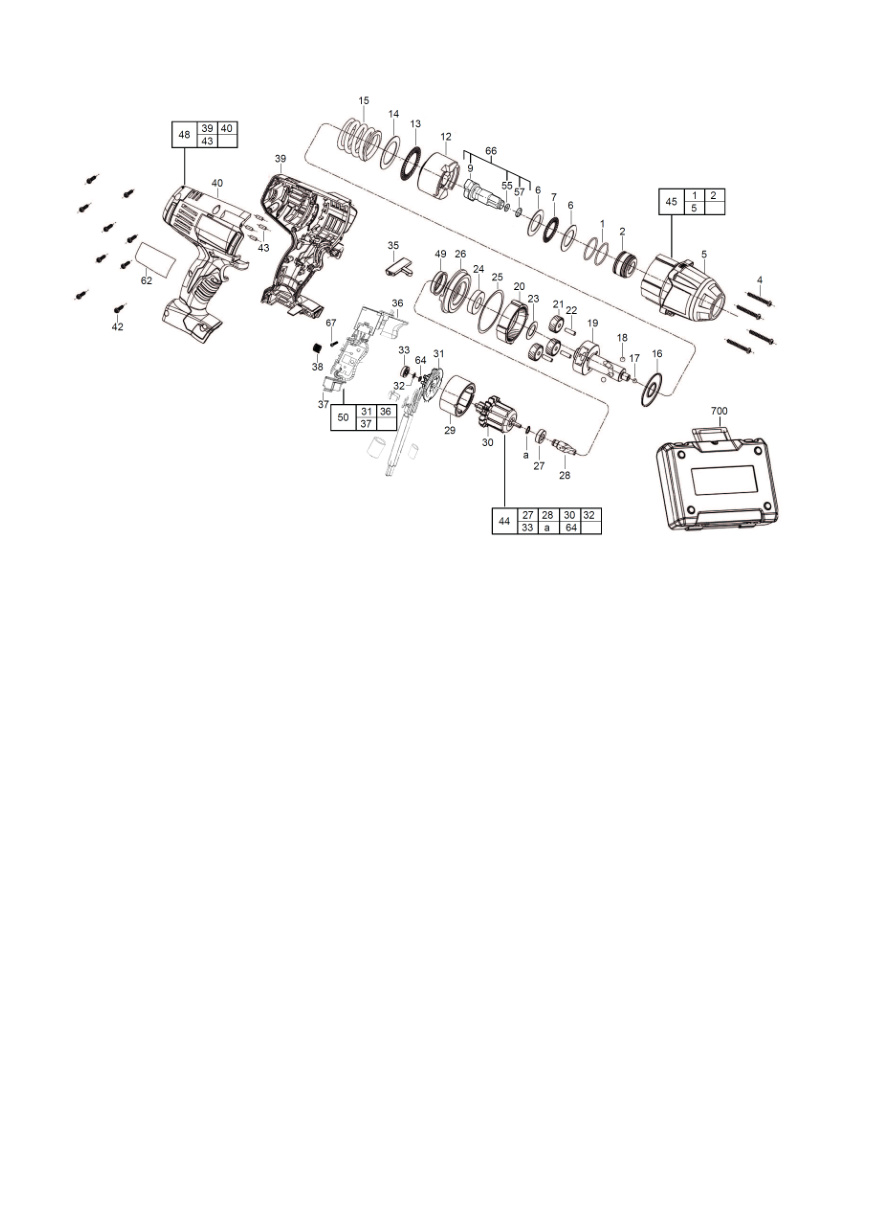

Взрыв-схема Milwaukee HD18HIWF-0 4933441794
Сервисная страница Milwaukee HD18HIWF-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933441794HD18HIWF-0400044720349 позицийКатегория: Перфораторы и отбойные молотки
Список деталей Milwaukee HD18HIWF-0
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0001 | Уплотнительное кольцоO-RING | 570690001 | 2 | 4002395824977 | Доступность уточняется |
| 2 | 0002 | Оригинальная деталь MilwaukeeBUSH | 680413031 | 1 | 4002395823871 | Доступность уточняется |
| 3 | 0004 | ВинтSCREW | 661046002 | 4 | 4002395823772 | Доступность уточняется |
| 4 | 0005 | Крышка корпусаHOUSING CAP | 641356001 | 1 | 4002395824182 | Доступность уточняется |
| 5 | 0006 | ШайбаWASHER | 4931436152 | 2 | 4002395880973 | Доступность уточняется |
| 6 | 0007 | Шариковый подшипникBALL BEARING | 680658012 | 1 | 4002395825080 | Доступность уточняется |
| 7 | 0009 | Оригинальная деталь MilwaukeePUNCH | 4931416491 | 1 | Больше не поставляется | |
| 8 | 0012 | Оригинальная деталь MilwaukeeRAM | 671486010 | 1 | 4002395824991 | Доступность уточняется |
| 9 | 0013 | Шариковый подшипникBALL BEARING | 02800200 | 1 | 4058546068318 | Доступность уточняется |
| 10 | 0014 | ШайбаWASHER | 680335060 | 1 | 4002395823864 | Доступность уточняется |
| 11 | 0015 | Пружина сжатияPRESSURE SPRING | 671588010 | 1 | 4002395823826 | Доступность уточняется |
| 12 | 0016 | ШайбаWASHER | 680335059 | 1 | 4002395823857 | Доступность уточняется |
| 13 | 0017 | Оригинальная деталь MilwaukeeBALL | 680595003 | 1 | 4002395823888 | Доступность уточняется |
| 14 | 0018 | Оригинальная деталь MilwaukeeBALL | 680185001 | 2 | 4002395825042 | Доступность уточняется |
| 15 | 0019 | ШпиндельSPINDLE | 671488015 | 1 | 4002395825004 | Доступность уточняется |
| 16 | 0020 | Оригинальная деталь MilwaukeePLANET WHEEL | 610449013 | 1 | 4002395823697 | Доступность уточняется |
| 17 | 0021 | Оригинальная деталь MilwaukeePLANET GEAR | 4931433835 | 3 | 4002395895441 | Доступность уточняется |
| 18 | 0022 | Оригинальная деталь MilwaukeePIN | 671565004 | 3 | 4002395825028 | Доступность уточняется |
| 19 | 0023 | ШайбаWASHER | 680335058 | 1 | 4002395825059 | Доступность уточняется |
| 20 | 0024 | Шариковый подшипникBALL BEARING | 681340001 | 1 | 4002395824021 | Доступность уточняется |
| 21 | 0025 | ПрокладкаGASKET | 560123001 | 1 | 4002395823666 | Доступность уточняется |
| 22 | 0026 | Корпус двигателяMOTOR HOUSING | 4931472254 | 1 | 4058546284718 | Доступность уточняется |
| 23 | 0027 | Шариковый подшипникBALL BEARING | 4931441228 | 1 | 4002395870066 | Доступность уточняется |
| 24 | 0028 | Оригинальная деталь MilwaukeePINION | 610447020 | 1 | 4002395823673 | Доступность уточняется |
| 25 | 0029 | СтаторELECTRIC FIELD | 4931440971 | 1 | 4002395863198 | Доступность уточняется |
| 26 | 0030 | ЯкорьARMATURE | 4931453442 | 1 | 4002395147939 | Доступность уточняется |
| 27 | 0031 | Комплект угольных щётокCARBON BRUSH SET | 4931441933 | 1 | 4002395256839 | Доступность уточняется |
| 28 | 0032 | ШайбаWASHER | 902206001 | 1 | 4002395824113 | Доступность уточняется |
| 29 | 0033 | Шариковый подшипникBALL BEARING | 681286001 | 1 | 4002395824014 | Доступность уточняется |
| 30 | 0035 | Оригинальная деталь MilwaukeeKNOB | 519198001 | 1 | 4002395823642 | Доступность уточняется |
| 31 | 0036 | ВыключательPRINT.CURIUT SWITCH | 4931445220 | 1 | 4002395256860 | Доступность уточняется |
| 32 | 0037 | РазъёмCONNECTOR | 4931441229 | 1 | 4002395870073 | Доступность уточняется |
| 33 | 0038 | Пружина сжатияPRESSURE SPRING | 4931408243 | 1 | 4002395814466 | Доступность уточняется |
| 34 | 0039 | КорпусLEFT HALF OF HOUSING | 4931441929 | 1 | Больше не поставляется | |
| 35 | 0040 | КорпусRIGHT HALF OF HOUSING | 4931441938 | 1 | 4002395256815 | Доступность уточняется |
| 36 | 0042 | ВинтSCREW | 660024018 | 9 | 4002395823741 | Доступность уточняется |
| 37 | 0043 | Оригинальная деталь MilwaukeeRUBBER BUFFER | 560085001 | 4 | 4002395823659 | Доступность уточняется |
| 38 | 0044 | ЯкорьARMATURE | 201038002 | 1 | 4002395823482 | Доступность уточняется |
| 39 | 0045 | Корпус редуктораGEAR BOX HOUSING | 201040003 | 1 | 4002395823505 | Доступность уточняется |
| 40 | 0048 | КорпусHOUSING COMPLETE | 4931441939 | 1 | 4002395256808 | Доступность уточняется |
| 41 | 0049 | Резиновая крышкаRUBBER CAP | 570692005 | 1 | 4002395824984 | Доступность уточняется |
| 42 | 0050 | ВыключательSWITCH KIT | 4931445221 | 1 | 4002395256853 | Доступность уточняется |
| 43 | 0055 | Уплотнительное кольцоO-RING | 4931416492 | 1 | 4002395898367 | Доступность уточняется |
| 44 | 0057 | КлипсаCIRCLIP | 4931416493 | 1 | 4002395898374 | Доступность уточняется |
| 45 | 0062 | Заводская табличкаRATING PLATE | 4931447223 | 1 | 4002395256877 | Доступность уточняется |
| 46 | 0064 | ШайбаWASHER | 902207001 | 1 | Больше не поставляется | |
| 47 | 0066 | Оригинальная деталь MilwaukeeANVIL | 4931416494 | 1 | 4002395898381 | Доступность уточняется |
| 48 | 0067 | ВинтSCREW | 4931447534 | 1 | 4002395882823 | Доступность уточняется |
| 49 | 0700 | КейсCARRYING CASE | 201607001 | 1 | Больше не поставляется |
Нужна деталь?
Пришлите модель HD18HIWF-0, артикул 4933441794 и номер позиции на схеме.
