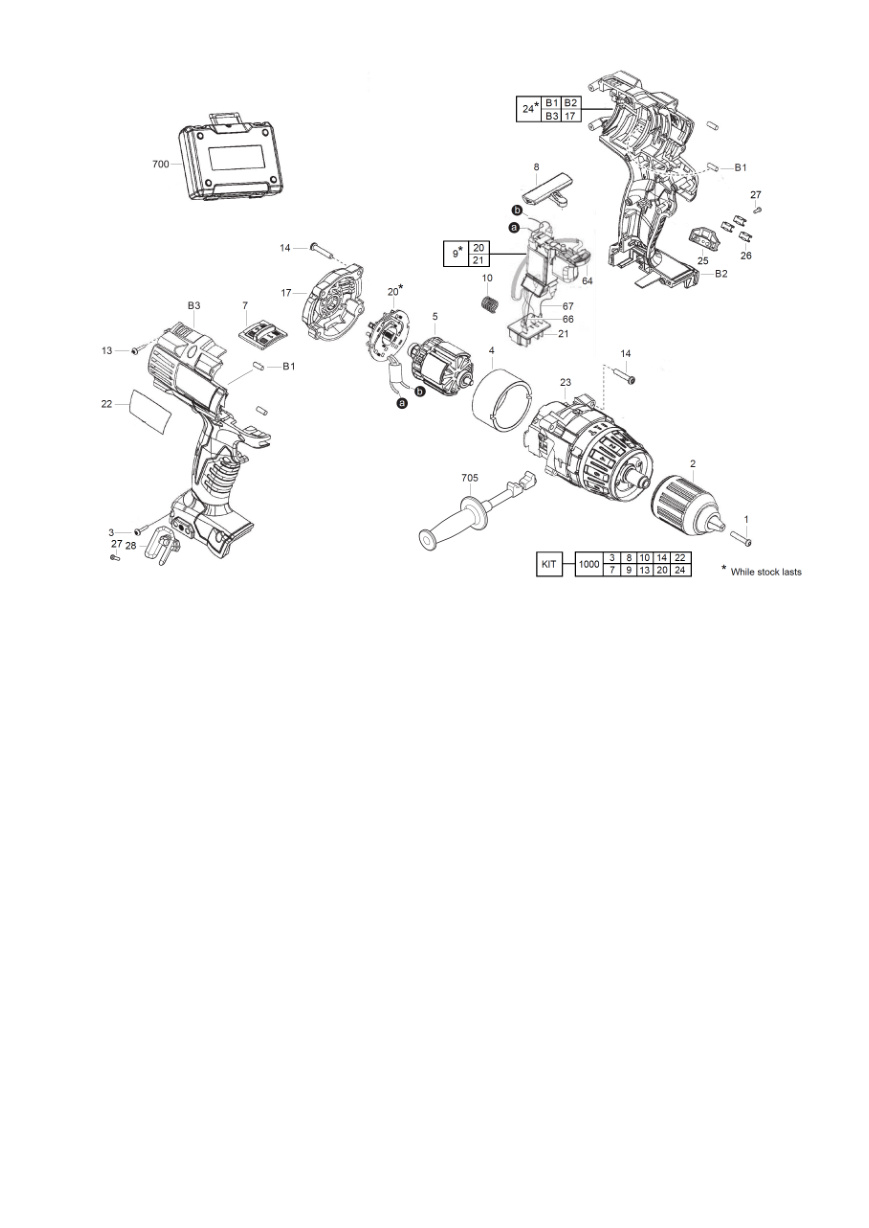

Взрыв-схема Milwaukee HD18DD-32C IN2 4933411190
Сервисная страница Milwaukee HD18DD-32C IN2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933411190HD18DD-32C IN2400041119127 позицийКатегория: Дрели и шуруповёрты
Список деталей Milwaukee HD18DD-32C IN2
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931433297 | 1 | 4002395896684 | Доступность уточняется |
| 2 | 0002 | ПатронCHUCK | 690087008 | 1 | 4002395825196 | Доступность уточняется |
| 3 | 0003 | ВинтSCREW | 660031017 | 1 | 4002395825189 | Доступность уточняется |
| 4 | 0004 | СтаторELECTRIC FIELD | 4931440971 | 1 | 4002395863198 | Доступность уточняется |
| 5 | 0005 | ЯкорьARMATURE | 200216028 | 1 | 4002395825127 | Доступность уточняется |
| 6 | 0007 | ВыключательSLIDING SWITCH | 340425012 | 1 | 4002395825578 | Доступность уточняется |
| 7 | 0008 | Оригинальная деталь MilwaukeeBUTTON | 513257001 | 1 | 4002395825417 | Доступность уточняется |
| 8 | 0009 | ВыключательSWITCH KIT | 4931433075 | 1 | Больше не поставляется | |
| 9 | 0010 | ПружинаSPRING | 4931408243 | 1 | 4002395814466 | Доступность уточняется |
| 10 | 0013 | ВинтSCREW | 660851001 | 1 | 4002395823239 | Доступность уточняется |
| 11 | 0014 | ВинтSCREW | 660031016 | 1 | 4002395825172 | Доступность уточняется |
| 12 | 0017 | Оригинальная деталь MilwaukeeCAP | 512419001 | 1 | 4002395825400 | Доступность уточняется |
| 13 | 0020 | Комплект угольных щётокCARBON BRUSH SET | 4931448223 | 1 | 4002395809400 | Доступность уточняется |
| 14 | 0021 | РазъёмCONNECTOR | 302119005 | 1 | 4002395856152 | Доступность уточняется |
| 15 | 0022 | Заводская табличкаRATING PLATE | 940045314 | 1 | Больше не поставляется | |
| 16 | 0023 | Корпус редуктораGEAR BOX | 200281013 | 1 | 4002395825158 | Доступность уточняется |
| 17 | 0024 | КорпусHOUSING | 200235019 | 1 | Больше не поставляется | |
| 18 | 0025 | Оригинальная деталь MilwaukeeBIT HOLDER | 516723001 | 1 | 4002395828975 | Доступность уточняется |
| 19 | 0026 | Оригинальная деталь MilwaukeeBIT HOLDER | 630206001 | 3 | 4002395819164 | Доступность уточняется |
| 20 | 0027 | ВинтSCREW | 660820001 | 1 | 4002395828920 | Доступность уточняется |
| 21 | 0028 | КрючокHOOK | 516724001 | 1 | 4002395828968 | Доступность уточняется |
| 22 | 0064 | Оригинальная деталь MilwaukeeILLUMINANT | 290177001 | 1 | 4002395806201 | Доступность уточняется |
| 23 | 0066 | КабельCABLE | 770957008 | 1 | Больше не поставляется | |
| 24 | 0067 | КабельCABLE BLACK | 770958007 | 1 | 4002395806195 | Доступность уточняется |
| 25 | 0700 | КейсCARRYING CASE | 200230014 | 1 | 4002395800902 | Доступность уточняется |
| 26 | 0705 | РукояткаHANDLE | 4931416738 | 1 | 4002395827480 | Доступность уточняется |
| 27 | 1000 | Оригинальная деталь MilwaukeeSERVICE KIT | 4931447512 | 1 | 4002395880423 | Доступность уточняется |
Нужна деталь?
Пришлите модель HD18DD-32C IN2, артикул 4933411190 и номер позиции на схеме.
