Пила Milwaukee HD18CS-0 — взрыв-схема
Сервисная страница: Пила Milwaukee HD18CS-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: HD18CS-0Артикул инструмента: 4933419134Код схемы: 400047745856 позицийКатегория: Пилы, лобзики и инструмент для резки

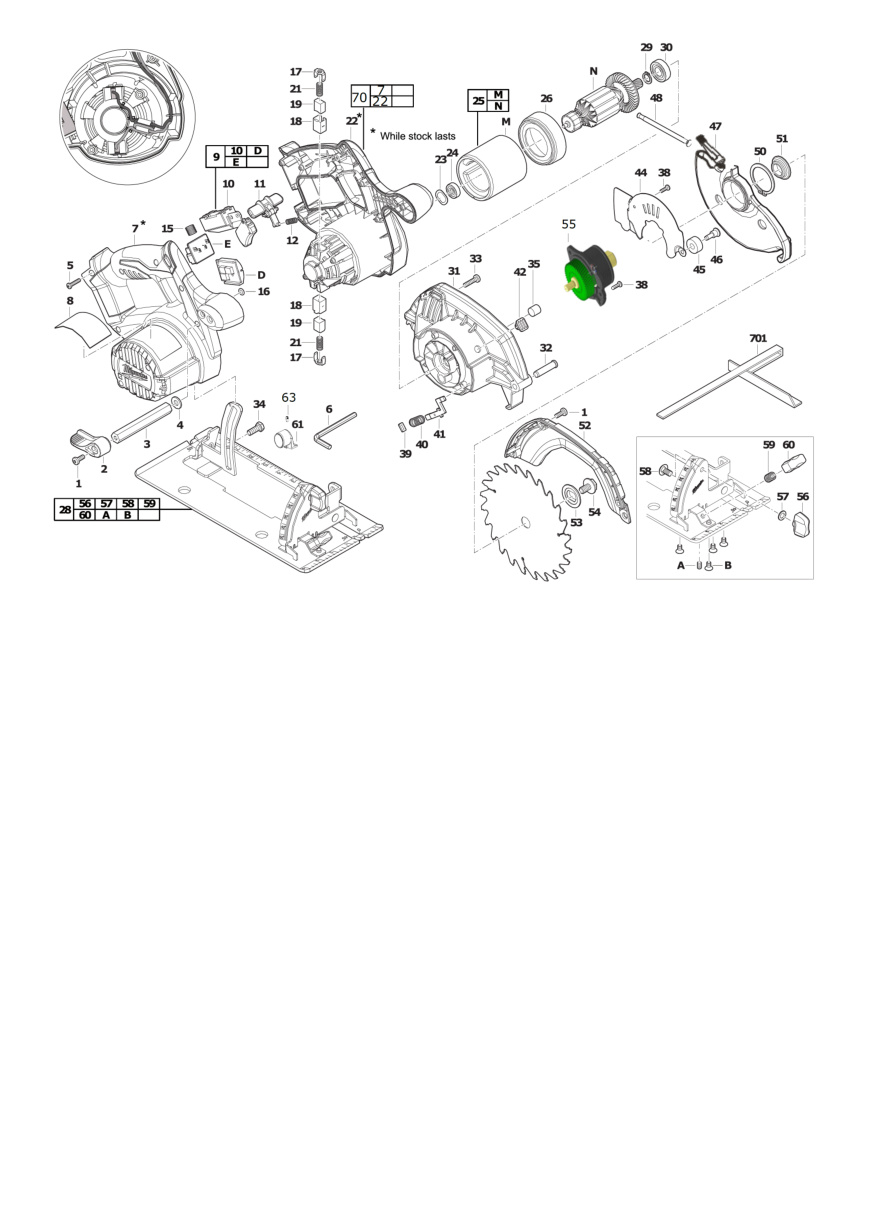

Схема инструмента
Список деталей: Пила Milwaukee HD18CS-0
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 200546005товар | 4 | 4002395804047 | |
| 2 | 0002 | Оригинальная деталь MilwaukeeREBATE DEPTH GAUGE | 200937003товар | 1 | 4002395804054 | |
| 3 | 0003 | Оригинальная деталь MilwaukeeDEPTH GAUGE | 201172001товар | 1 | 4002395804061 | |
| 4 | 0004 | ШайбаWASHER | 201076002товар | 1 | 4002395804078 | |
| 5 | 0005 | ВинтSCREW | 200546006товар | 1 | 4002395804085 | |
| 6 | 0006 | Оригинальная деталь MilwaukeeALLEN KEY | 201173001товар | 1 | 4002395804092 | |
| 7 | 0007 | РукояткаRIGHT HANDLE HALF | 4931473716товар | 1 | 4058546355920 | |
| 8 | 0008 | Заводская табличкаRATING PLATE | 4931473717товар | 1 | 4058546355937 | |
| 9 | 0009 | ВыключательSWITCH RETAINER | 4931473718товар | 1 | 4058546355944 | |
| 10 | 0010 | ВыключательSWITCH | 760245005товар | 1 | 4002395830022 | |
| 11 | 0011 | Оригинальная деталь MilwaukeeDRILL OFF BUTTON | 4931404989товар | 1 | ||
| 12 | 0012 | ПружинаSPRING | 200550003товар | 1 | 4002395804139 | |
| 13 | 0015 | ПружинаSPRING | 200550004товар | 1 | 4002395804146 | |
| 14 | 0016 | Уплотнительное кольцоO-RING | 201255002товар | 1 | 4002395804153 | |
| 15 | 0017 | ПружинаSPRING 2pcs | 201245002товар | 1 | 4002395804160 | |
| 16 | 0018 | Оригинальная деталь MilwaukeeCARBON HOLDER (2) | 200882003товар | 1 | 4002395804177 | |
| 17 | 0019 | Комплект угольных щётокCARBON BRUSH SET | 4931433504товар | 1 | 4002395894109 | |
| 18 | 0021 | ПружинаSPRING (2) | 200550005товар | 1 | 4002395804207 | |
| 19 | 0022 | РукояткаLEFT HANDLE HALF | 4931473719товар | 1 | ||
| 20 | 0023 | ШайбаWASHER | 201166001товар | 1 | ||
| 21 | 0024 | Шариковый подшипникBALL BEARING | 200716002товар | 1 | 4002395804238 | |
| 22 | 0025 | Оригинальная деталь MilwaukeeMOTOR | 290147067товар | 1 | 4002395825561 | |
| 23 | 0026 | КрышкаCOVER | 201165001товар | 1 | 4002395804252 | |
| 24 | 0028 | Оригинальная деталь MilwaukeeGROUND PLATE | 201275002товар | 1 | 4002395804276 | |
| 25 | 0029 | Оригинальная деталь MilwaukeeREDUCTION ADAPTER | 201074002товар | 1 | 4002395804283 | |
| 26 | 0030 | Шариковый подшипникBALL BEARING | 200716003товар | 1 | 4002395804290 | |
| 27 | 0031 | Корпус редуктораGEAR BOX HOUSING | 4931473720товар | 1 | 4058546355968 | |
| 28 | 0032 | Оригинальная деталь MilwaukeePIN | 201167001товар | 1 | ||
| 29 | 0033 | ВинтSCREW | 200546002товар | 1 | 4002395804320 | |
| 30 | 0034 | ВинтSCREW | 200546003товар | 1 | 4002395804337 | |
| 31 | 0035 | Оригинальная деталь MilwaukeeBUSHING | 4931473721товар | 1 | 4058546355975 | |
| 32 | 0038 | ВинтSCREW | 200546004товар | 1 | ||
| 33 | 0039 | Оригинальная деталь MilwaukeeFELT | 201273002товар | 1 | 4002395804382 | |
| 34 | 0040 | ПружинаSPRING | 200550002товар | 1 | 4002395804399 | |
| 35 | 0041 | ШпиндельSPINDLE LOCK | 200979002товар | 1 | 4002395804405 | |
| 36 | 0042 | Оригинальная деталь MilwaukeeLOCKING PIECE | 200541002товар | 1 | 4002395804412 | |
| 37 | 0044 | ФиксаторLATCH PLATE | 201271002товар | 1 | 4002395804436 | |
| 38 | 0045 | Оригинальная деталь MilwaukeeSTOP | 201184001товар | 1 | 4002395804443 | |
| 39 | 0046 | ВинтSCREW | 200546007товар | 1 | ||
| 40 | 0047 | Защитный кожухGUARD CAP | 4931473722товар | 1 | 4058546355982 | |
| 41 | 0048 | ПружинаSPRING | 200550006товар | 1 | 4002395804474 | |
| 42 | 0050 | Оригинальная деталь MilwaukeeREDUCTION ADAPTER | 201074003товар | 1 | 4002395804498 | |
| 43 | 0051 | ФланецFLANGE | 201175001товар | 1 | 4002395804504 | |
| 44 | 0052 | Защитный кожухGUARD CAP | 201176001товар | 1 | ||
| 45 | 0053 | ФланецFLANGE | 201181001товар | 1 | 4002395804528 | |
| 46 | 0054 | ВинтSCREW | 200546008товар | 1 | 4002395804535 | |
| 47 | 0055 | Оригинальная деталь MilwaukeeGEAR UNIT | 200589004товар | 1 | 4002395804542 | |
| 48 | 0056 | ГайкаWING NUT | 201058002товар | 1 | 4002395804559 | |
| 49 | 0057 | ШайбаWASHER | 201076003товар | 1 | ||
| 50 | 0058 | ВинтSCREW | 201182001товар | 1 | 4002395804573 | |
| 51 | 0059 | ПружинаSPRING | 200550007товар | 1 | 4002395804580 | |
| 52 | 0060 | ГайкаWING NUT | 201058003товар | 1 | 4002395804597 | |
| 53 | 0061 | РазъёмDUST EXTR.CONNECTOR | 4931427383товар | 1 | 4002395847112 | |
| 54 | 0063 | ВинтSCREW | 4931473723товар | 1 | 4058546355999 | |
| 55 | 0070 | КорпусHOUSING | 4931480722товар | 1 | 4058546427375 | |
| 56 | 0701 | Оригинальная деталь MilwaukeePARALLEL GUIDE | 43300100товар | 1 | 4002395872091 |
