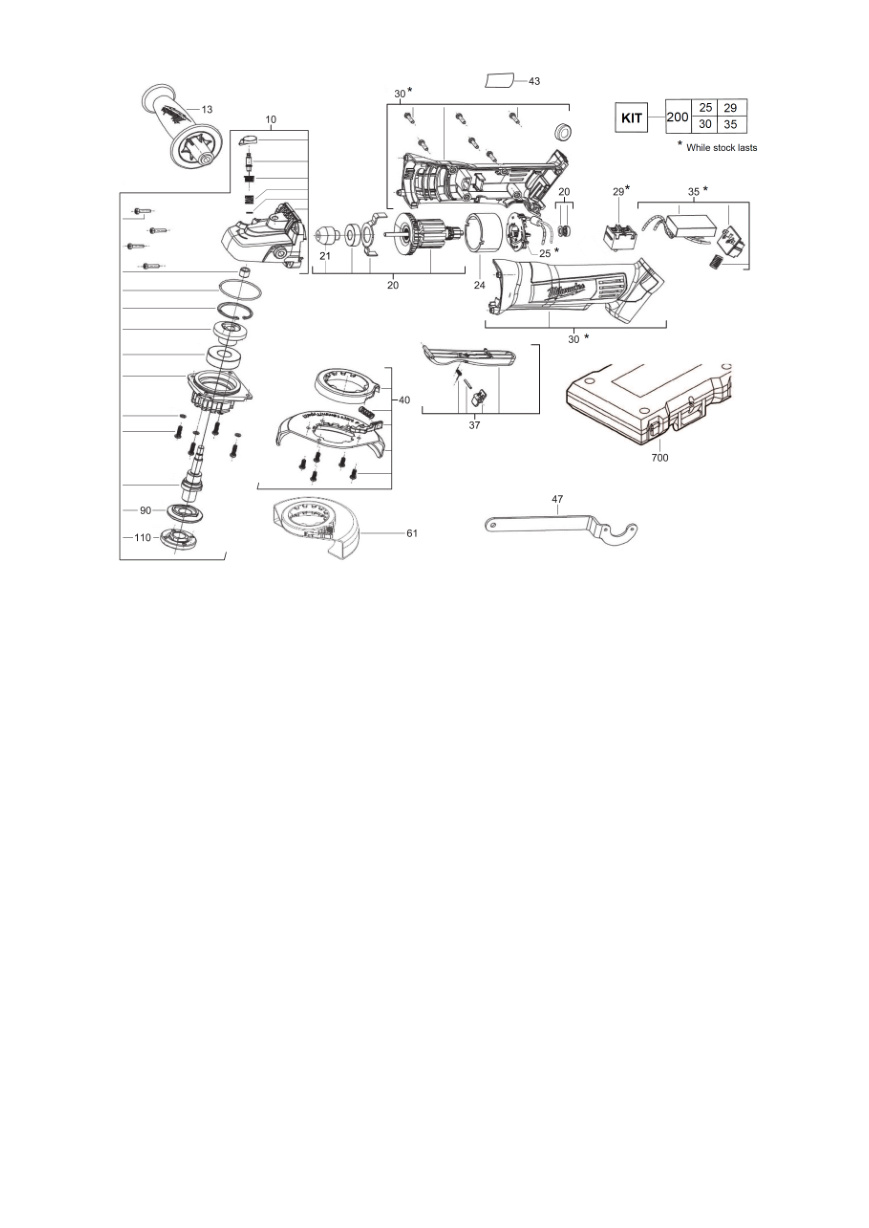

Взрыв-схема Milwaukee HD18AG125-0 4933441502
Сервисная страница Milwaukee HD18AG125-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933441502HD18AG125-0400045862618 позицийКатегория: Угловые шлифовальные машины
Список деталей Milwaukee HD18AG125-0
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0010 | Комплект шестерёнGEAR KIT | 4931461672 | 1 | Больше не поставляется | |
| 2 | 0013 | Оригинальная деталь MilwaukeeHOLDING GRIP | 340067001 | 1 | 4002395814763 | Доступность уточняется |
| 3 | 0020 | ЯкорьARMATURE | 4931461676 | 1 | 4058546039097 | Доступность уточняется |
| 4 | 0021 | Оригинальная деталь MilwaukeePINION | 4931461677 | 1 | 4058546039103 | Доступность уточняется |
| 5 | 0024 | СтаторELECTRIC FIELD | 4931440971 | 1 | 4002395863198 | Доступность уточняется |
| 6 | 0025 | Комплект угольных щётокCARBON BRUSH SET | 4931431774 | 1 | 4002395898473 | Доступность уточняется |
| 7 | 0029 | ВыключательSWITCH ON-OFF | 4931431818 | 1 | Больше не поставляется | |
| 8 | 0030 | КорпусHOUSING | 200074004 | 1 | Больше не поставляется | |
| 9 | 0035 | Оригинальная деталь MilwaukeeELECTRONIC ELEMENT | 200372005 | 1 | Больше не поставляется | |
| 10 | 0037 | Кнопка выключателяSWITCH BUTTON | 200979003 | 1 | 4002395814749 | Доступность уточняется |
| 11 | 0040 | Защитный кожухGUARD CAP | 4931433328 | 1 | Больше не поставляется | |
| 12 | 0043 | Заводская табличкаRATING PLATE | 4931461675 | 1 | 4058546039080 | Доступность уточняется |
| 13 | 0047 | КлючSPANNER M14 | 632145002 | 1 | 4002395823727 | Доступность уточняется |
| 14 | 0061 | Защитный кожухGUARD CAP | 4931416127 | 1 | Больше не поставляется | |
| 15 | 0090 | ФланецFLANGE | 4931461674 | 1 | 4058546039073 | Доступность уточняется |
| 16 | 0110 | Фланцевая гайкаFLANGE NUT | 4931441309 | 1 | 4002395887699 | Доступность уточняется |
| 17 | 0200 | КорпусHOUSING/SWITCH/PCBA ASSY | 4931466314 | 1 | 4058546275310 | Доступность уточняется |
| 18 | 0700 | КейсCARRYING CASE | 200230015 | 1 | Больше не поставляется |
