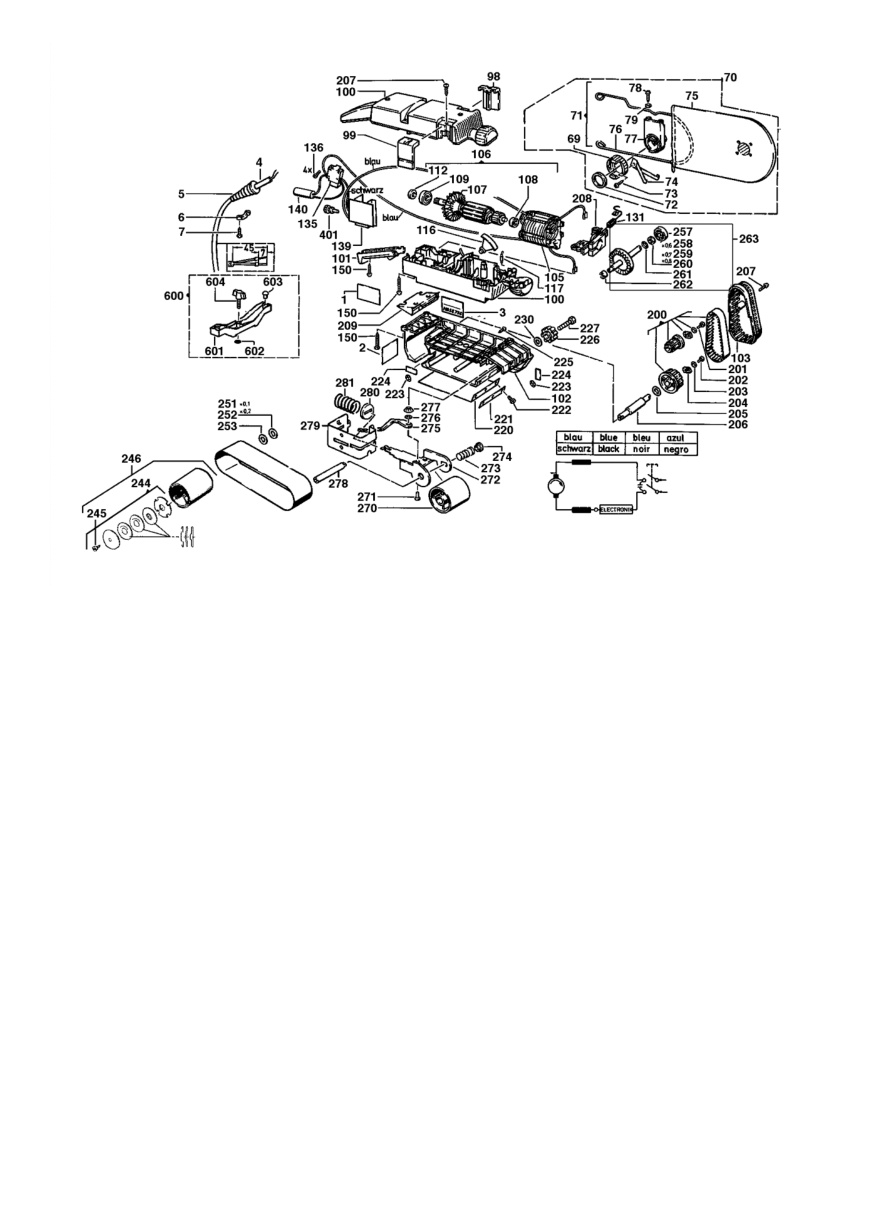

Взрыв-схема Milwaukee HBSE75S 4933385135
Сервисная страница Milwaukee HBSE75S. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933385135HBSE75S400038513684 позицийКатегория: Шлифовальные и полировальные машины
Список деталей Milwaukee HBSE75S
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0001 | Оригинальная деталь MilwaukeeSANDING TABLE | 4931312512 | 1 | Больше не поставляется | |
| 2 | 0002 | Заводская табличкаRATING PLATE | 4931385147 | 1 | Больше не поставляется | |
| 3 | 0003 | Оригинальная деталь MilwaukeeNAME PLATE | 4931382311 | 1 | 4002395691104 | Доступность уточняется |
| 4 | 0004 | Соединительный кабельCONNECTION CABLE | 4931250832 | 1 | 4002395586042 | Доступность уточняется |
| 5 | 0005 | ВтулкаCABLE ENTRY SLEEVE | 4931312510 | 1 | Больше не поставляется | |
| 6 | 0006 | Зажим кабеляCABLE COLLAR | 4931312542 | 1 | Больше не поставляется | |
| 7 | 0007 | ВинтSCREW D 7981 3,9X40 | 4931622399 | 2 | 4002395697700 | Доступность уточняется |
| 8 | 0071 | Оригинальная деталь MilwaukeeTHRUST PIECE | 4931312524 | 1 | Больше не поставляется | |
| 9 | 0072 | ПрокладкаGASKET | 4931312488 | 1 | Больше не поставляется | |
| 10 | 0073 | ВинтSCREW | 4931618253 | 13 | 4002395694945 | Доступность уточняется |
| 11 | 0074 | ПружинаPLATE SPRING | 4931312490 | 1 | Больше не поставляется | |
| 12 | 0076 | Оригинальная деталь MilwaukeeTHRUST PIECE | 4931312550 | 1 | Больше не поставляется | |
| 13 | 0077 | Оригинальная деталь MilwaukeeWIRE STRAP | 4931312551 | 1 | Больше не поставляется | |
| 14 | 0078 | ВинтSCREW | 4931618253 | 2 | 4002395694945 | Доступность уточняется |
| 15 | 0079 | ДискDISC D 7349 4,3 | 4931619534 | 4 | Больше не поставляется | |
| 16 | 0098 | КрышкаCOVER | 4931385145 | 1 | Больше не поставляется | |
| 17 | 0099 | КрышкаCOVER | 4931385146 | 1 | Больше не поставляется | |
| 18 | 0100 | Корпус двигателяMOTOR HOUSING | 4931385142 | 1 | Больше не поставляется | |
| 19 | 0101 | РукояткаHANDLE COVER | 4931385143 | 1 | Больше не поставляется | |
| 20 | 0102 | КорпусHOUSING | 4931312516 | 1 | Больше не поставляется | |
| 21 | 0103 | Защитный кожухBELT GUARD | 4931312517 | 1 | Больше не поставляется | |
| 22 | 0105 | СтаторELECTRIC FIELD | 4931341218 | 1 | Больше не поставляется | |
| 23 | 0106 | ЯкорьARMATURE | 4931312503 | 1 | Больше не поставляется | |
| 24 | 0107 | ВентиляторFAN | 4931312549 | 1 | Больше не поставляется | |
| 25 | 0108 | Шариковый подшипникBALL BEARING | 4931312590 | 1 | Больше не поставляется | |
| 26 | 0109 | Шариковый подшипникBALL BEARING | 4931312591 | 1 | Больше не поставляется | |
| 27 | 0112 | Оригинальная деталь MilwaukeeCLAMPING RING | 4931312548 | 1 | Больше не поставляется | |
| 28 | 0116 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931341224 | 1 | Больше не поставляется | |
| 29 | 0117 | Оригинальная деталь MilwaukeeCHARGE ELIMINATOR | 4931312539 | 1 | Больше не поставляется | |
| 30 | 0131 | Комплект угольных щётокCARBON BRUSH SET | 4931392555 | 1 | Больше не поставляется | |
| 31 | 0135 | ВыключательSWITCH | 4931385148 | 1 | Больше не поставляется | |
| 32 | 0136 | ВинтSCREW | 4931621772 | 4 | 4002395695973 | Доступность уточняется |
| 33 | 0139 | Оригинальная деталь MilwaukeeELECTRONIC ELEMENT | 4931312513 | 1 | Больше не поставляется | |
| 34 | 0140 | Оригинальная деталь MilwaukeeINTERFERENCE SUPPR. | 4931312505 | 1 | Больше не поставляется | |
| 35 | 0150 | ВинтSCREW D 7981 3,9X32 | 4931621515 | 13 | 4002395695508 | Доступность уточняется |
| 36 | 0200 | Оригинальная деталь MilwaukeeFLAT TOOTHED BELT | 4931312518 | 1 | Больше не поставляется | |
| 37 | 0201 | ВинтSCREW D 933 AM 4X10 8G | 4931614281 | 1 | Больше не поставляется | |
| 38 | 0202 | ВинтSCREW D 933 M 4X10 LKS | 4931622130 | 1 | Больше не поставляется | |
| 39 | 0203 | ДискDISC D 7349 4,3 | 4931619534 | 2 | Больше не поставляется | |
| 40 | 0204 | Оригинальная деталь MilwaukeeDRIVER | 4931312519 | 2 | Больше не поставляется | |
| 41 | 0205 | ДискDISC N874237 A 10,1X18X1 | 4931621874 | 1 | 4002395696222 | Доступность уточняется |
| 42 | 0206 | Оригинальная деталь MilwaukeeDRIVING SHAFT | 4931312521 | 1 | Больше не поставляется | |
| 43 | 0207 | ВинтSCREW | 4931618253 | 7 | 4002395694945 | Доступность уточняется |
| 44 | 0208 | Оригинальная деталь MilwaukeePILLOW BLOCK | 4931341217 | 1 | Больше не поставляется | |
| 45 | 0209 | Оригинальная деталь MilwaukeeDUST REFLECTOR | 4931385249 | 1 | Больше не поставляется | |
| 46 | 0220 | Оригинальная деталь MilwaukeeGRINDING BASE | 4931312527 | 1 | Больше не поставляется | |
| 47 | 0221 | Оригинальная деталь MilwaukeePRESSURE PAD | 4931312528 | 1 | 4002395596591 | Доступность уточняется |
| 48 | 0222 | ВинтSCREW D 84 M 4X8 | 4931612491 | 3 | 4002395694082 | Доступность уточняется |
| 49 | 0223 | КлипсаSHAFT CLIP N874269 4 | 4931621589 | 2 | Больше не поставляется | |
| 50 | 0224 | ШайбаWASHER | 4931312526 | 2 | Больше не поставляется | |
| 51 | 0225 | ВинтSCREW D 7981 BZ 3,9X13 | 4931623591 | 2 | 4002395703005 | Доступность уточняется |
| 52 | 0226 | РукояткаHANDLE | 4931318333 | 1 | Больше не поставляется | |
| 53 | 0227 | ВинтSCREW | 4931318299 | 1 | Больше не поставляется | |
| 54 | 0230 | ШайбаSEALING WASHER | 4931318294 | 1 | Больше не поставляется | |
| 55 | 0244 | Оригинальная деталь MilwaukeeDRIVING ROLL | 4931361968 | 1 | Больше не поставляется | |
| 56 | 0245 | ВинтSCREW M5X12 | 4931622132 | 1 | Больше не поставляется | |
| 57 | 0246 | Оригинальная деталь MilwaukeeDRIVING ROLL | 4931361968 | 1 | Больше не поставляется | |
| 58 | 0252 | ДискDISC N874237 15,1X20X0,2 | 4931808523 | 1 | Больше не поставляется | |
| 59 | 0253 | ДискDISC | 4931621983 | 1 | 4002395696536 | Доступность уточняется |
| 60 | 0257 | Шариковый подшипникBALL BEARING | 4931926600 | 1 | Больше не поставляется | |
| 61 | 0258 | ДискDISC N874237 10,1X16X0,6 | 4931621959 | 1 | Больше не поставляется | |
| 62 | 0259 | ДискDISC N874237 10,1X16X0,7 | 4931621960 | 1 | Больше не поставляется | |
| 63 | 0260 | ДискDISC N874237 10,1X16X0,8 | 4931621961 | 1 | Больше не поставляется | |
| 64 | 0261 | ДискDISC | 4931621824 | 1 | Больше не поставляется | |
| 65 | 0262 | Игольчатый подшипникNEEDLE BEARING | 4931219424 | 1 | 4002395583874 | Доступность уточняется |
| 66 | 0263 | Оригинальная деталь MilwaukeeGEAR SHAFT | 4931312523 | 1 | Больше не поставляется | |
| 67 | 0270 | РоликGUIDE ROLLER | 4931312530 | 1 | Больше не поставляется | |
| 68 | 0271 | Оригинальная деталь MilwaukeeTUBULAR RIVET | 4931622129 | 1 | Больше не поставляется | |
| 69 | 0272 | Оригинальная деталь MilwaukeeYOKE | 4931312529 | 1 | Больше не поставляется | |
| 70 | 0273 | ПружинаSPRING | 4931312535 | 1 | Больше не поставляется | |
| 71 | 0274 | ШайбаSEALING WASHER | 4931312536 | 1 | Больше не поставляется | |
| 72 | 0275 | РычагLEVER | 4931312533 | 1 | Больше не поставляется | |
| 73 | 0276 | Пружинная шайбаSPRING WASHER D 137 A 6 | 4931621678 | 1 | 4002395695782 | Доступность уточняется |
| 74 | 0277 | КлипсаSHAFT CLIP | 4931622127 | 1 | Больше не поставляется | |
| 75 | 0278 | Оригинальная деталь MilwaukeeGUIDE SHAFT | 4931318329 | 1 | Больше не поставляется | |
| 76 | 0279 | Оригинальная деталь MilwaukeeANGLE | 4931312534 | 1 | Больше не поставляется | |
| 77 | 0280 | ПружинаSPRING PLATE | 4931312532 | 1 | Больше не поставляется | |
| 78 | 0281 | ПружинаSPRING | 4931312531 | 1 | Больше не поставляется | |
| 79 | 0401 | Оригинальная деталь MilwaukeeSET WHEEL | 4931339161 | 1 | Больше не поставляется | |
| 80 | 0600 | Оригинальная деталь MilwaukeeFOOT | 4931312552 | 2 | Больше не поставляется | |
| 81 | 0601 | Оригинальная деталь MilwaukeeFOOT | 4931312553 | 2 | Больше не поставляется | |
| 82 | 0602 | Уплотнительное кольцоO-RING N874701 5X1 | 4931941082 | 2 | 4002395706945 | Доступность уточняется |
| 83 | 0603 | ЗаглушкаPLUG | 4931312554 | 4 | Больше не поставляется | |
| 84 | 0604 | ВинтWINGED SCREW | 4931312555 | 2 | Больше не поставляется |
Нужна деталь?
Пришлите модель HBSE75S, артикул 4933385135 и номер позиции на схеме.
