Перфоратор Milwaukee HACO850 — взрыв-схема
Сервисная страница: Перфоратор Milwaukee HACO850. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: HACO850Артикул инструмента: 4933498603Код схемы: 400050365065 позицийКатегория: Перфораторы и отбойные молотки

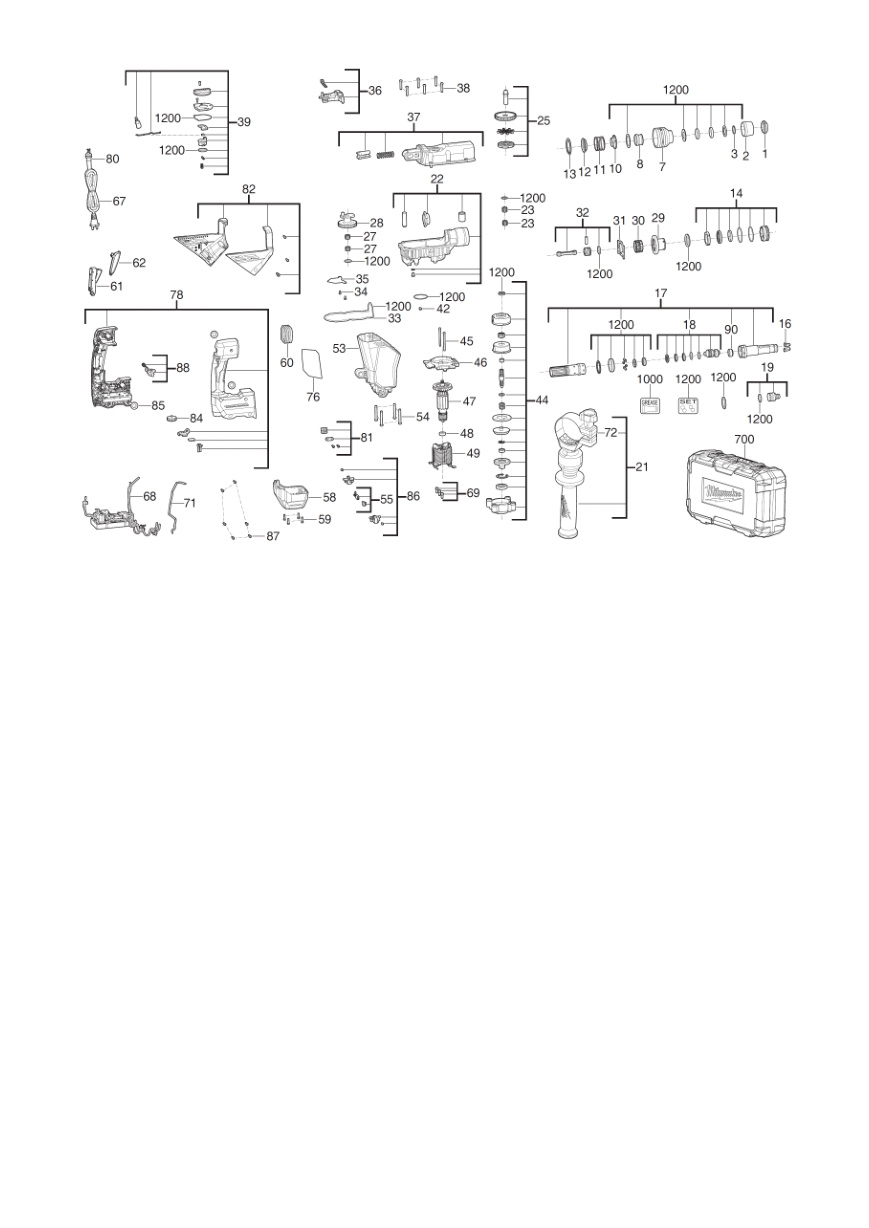

Схема инструмента
Список деталей: Перфоратор Milwaukee HACO850
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Резиновая крышкаRUBBER CAP | 4931435353товар | 1 | 4002395889136 | |
| 2 | 0002 | Оригинальная деталь MilwaukeeCAP | 4931435133товар | 1 | 4002395858576 | |
| 3 | 0003 | Оригинальная деталь MilwaukeeHOLDING RING | 4931435134товар | 1 | 4002395858583 | |
| 4 | 0007 | Оригинальная деталь MilwaukeeCOLLAR | 4931435138товар | 1 | 4002395859221 | |
| 5 | 0008 | Оригинальная деталь MilwaukeeINTERLOCK SLEAVE | 4931435139товар | 1 | 4002395859238 | |
| 6 | 0010 | Элемент блокировкиINTERLOCK ELEMENT | 4931466761товар | 1 | 4058546279783 | |
| 7 | 0011 | ПружинаSPRING | 4931435140товар | 1 | 4002395859245 | |
| 8 | 0012 | Оригинальная деталь MilwaukeePLATE | 633152001товар | 1 | 4002395857708 | |
| 9 | 0013 | ШайбаPROTECTION WASHER | 4931435141товар | 1 | 4002395859252 | |
| 10 | 0014 | ПодшипникBEARING END PLATE | 4931466634товар | 1 | 4058546278519 | |
| 11 | 0016 | Оригинальная деталь MilwaukeeCAM | 4931435144товар | 2 | 4002395859283 | |
| 12 | 0017 | ШпиндельSPINDLE KIT | 4931466635товар | 1 | 4058546278526 | |
| 13 | 0018 | Оригинальная деталь MilwaukeeSNAP DIE | 4931466636товар | 1 | 4058546278533 | |
| 14 | 0019 | Оригинальная деталь MilwaukeePERCUSSION BODY | 4931466637товар | 1 | 4058546278540 | |
| 15 | 0021 | Дополнительная рукояткаAUXILIARY HANDLE | 4931466638товар | 1 | 4058546278557 | |
| 16 | 0022 | Корпус редуктораGEAR BOX | 4931466832товар | 1 | 4058546280499 | |
| 17 | 0023 | Игольчатый подшипникNEEDLE BEARING | 4931466640товар | 2 | 4058546278571 | |
| 18 | 0025 | Оригинальная деталь MilwaukeeSLIP CLUTCH | 4931466641товар | 1 | 4058546278588 | |
| 19 | 0027 | Игольчатый подшипникNEEDLE BEARING | 4931435168товар | 2 | 4002395860623 | |
| 20 | 0028 | Оригинальная деталь MilwaukeeCRANK WHEEL | 4931466642товар | 1 | 4058546278595 | |
| 21 | 0029 | Оригинальная деталь MilwaukeeBEVEL GEAR | 4931466643товар | 1 | 4058546278601 | |
| 22 | 0030 | Оригинальная деталь MilwaukeeSET COLLAR | 4931466644товар | 1 | 4058546278618 | |
| 23 | 0031 | Оригинальная деталь MilwaukeeLOCKING PLATE | 4931466645товар | 1 | 4058546278625 | |
| 24 | 0032 | Оригинальная деталь MilwaukeePISTON AND CONROD ASSY | 4931506346товар | 1 | 4058546556600 | |
| 25 | 0033 | ПрокладкаGASKET | 4931495609товар | 1 | 4058546492779 | |
| 26 | 0034 | ВинтSCREW | 4931506119товар | 2 | 4058546554330 | |
| 27 | 0035 | ФиксаторLATCH PLATE | 4931466647товар | 1 | 4058546278649 | |
| 28 | 0036 | Оригинальная деталь MilwaukeeADJUSTING PIECE | 4931466648товар | 1 | 4058546278656 | |
| 29 | 0037 | Корпус редуктораGEAR BOX ASSY | 4931506748товар | 1 | 4058546560621 | |
| 30 | 0038 | ВинтSCREW | 4931435158товар | 6 | 4002395860722 | |
| 31 | 0039 | ВыключательSWITCH | 4931466835товар | 1 | 4058546280529 | |
| 32 | 0042 | ВинтSCREW | 4931435162товар | 1 | 4002395860760 | |
| 33 | 0044 | Оригинальная деталь MilwaukeeCOUPLING SET | 4931466836товар | 1 | 4058546280536 | |
| 34 | 0045 | ВинтSCREW | 4931466837товар | 2 | 4058546280543 | |
| 35 | 0046 | КорпусFAN HOUSING | 4931506749товар | 1 | 4058546560638 | |
| 36 | 0047 | Оригинальная деталь MilwaukeeROTOR | 4931506750товар | 1 | 4058546560645 | |
| 37 | 0048 | Шариковый подшипникBALL BEARING | 4931435170товар | 1 | 4002395860647 | |
| 38 | 0049 | СтаторELECTRIC FIELD | 4931472072товар | 1 | 4058546282899 | |
| 39 | 0053 | Корпус двигателяMOTOR HOUSING | 4931506751товар | 1 | 4058546560652 | |
| 40 | 0054 | ВинтSCREW | 4931466654товар | 4 | 4058546278717 | |
| 41 | 0055 | Угольная щёткаCARBON BRUSH | 4931472073товар | 1 | 4058546282905 | |
| 42 | 0058 | КрышкаEND COVER CAP | 4931466843товар | 1 | 4058546280604 | |
| 43 | 0059 | ВинтSCREW | 4931473265товар | 4 | 4058546335670 | |
| 44 | 0060 | Оригинальная деталь MilwaukeeRUBBER BUFFER | 4931506752товар | 1 | 4058546560669 | |
| 45 | 0061 | ВыключательSWITCH | 4931466860товар | 1 | 4058546280772 | |
| 46 | 0062 | ВыключательSWITCH COVER | 4931466846товар | 1 | 4058546280635 | |
| 47 | 0067 | Сетевой кабельPOWER CORD | 4931466859товар | 1 | 4058546280765 | |
| 48 | 0068 | Оригинальная деталь MilwaukeeELECTRONIC | 4931506753товар | 1 | 4058546560676 | |
| 49 | 0069 | РазъёмCONNECTOR | 4931506130товар | 1 | 4058546554446 | |
| 50 | 0071 | Оригинальная деталь MilwaukeeWIRE | 4931472075товар | 1 | 4058546282929 | |
| 51 | 0072 | Оригинальная деталь MilwaukeeBAND | 4931466657товар | 1 | 4058546278748 | |
| 52 | 0076 | Заводская табличкаRATING PLATE | 4931506754товар | 1 | 4058546560683 | |
| 53 | 0078 | КорпусHOUSING | 4931506755товар | 1 | 4058546560690 | |
| 54 | 0080 | ВтулкаCABLE ENTRY SLEEVE | 44760210товар | 1 | 4058546074104 | |
| 55 | 0081 | КрышкаGEAR COVER | 4931466852товар | 1 | 4058546280697 | |
| 56 | 0082 | КорпусHOUSING | 4931506756товар | 1 | 4058546560706 | |
| 57 | 0084 | Оригинальная деталь MilwaukeeSPEED GOVERNOR | 4931466854товар | 1 | 4058546280710 | |
| 58 | 0085 | Оригинальная деталь MilwaukeeBUFFER | 4931466855товар | 1 | 4058546280727 | |
| 59 | 0086 | ЩёткодержательBRUSH HOLDER | 4931466856товар | 1 | 4058546280734 | |
| 60 | 0087 | ВинтSCREW | 4931466659товар | 6 | 4058546278762 | |
| 61 | 0088 | Оригинальная деталь MilwaukeeLOCKING PIECE | 4931466850товар | 1 | 4058546280673 | |
| 62 | 0090 | ШайбаSTOP WASHER | 4931479423товар | 1 | 4058546387389 | |
| 63 | 0700 | КейсCARRYING CASE | 4931506757товар | 1 | 4058546560713 | |
| 64 | 1000 | Оригинальная деталь MilwaukeeGREASE | 4931455865товар | 1 | 4002395245925 | |
| 65 | 1200 | Оригинальная деталь MilwaukeeMAINTENANCE SET | 4931466858товар | 1 | 4058546280758 |
