Пила Milwaukee FSPE110X — взрыв-схема
Сервисная страница: Пила Milwaukee FSPE110X. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: FSPE110XАртикул инструмента: 4933357990Код схемы: 400038101379 позицийКатегория: Пилы, лобзики и инструмент для резки

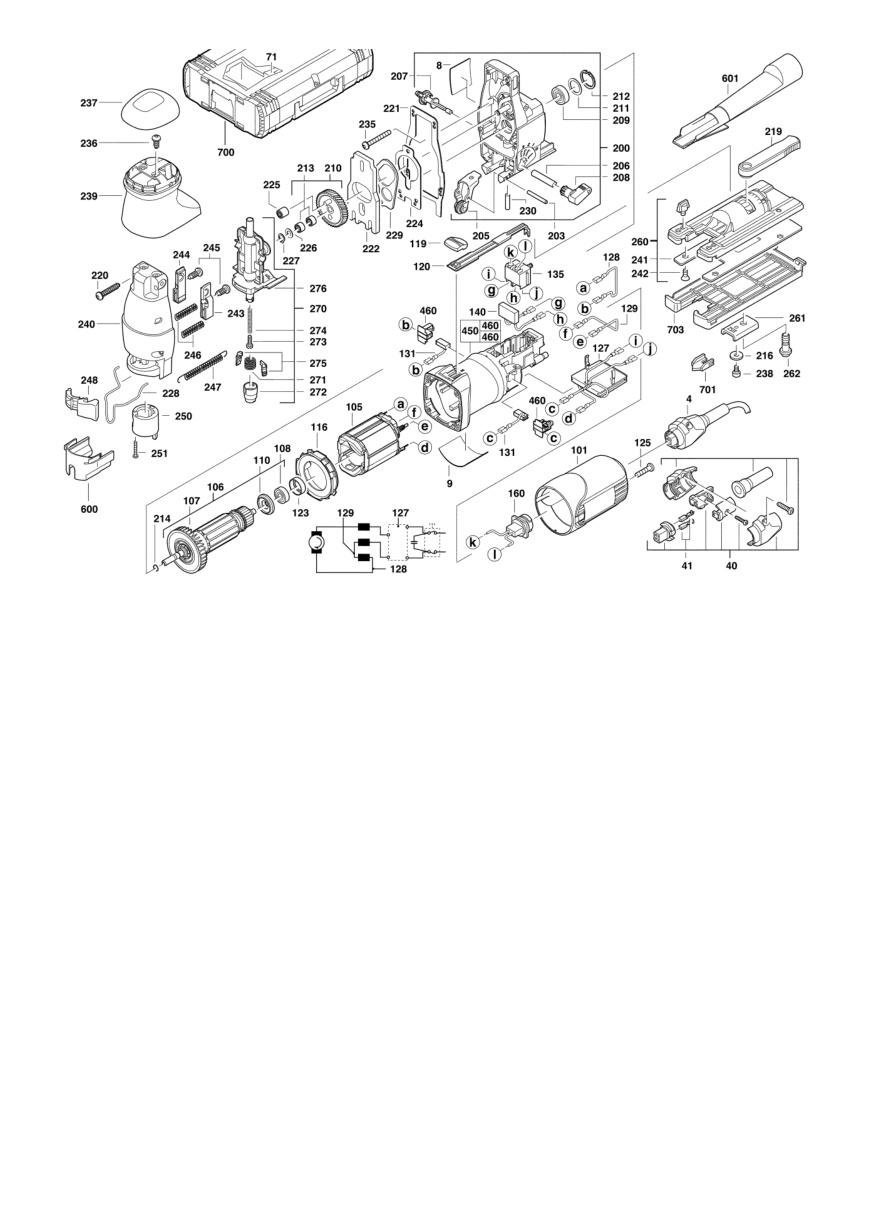

Схема инструмента
Список деталей: Пила Milwaukee FSPE110X
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | Соединительный кабельCONNECTION CABLE IN2 | 4931624171товар | 1 | 4002395710799 | |
| 2 | 0009 | Заводская табличкаRATING PLATE | 4931381123товар | 1 | ||
| 3 | 0040 | Оригинальная деталь MilwaukeeREPAIR KIT | 4931380758товар | 1 | 4002395714551 | |
| 4 | 0041 | КабельCable socket p./10 | 4931380763товар | 1 | 4002395745128 | |
| 5 | 0071 | Оригинальная деталь MilwaukeeINSERT | 4931415345товар | 1 | 4002395827985 | |
| 6 | 0101 | Крышка корпусаHOUSING CAP | 4931403014товар | 1 | 4002395755608 | |
| 7 | 0105 | СтаторELECTRIC FIELD | 4931426479товар | 1 | 4002395843565 | |
| 8 | 0106 | ЯкорьARMATURE | 4931442641товар | 1 | 4002395884445 | |
| 9 | 0107 | ВентиляторFAN | 4931368347товар | 1 | ||
| 10 | 0108 | Шариковый подшипникBALL BEARING | 4931902888товар | 1 | 4002395706372 | |
| 11 | 0110 | ДискINSULATING DISC | 4931385658товар | 1 | 4002395719846 | |
| 12 | 0116 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931368332товар | 1 | 4002395671434 | |
| 13 | 0119 | Оригинальная деталь MilwaukeeSLIDER | 4931381347товар | 1 | 4002395720859 | |
| 14 | 0120 | Оригинальная деталь MilwaukeeGUIDE PIECE | 4931368386товар | 1 | 4002395716890 | |
| 15 | 0123 | Резиновая втулкаRUBBER SLEEVE | 4931368374товар | 1 | 4002395671601 | |
| 16 | 0125 | ВинтSCREW | 4931618253товар | 2 | 4002395694945 | |
| 17 | 0127 | Электронный элементELECTRIC ELEMENT | 4931357989товар | 1 | ||
| 18 | 0128 | Оригинальная деталь MilwaukeeWIRE | 4931624081товар | 1 | 4002395705467 | |
| 19 | 0129 | Оригинальная деталь MilwaukeeWIRE | 4931253598товар | 1 | 4002395586134 | |
| 20 | 0131 | Комплект угольных щётокCARBON BRUSH SET | 4931392611товар | 1 | 4002395740628 | |
| 21 | 0135 | ВыключательSWITCH | 4931368387товар | 1 | 4002395709151 | |
| 22 | 0140 | КонденсаторCAPACITOR | 4931403213товар | 1 | 4002395759668 | |
| 23 | 0160 | ЗаглушкаPLUG | 4931368393товар | 1 | 4002395671649 | |
| 24 | 0200 | Корпус редуктораGEAR BOX | 4931412831товар | 1 | 4002395799459 | |
| 25 | 0203 | Оригинальная деталь MilwaukeePIN D 6325 4 M6X32 | 4931621942товар | 1 | 4002395696307 | |
| 26 | 0205 | Оригинальная деталь MilwaukeeHOLDER | 4931468106товар | 1 | 4058546268923 | |
| 27 | 0206 | БолтINDEXING BOLT | 4931381103товар | 1 | 4002395709397 | |
| 28 | 0207 | ВыключательSWITCH | 4931381156товар | 1 | 4002395713424 | |
| 29 | 0208 | Рукоятка выключателяSWITCH HANDLE | 4931378812товар | 1 | 4002395684762 | |
| 30 | 0209 | Шариковый подшипникBALL BEARING | 4931901253товар | 1 | 4002395706358 | |
| 31 | 0210 | Оригинальная деталь MilwaukeeGEAR | 4931357515товар | 1 | 4002395649549 | |
| 32 | 0211 | ШайбаSEALING WASHER 21,8X15,8X0,2 | 4931803914товар | 1 | 4002395705856 | |
| 33 | 0212 | Стопорное кольцоLOCKING RING D 472 22X1 | 4931613683товар | 1 | 4002395694181 | |
| 34 | 0213 | Игольчатый подшипникNEEDLE BEARING | 4931219422товар | 2 | 4002395583867 | |
| 35 | 0214 | Стопорное кольцоLOCKING RING D 471 7X0,8 | 4931621828товар | 1 | 4002395696130 | |
| 36 | 0216 | ДискDISC | 4931622131товар | 1 | 4002395696857 | |
| 37 | 0219 | РычагTENSION LEVER | 4931381610товар | 1 | 4002395737079 | |
| 38 | 0220 | ВинтSCREW | 4931623020товар | 4 | 4002395700073 | |
| 39 | 0221 | УплотнениеSEAL | 4931381656товар | 1 | 4002395746538 | |
| 40 | 0222 | Оригинальная деталь MilwaukeeBALANCE WEIGHT | 4931381109товар | 1 | 4002395709403 | |
| 41 | 0224 | Оригинальная деталь MilwaukeeSHIM | 4931357577товар | 1 | 4002395649730 | |
| 42 | 0225 | Оригинальная деталь MilwaukeeNEEDLE BUSH | 4931361376товар | 1 | 4002395657766 | |
| 43 | 0226 | ДискDISC N874237 6,1X12X0,5 | 4931621830товар | 1 | 4002395696154 | |
| 44 | 0227 | Оригинальная деталь MilwaukeeRING D471 6X0,7 | 4931605092товар | 1 | 4002395693580 | |
| 45 | 0228 | Оригинальная деталь MilwaukeeWIRE STRAP | 4931357982товар | 1 | 4002395711079 | |
| 46 | 0229 | ШинаROCKER BAR | 4931357522товар | 1 | 4002395649563 | |
| 47 | 0230 | Оригинальная деталь MilwaukeeCYLINDER PIN | 4931381112товар | 1 | 4002395711062 | |
| 48 | 0235 | ВинтSCREW D 7981 3,9X32 | 4931621515товар | 4 | 4002395695508 | |
| 49 | 0236 | ВинтSCREW | 4931623048товар | 2 | 4002395700189 | |
| 50 | 0237 | Оригинальная деталь MilwaukeeBALL LID | 4931330272товар | 1 | 4002395611638 | |
| 51 | 0238 | ВинтSCREW | 4931300699товар | 1 | 4002395591060 | |
| 52 | 0239 | РукояткаKNOB HANDLE | 4931330271товар | 1 | 4002395611621 | |
| 53 | 0240 | Корпус редуктораGEAR BOX COVER | 4931426460товар | 1 | 4002395844777 | |
| 54 | 0241 | Оригинальная деталь MilwaukeeSLIDE PLATE | 4931412827товар | 1 | 4002395794058 | |
| 55 | 0241 | Оригинальная деталь MilwaukeeGROUND PLATE | 4931412827товар | 1 | 4002395794058 | |
| 56 | 0242 | ВинтSCREW | 4931310396товар | 4 | 4002395721542 | |
| 57 | 0243 | ПодшипникBEARING CAGE | 4931357986товар | 1 | 4002395715848 | |
| 58 | 0244 | ПодшипникBEARING CAGE | 4931357985товар | 1 | 4002395715831 | |
| 59 | 0245 | ВинтSCREW | 4931317532товар | 2 | 4002395600175 | |
| 60 | 0246 | Пружина сжатияPRESSURE SPRING | 4931341759товар | 2 | 4002395627066 | |
| 61 | 0247 | ПружинаTENSION SPRING | 4931330453товар | 1 | 4002395611997 | |
| 62 | 0248 | ВыключательSWITCH LEVER | 4931381159товар | 1 | 4002395713448 | |
| 63 | 0250 | ВтулкаINDEXING SLEEVE | 4931381158товар | 1 | 4002395713431 | |
| 64 | 0251 | ВинтSCREW | 4931624172товар | 1 | 4002395711178 | |
| 65 | 0260 | Оригинальная деталь MilwaukeeПлатформа | 4931412827товар | 1 | 4002395794058 | |
| 66 | 0261 | Оригинальная деталь MilwaukeePRESSURE ELEMENT | 4931357588товар | 1 | 4002395649785 | |
| 67 | 0262 | ВинтSCREW | 4931381124товар | 1 | 4002395711154 | |
| 68 | 0270 | Оригинальная деталь MilwaukeeRAM | 4931357693товар | 1 | 4002395650026 | |
| 69 | 0271 | ПружинаTORSION SPRING | 4931330424товар | 1 | 4002395611911 | |
| 70 | 0272 | Оригинальная деталь MilwaukeeCOLLET | 4931330494товар | 1 | 4002395612079 | |
| 71 | 0273 | ВинтSCREW | 4931623102товар | 1 | 4002395700394 | |
| 72 | 0274 | Пружина сжатияPRESSURE SPRING | 4931357686товар | 1 | ||
| 73 | 0275 | Оригинальная деталь MilwaukeeCENTERING JAW | 4931330303товар | 2 | 4002395611669 | |
| 74 | 0276 | Уплотнительное кольцоSEAL RING | 4931623091товар | 1 | 4002395700363 | |
| 75 | 0450 | Оригинальная деталь MilwaukeeMODIFICATION SET | 4931403337товар | 1 | ||
| 76 | 0460 | ЩёткодержательBRUSH HOLDER | 4931403400товар | 1 | ||
| 77 | 0600 | Оригинальная деталь MilwaukeeDUST CAP | 4931357987товар | 1 | 4002395716845 | |
| 78 | 0601 | ВтулкаSUCTION SLEEVE | 4931357983товар | 1 | 4002395714865 | |
| 79 | 0703 | ПодошваGUIDE SHOE JSPE90X P1 A/M | 4932430356товар | 1 | 4002395380176 |
