Шлифовальная машина Milwaukee DGL30E — взрыв-схема
Сервисная страница: Шлифовальная машина Milwaukee DGL30E. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: DGL30EАртикул инструмента: 4933385120Код схемы: 400041524048 позицийКатегория: Шлифовальные и полировальные машины

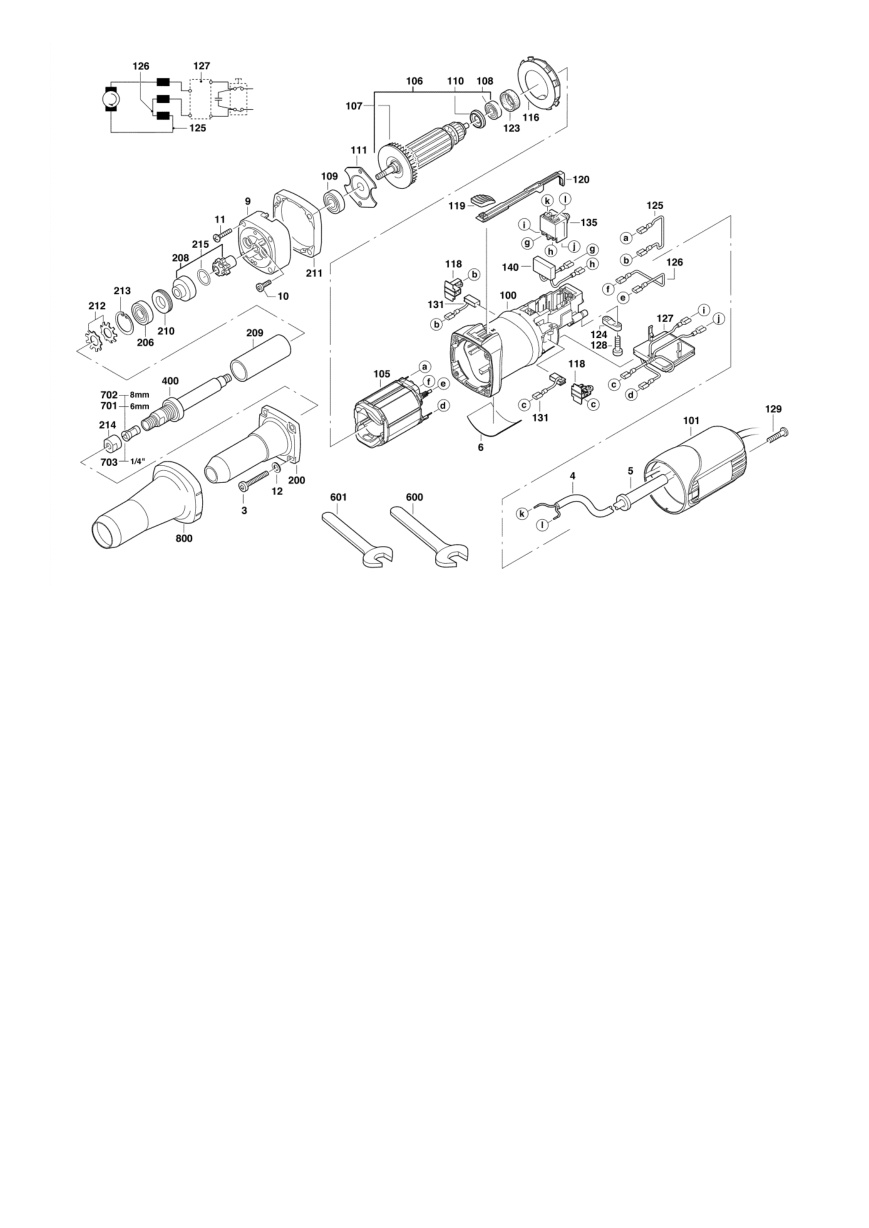

Схема инструмента
Список деталей: Шлифовальная машина Milwaukee DGL30E
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | ВинтSCREW | 4931317532товар | 4 | 4002395600175 | |
| 2 | 0004 | Соединительный кабельCONNECTION CABLE | 4931624121товар | 1 | 4002395705627 | |
| 3 | 0005 | ВтулкаCABLE ENTRY SLEEVE | 4931206687товар | 1 | 4002395583379 | |
| 4 | 0006 | Заводская табличкаRATING PLATE | 4931476711товар | 1 | 4058546391584 | |
| 5 | 0009 | ПодшипникBEARING END PLATE | 4931426201товар | 1 | 4002395834068 | |
| 6 | 0010 | ВинтSCREW | 4931279999товар | 2 | 4002395590650 | |
| 7 | 0011 | ВинтSCREW D 7981 3,9X40 | 4931622399товар | 4 | 4002395697700 | |
| 8 | 0012 | ШайбаSEALING WASHER D 433 4,3 | 4931617414товар | 4 | 4002395694792 | |
| 9 | 0100 | Корпус двигателяMOTOR HOUSING | 4931403004товар | 1 | 4002395755509 | |
| 10 | 0101 | Крышка корпусаHOUSING CAP | 4931403010товар | 1 | 4002395755561 | |
| 11 | 0105 | СтаторELECTRIC FIELD | 4931426482товар | 1 | 4002395843589 | |
| 12 | 0106 | ЯкорьARMATURE | 4931442643товар | 1 | 4002395884469 | |
| 13 | 0107 | ВентиляторFAN | 4931368347товар | 1 | ||
| 14 | 0108 | Шариковый подшипникBALL BEARING | 4931902888товар | 1 | 4002395706372 | |
| 15 | 0109 | Шариковый подшипникBALL BEARING | 4931901253товар | 1 | 4002395706358 | |
| 16 | 0110 | ДискINSULATING DISC | 4931385658товар | 1 | 4002395719846 | |
| 17 | 0111 | Крышка подшипникаBEARING COVER | 4931351913товар | 1 | 4002395640904 | |
| 18 | 0116 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931368549товар | 1 | 4002395714933 | |
| 19 | 0118 | ЩёткодержательBRUSH HOLDER | 4931368633товар | 2 | 4002395746545 | |
| 20 | 0119 | Оригинальная деталь MilwaukeeSLIDER | 4931368501товар | 1 | 4002395714209 | |
| 21 | 0120 | Оригинальная деталь MilwaukeeGUIDE PIECE | 4931368333товар | 1 | 4002395671441 | |
| 22 | 0123 | Резиновая втулкаRUBBER SLEEVE | 4931393018товар | 1 | 4002395743940 | |
| 23 | 0124 | Зажим кабеляCABLE COLLAR | 4931256500товар | 1 | 4002395586547 | |
| 24 | 0125 | Оригинальная деталь MilwaukeeWIRE | 4931624081товар | 1 | 4002395705467 | |
| 25 | 0126 | Оригинальная деталь MilwaukeeWIRE | 4931253598товар | 1 | 4002395586134 | |
| 26 | 0127 | Электронный элементELECTRIC ELEMENT | 4931385106товар | 1 | 4002395720668 | |
| 27 | 0128 | ВинтSCREW | 4931624538товар | 2 | 4002395760039 | |
| 28 | 0129 | ВинтSCREW | 4931618253товар | 2 | 4002395694945 | |
| 29 | 0131 | Комплект угольных щётокCARBON BRUSH SET | 4931392611товар | 1 | 4002395740628 | |
| 30 | 0135 | ВыключательSWITCH | 4931385824товар | 1 | 4002395724833 | |
| 31 | 0140 | КонденсаторCAPACITOR | 4931403213товар | 1 | 4002395759668 | |
| 32 | 0200 | ПодшипникBEARING CAGE | 4931449947товар | 1 | 4002395172849 | |
| 33 | 0206 | Шариковый подшипникBALL BEARING D 625 6001 ZTH LDS | 4931804500товар | 1 | 4002395705894 | |
| 34 | 0208 | Оригинальная деталь MilwaukeeMODIFICATION SET | 4931417294товар | 1 | 4002395828050 | |
| 35 | 0209 | ВтулкаDISTANCE SLEEVE | 4931208217товар | 1 | 4002395583386 | |
| 36 | 0210 | ГайкаNUT | 4931208219товар | 1 | 4002395583393 | |
| 37 | 0211 | Промежуточный фланецINTERMEDIATE FLANGE | 4931354044товар | 1 | 4002395643615 | |
| 38 | 0212 | ПружинаSPRING | 4931220726товар | 2 | 4002395583935 | |
| 39 | 0213 | Стопорное кольцоLOCKING RING | 4931884220товар | 1 | 4002395706259 | |
| 40 | 0214 | ГайкаCLAMPING NUT | 4931409786товар | 1 | 4002395839728 | |
| 41 | 0215 | Уплотнительное кольцоSEAL RING | 4931623232товар | 1 | 4002395701094 | |
| 42 | 0400 | ШпиндельGRINDING SPINDLE | 4931278595товар | 1 | 4002395589609 | |
| 43 | 0600 | Оригинальная деталь MilwaukeeKEY D 894 17 | 4931822228товар | 1 | 4002395706181 | |
| 44 | 0601 | Оригинальная деталь MilwaukeeKEY D894 15 | 4931606563товар | 1 | 4002395693726 | |
| 45 | 0800 | ВтулкаSLEEVE | 4931463143товар | 1 | 4058546291242 | |
| 46 | 0701 | Оригинальная деталь MilwaukeeCOLLET OF/E 6MM P1 A/M | 4932313192товар | 1 | 4002395302833 | |
| 47 | 0702 | Оригинальная деталь MilwaukeeCOLLET OF/E 8MM P1 A/M | 4932313190товар | 1 | 4002395302840 | |
| 48 | 0703 | Оригинальная деталь MilwaukeeCOLLET OFS450 6.35MM P1 A/M | 4932313194товар | 1 | 4002395302857 |
