Шлифовальная машина Milwaukee DG7E — взрыв-схема
Сервисная страница: Шлифовальная машина Milwaukee DG7E. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: DG7EАртикул инструмента: 4933391200Код схемы: 400039120147 позицийКатегория: Шлифовальные и полировальные машины

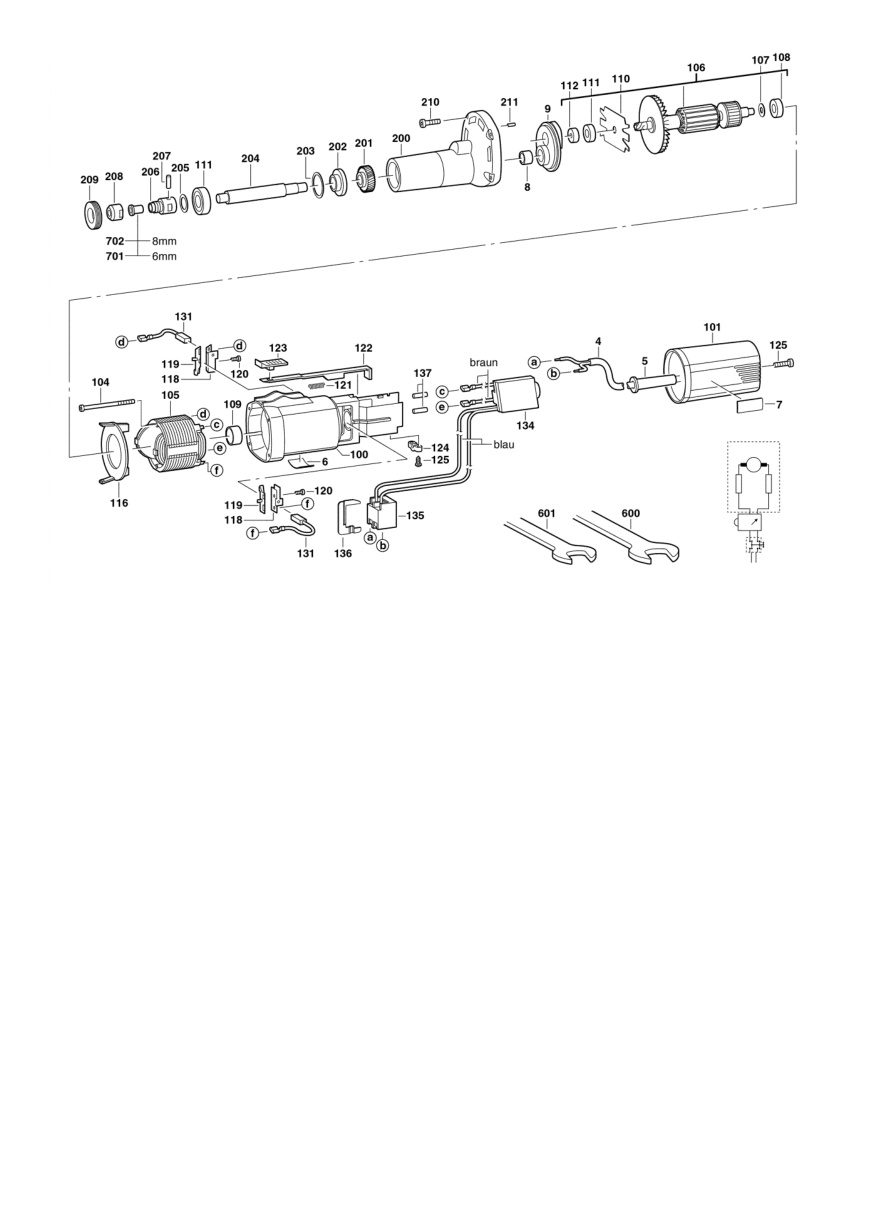

Схема инструмента
Список деталей: Шлифовальная машина Milwaukee DG7E
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | Соединительный кабельCONNECTION CABLE | 4931624121товар | 1 | 4002395705627 | |
| 2 | 0005 | ВтулкаCABLE ENTRY SLEEVE | 4931334522товар | 1 | 4002395616152 | |
| 3 | 0006 | Заводская табличкаRATING PLATE | 4931391207товар | 1 | 4002395733873 | |
| 4 | 0007 | Оригинальная деталь MilwaukeeNAME PLATE | 4931382710товар | 1 | 4002395692095 | |
| 5 | 0008 | Игольчатый подшипникNEEDLE BEARING | 4931621446товар | 1 | 4002395695416 | |
| 6 | 0009 | ПодшипникBEARING END PLATE | 4931391437товар | 1 | 4002395734665 | |
| 7 | 0100 | Корпус двигателяMOTOR HOUSING | 4931391458товар | 1 | 4002395734856 | |
| 8 | 0101 | Крышка корпусаHOUSING CAP | 4931391441товар | 1 | 4002395734702 | |
| 9 | 0104 | ВинтSCREW | 4931391468товар | 2 | ||
| 10 | 0105 | СтаторELECTRIC FIELD | 4931391457товар | 1 | 4002395734849 | |
| 11 | 0106 | ЯкорьARMATURE | 4931391456товар | 1 | 4002395734832 | |
| 12 | 0107 | ДискDISC | 4931391448товар | 1 | 4002395734764 | |
| 13 | 0108 | Шариковый подшипникBALL BEARING | 4931624169товар | 1 | 4002395710850 | |
| 14 | 0109 | Резиновая втулкаRUBBER SLEEVE | 4931391436товар | 1 | 4002395734658 | |
| 15 | 0110 | ФиксаторLATCH PLATE | 4931391438товар | 1 | ||
| 16 | 0111 | Шариковый подшипникBALL BEARING | 4931623537товар | 1 | 4002395702732 | |
| 17 | 0112 | ВтулкаSEALING SLEEVE | 4931391444товар | 1 | 4002395736850 | |
| 18 | 0116 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931391446товар | 1 | ||
| 19 | 0118 | ЩёткодержательBRUSH HOLDER | 4931391461товар | 2 | 4002395734887 | |
| 20 | 0119 | Оригинальная деталь MilwaukeePLATE | 4931391463товар | 2 | ||
| 21 | 0120 | ВинтSCREW | 4931355879товар | 4 | 4002395646753 | |
| 22 | 0121 | ПружинаSPRING | 4931391465товар | 1 | ||
| 23 | 0122 | Оригинальная деталь MilwaukeeSLIDER | 4931391460товар | 1 | 4002395734870 | |
| 24 | 0123 | ВыключательSLIDING SWITCH | 4931391459товар | 1 | 4002395734863 | |
| 25 | 0124 | Зажим кабеляCABLE COLLAR | 4931351184товар | 1 | ||
| 26 | 0125 | ВинтSCREW D 7981 BZ 3,9X16 | 4931621964товар | 3 | 4002395696451 | |
| 27 | 0131 | Комплект угольных щётокCARBON BRUSH SET | 4931392614товар | 2 | 4002395740925 | |
| 28 | 0134 | Оригинальная деталь MilwaukeeELECTRONIC ELEMENT | 4931391466товар | 1 | 4002395734931 | |
| 29 | 0135 | ВыключательSWITCH | 4931461904товар | 1 | 4058546230043 | |
| 30 | 0136 | КрышкаCOVER | 4931391440товар | 1 | ||
| 31 | 0137 | Оригинальная деталь MilwaukeeINSULATING HOSE | 4931391469товар | 2 | ||
| 32 | 0200 | ПодшипникBEARING NECK | 4931391439товар | 1 | 4002395734689 | |
| 33 | 0201 | Оригинальная деталь MilwaukeeGEAR | 4931391443товар | 1 | 4002395734726 | |
| 34 | 0202 | ШайбаSEALING WASHER | 4931391435товар | 1 | 4002395734641 | |
| 35 | 0203 | Стопорное кольцоLOCKING RING | 4931616614товар | 1 | 4002395694624 | |
| 36 | 0204 | ШпиндельGRINDING SPINDLE | 4931391442товар | 1 | 4002395734719 | |
| 37 | 0205 | ДискDISC | 4931391447товар | 1 | 4002395734757 | |
| 38 | 0206 | ШпиндельSPINDLE SLEEVE | 4931391467товар | 1 | 4002395734948 | |
| 39 | 0207 | Оригинальная деталь MilwaukeePIN | 4931391422товар | 1 | 4002395734634 | |
| 40 | 0208 | ГайкаCLAMPING NUT | 4931391455товар | 1 | 4002395734825 | |
| 41 | 0209 | ПодшипникBEARING BUSH | 4931391445товар | 1 | 4002395734733 | |
| 42 | 0210 | ВинтSCREW | 4931391454товар | 4 | 4002395734528 | |
| 43 | 0211 | Оригинальная деталь MilwaukeePIN | 4931391449товар | 1 | 4002395734771 | |
| 44 | 0600 | Оригинальная деталь MilwaukeeKEY D 894 17 | 4931822228товар | 1 | 4002395706181 | |
| 45 | 0601 | Оригинальная деталь MilwaukeeKEY D 894 13 MM | 4931617527товар | 1 | ||
| 46 | 0701 | Оригинальная деталь MilwaukeeCOLLET | 4931391453товар | 1 | 4002395734818 | |
| 47 | 0702 | Оригинальная деталь MilwaukeeCOLLET | 4931391452товар | 1 | 4002395734801 |
