Шлифовальная машина Milwaukee DG30E — взрыв-схема
Сервисная страница: Шлифовальная машина Milwaukee DG30E. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: DG30EАртикул инструмента: 4933385100Код схемы: 400040332638 позицийКатегория: Шлифовальные и полировальные машины

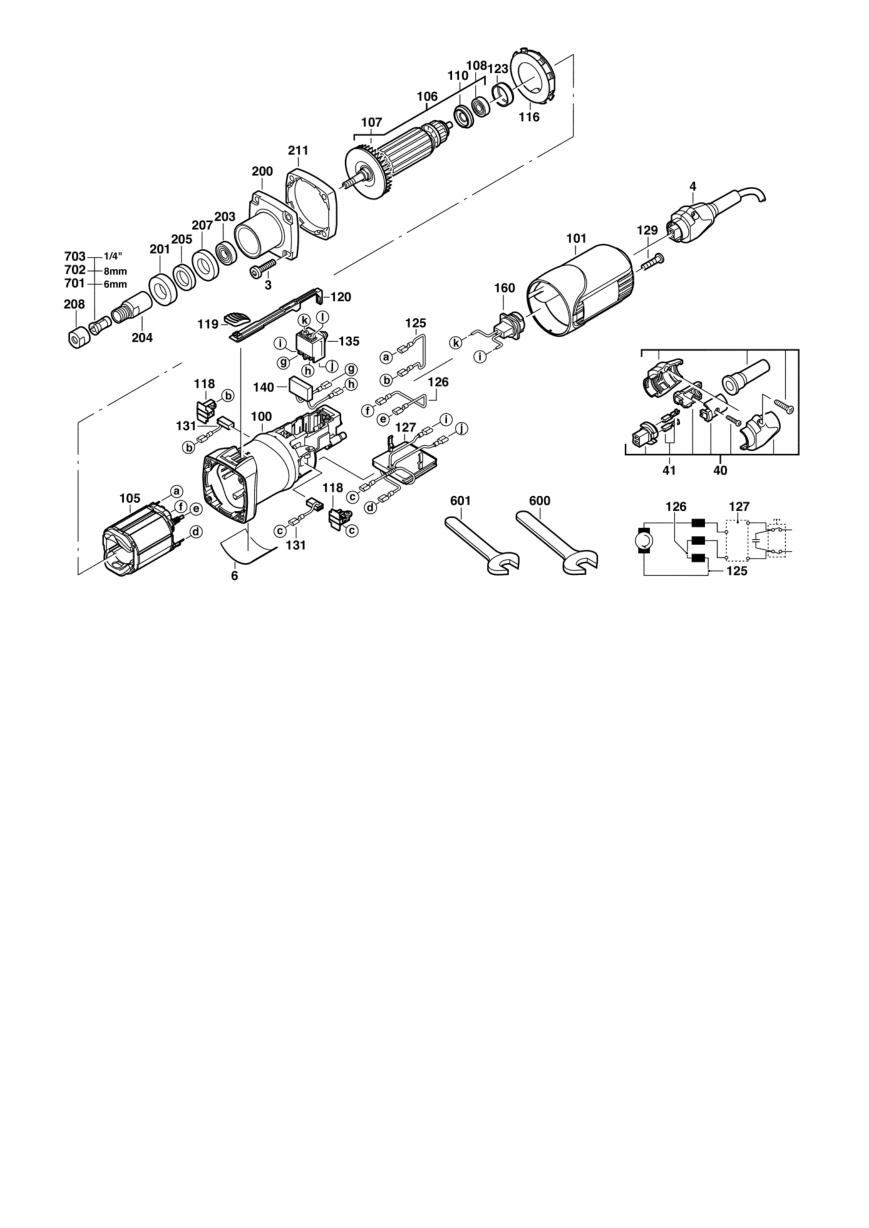

Схема инструмента
Список деталей: Шлифовальная машина Milwaukee DG30E
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | ВинтSCREW D 7981 3,9X32 | 4931621515товар | 4 | 4002395695508 | |
| 2 | 0004 | Соединительный кабельCONNECTION CABLE IN2 | 4931624171товар | 1 | 4002395710799 | |
| 3 | 0006 | Заводская табличкаRATING PLATE | 4931403329товар | 1 | ||
| 4 | 0040 | Оригинальная деталь MilwaukeeREPAIR KIT | 4931380758товар | 1 | 4002395714551 | |
| 5 | 0041 | КабельCable socket p./10 | 4931380763товар | 1 | 4002395745128 | |
| 6 | 0100 | Корпус двигателяMOTOR HOUSING | 4931403004товар | 1 | 4002395755509 | |
| 7 | 0101 | Крышка корпусаHOUSING CAP | 4931403014товар | 1 | 4002395755608 | |
| 8 | 0105 | СтаторELECTRIC FIELD | 4931426482товар | 1 | 4002395843589 | |
| 9 | 0106 | ЯкорьARMATURE | 4931442643товар | 1 | 4002395884469 | |
| 10 | 0107 | ВентиляторFAN | 4931368347товар | 1 | ||
| 11 | 0108 | Шариковый подшипникBALL BEARING | 4931902888товар | 1 | 4002395706372 | |
| 12 | 0110 | ДискINSULATING DISC | 4931385658товар | 1 | 4002395719846 | |
| 13 | 0116 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931368549товар | 1 | 4002395714933 | |
| 14 | 0118 | ЩёткодержательBRUSH HOLDER | 4931368633товар | 2 | 4002395746545 | |
| 15 | 0119 | Оригинальная деталь MilwaukeeSLIDER | 4931368501товар | 1 | 4002395714209 | |
| 16 | 0120 | Оригинальная деталь MilwaukeeGUIDE PIECE | 4931368333товар | 1 | 4002395671441 | |
| 17 | 0123 | Резиновая втулкаRUBBER SLEEVE | 4931393018товар | 1 | 4002395743940 | |
| 18 | 0125 | Оригинальная деталь MilwaukeeWIRE | 4931624081товар | 1 | 4002395705467 | |
| 19 | 0126 | Оригинальная деталь MilwaukeeWIRE | 4931253598товар | 1 | 4002395586134 | |
| 20 | 0127 | Электронный элементELECTRIC ELEMENT | 4931385106товар | 1 | 4002395720668 | |
| 21 | 0129 | ВинтSCREW | 4931618253товар | 2 | 4002395694945 | |
| 22 | 0131 | Комплект угольных щётокCARBON BRUSH SET | 4931392611товар | 1 | 4002395740628 | |
| 23 | 0135 | ВыключательSWITCH | 4931385824товар | 1 | 4002395724833 | |
| 24 | 0140 | КонденсаторCAPACITOR | 4931403213товар | 1 | 4002395759668 | |
| 25 | 0160 | ЗаглушкаPLUG | 4931368393товар | 1 | 4002395671649 | |
| 26 | 0200 | ФланецFLANGE | 4931385547товар | 1 | ||
| 27 | 0201 | Уплотнительное кольцоSEAL RING | 4931278527товар | 1 | 4002395589548 | |
| 28 | 0203 | Шариковый подшипникBALL BEARING | 4931901253товар | 1 | 4002395706358 | |
| 29 | 0204 | ШпиндельSPINDLE SLEEVE | 4931351872товар | 1 | 4002395640812 | |
| 30 | 0205 | ШайбаFELT WASHER | 4931278529товар | 1 | 4002395589562 | |
| 31 | 0207 | Оригинальная деталь MilwaukeeSPACER | 4931278549товар | 1 | 4002395589593 | |
| 32 | 0208 | ГайкаNUT | 4931409786товар | 1 | 4002395839728 | |
| 33 | 0211 | Промежуточный фланецINTERMEDIATE FLANGE | 4931354044товар | 1 | 4002395643615 | |
| 34 | 0600 | Оригинальная деталь MilwaukeeKEY D 894 17 | 4931822228товар | 1 | 4002395706181 | |
| 35 | 0601 | Оригинальная деталь MilwaukeeKEY D894 15 | 4931606563товар | 1 | 4002395693726 | |
| 36 | 0701 | Оригинальная деталь MilwaukeeCOLLET OF/E 6MM P1 A/M | 4932313192товар | 1 | 4002395302833 | |
| 37 | 0702 | Оригинальная деталь MilwaukeeCOLLET OF/E 8MM P1 A/M | 4932313190товар | 1 | 4002395302840 | |
| 38 | 0703 | Оригинальная деталь MilwaukeeCOLLET OFS450 6.35MM P1 A/M | 4932313194товар | 1 | 4002395302857 |
