Дрель-шуруповёрт Milwaukee DE10RX — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee DE10RX. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: DE10RXАртикул инструмента: 4933409211Код схемы: 400041527533 позицииКатегория: Дрели и шуруповёрты

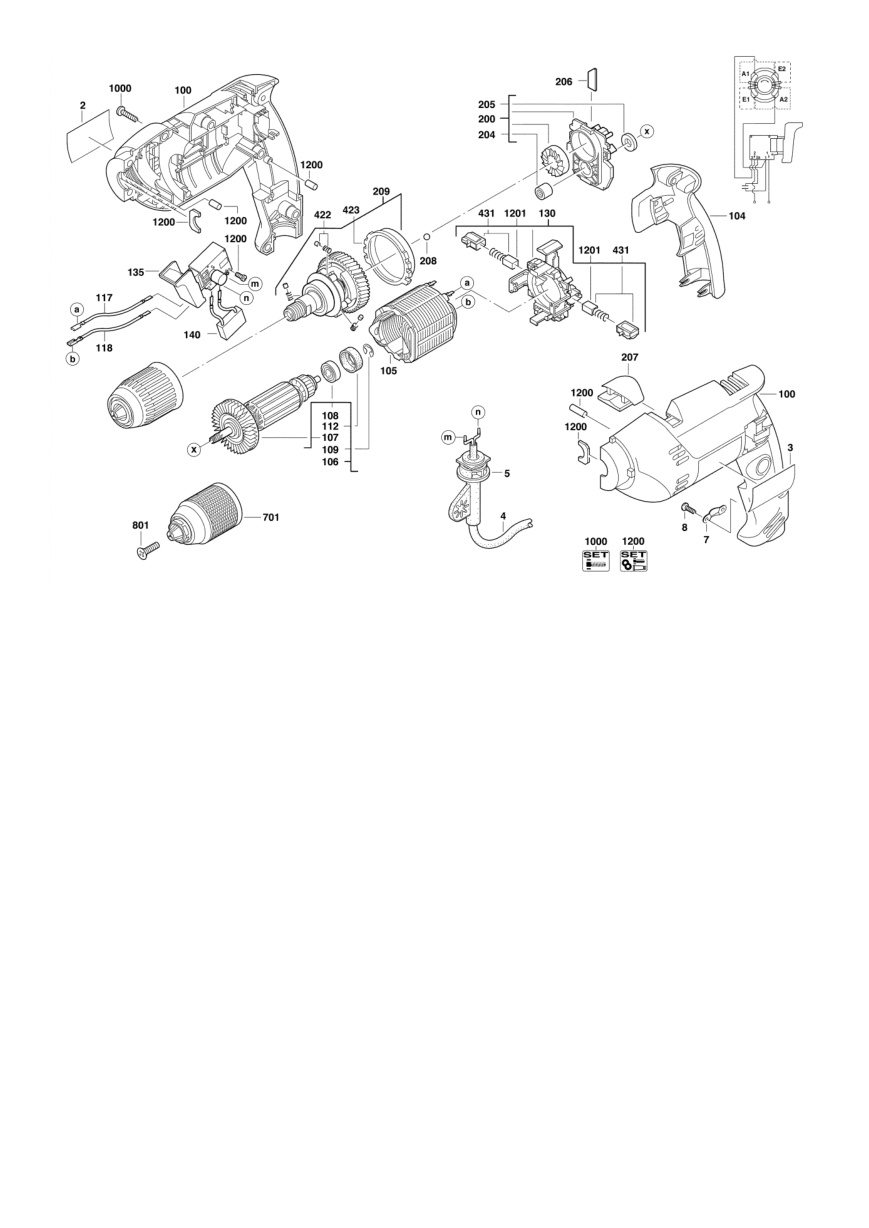

Схема инструмента
Список деталей: Дрель-шуруповёрт Milwaukee DE10RX
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0002 | Заводская табличкаRATING PLATE | 4931415280товар | 1 | ||
| 2 | 0003 | Оригинальная деталь MilwaukeeNAME PLATE | 4931382311товар | 1 | 4002395691104 | |
| 3 | 0004 | Соединительный кабельCONNECTION CABLE | 4931622543товар | 1 | 4002395698318 | |
| 4 | 0005 | ВтулкаCABLE ENTRY SLEEVE | 4931357283товар | 1 | 4002395648962 | |
| 5 | 0007 | Зажим кабеляCABLE COLLAR | 4931256500товар | 1 | 4002395586547 | |
| 6 | 0008 | ВинтSCREW | 4931624538товар | 2 | 4002395760039 | |
| 7 | 0100 | Оригинальная деталь MilwaukeeBODY | 4931372733товар | 1 | 4002395676392 | |
| 8 | 0104 | КорпусHOUSING COVER | 4931380436товар | 1 | 4002395689484 | |
| 9 | 0105 | СтаторELECTRIC FIELD | 4931426175товар | 1 | 4002395835331 | |
| 10 | 0106 | ЯкорьARMATURE | 4931442649товар | 1 | 4002395885114 | |
| 11 | 0107 | ВентиляторFAN | 4931330633товар | 1 | 4002395612321 | |
| 12 | 0108 | Шариковый подшипникBALL BEARING | 4931902888товар | 1 | 4002395706372 | |
| 13 | 0109 | ШайбаWASHER | 4931621834товар | 1 | 4002395696185 | |
| 14 | 0112 | Резиновая втулкаRUBBER SLEEVE | 4931306351товар | 1 | 4002395592777 | |
| 15 | 0117 | Оригинальная деталь MilwaukeeWIRE | 4931253700товар | 2 | 4002395586172 | |
| 16 | 0130 | Оригинальная деталь MilwaukeeSET COLLAR | 4931380433товар | 1 | 4002395689453 | |
| 17 | 0135 | ВыключательSWITCH BOARD | 4931382238товар | 1 | 4002395709434 | |
| 18 | 0140 | КонденсаторCAPACITOR | 4931311062товар | 1 | 4002395594818 | |
| 19 | 0200 | ПодшипникBEARING END PLATE | 4931330999товар | 1 | 4002395612949 | |
| 20 | 0204 | Игольчатый подшипникNEEDLE BEARING | 4931219424товар | 1 | 4002395583874 | |
| 21 | 0205 | ШайбаFELT WASHER | 4931357000товар | 1 | 4002395648450 | |
| 22 | 0206 | Оригинальная деталь MilwaukeeBUFFER PLATE | 4931372884товар | 1 | 4002395676798 | |
| 23 | 0207 | Оригинальная деталь MilwaukeePROTECTIVE CAP | 4931357206товар | 1 | 4002395648856 | |
| 24 | 0208 | Оригинальная деталь MilwaukeeBALL | 4931805437товар | 1 | 4002395706037 | |
| 25 | 0209 | ШпиндельDRILL SPINDLE | 4931372806товар | 1 | 4002395676682 | |
| 26 | 0422 | ПружинаSPRING | 4931372975товар | 3 | 4002395677047 | |
| 27 | 0423 | ВтулкаSLEEVE | 4931364990товар | 1 | 4002395665532 | |
| 28 | 0431 | Комплект угольных щётокCARBON BRUSH SET | 4931392563товар | 1 | 4002395740369 | |
| 29 | 0801 | ВинтLOCKING SCREW | 4931400027товар | 1 | 4002395750627 | |
| 30 | 1000 | Комплект болтовBOLT SET | 4931320180товар | 1 | 4002395602346 | |
| 31 | 1200 | Оригинальная деталь MilwaukeeMAINTENANCE SET | 4931364145товар | 1 | 4002395663361 | |
| 32 | 1201 | Комплект угольных щётокCARBON BRUSH SET | 4931392602товар | 1 | 4002395740567 | |
| 33 | 0701 | ПатронKeyless Chuck Fixtec 1.0-10 1/2x20-1pc | 4932372443товар | 1 | 4002395345458 |
