Дрель-шуруповёрт Milwaukee DD3-152 — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee DD3-152. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: DD3-152Артикул инструмента: 4933428000Код схемы: 400042800155 позицийКатегория: Дрели и шуруповёрты

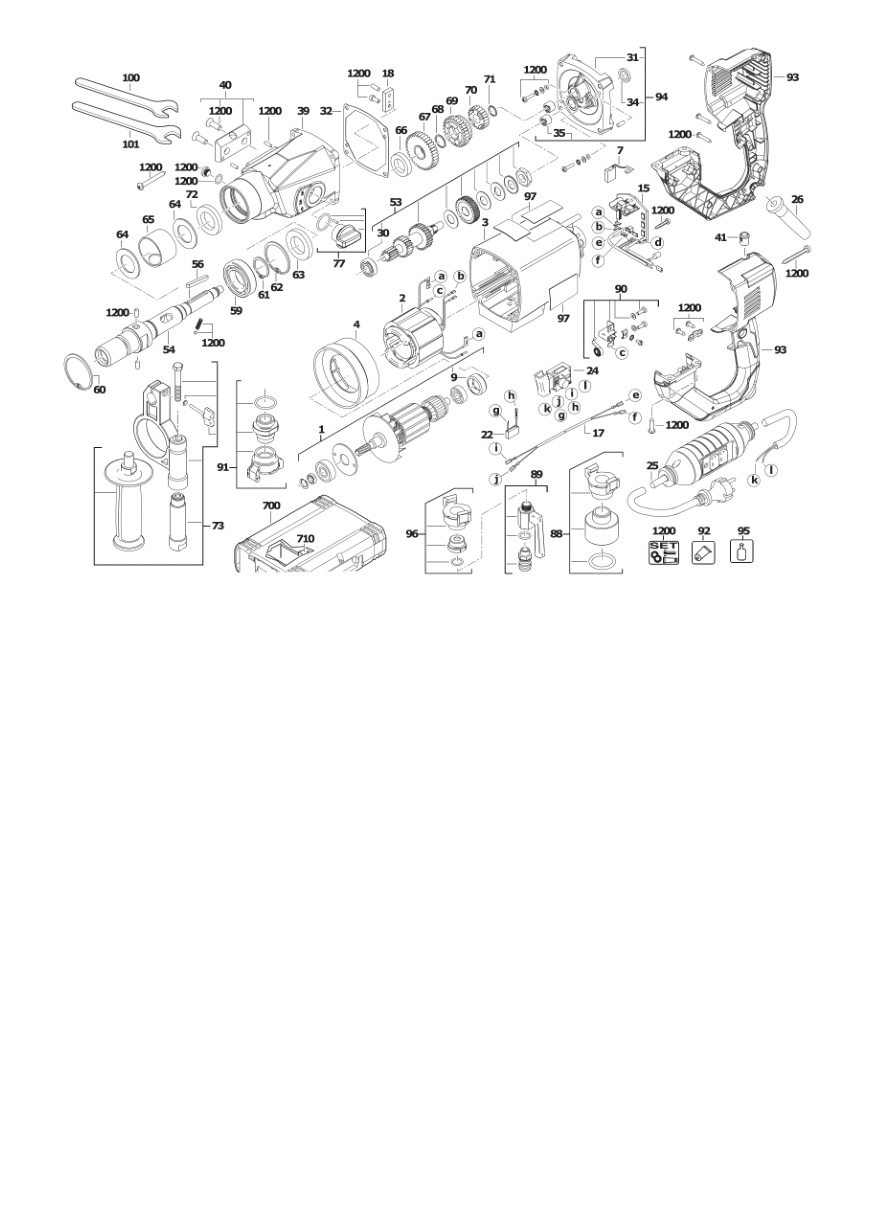

Схема инструмента
Список деталей: Дрель-шуруповёрт Milwaukee DD3-152
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ЯкорьARMATURE | 4931428015товар | 1 | 4002395842179 | |
| 2 | 0002 | СтаторELECTRIC FIELD | 4931428016товар | 1 | 4002395842186 | |
| 3 | 0003 | Корпус двигателяMOTOR HOUSING | 4931428017товар | 1 | 4002395842193 | |
| 4 | 0004 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931428018товар | 1 | ||
| 5 | 0007 | Комплект угольных щётокCARBON BRUSH SET | 4931428019товар | 1 | 4002395842216 | |
| 6 | 0009 | Крышка подшипникаBEARING COVER | 4931428036товар | 1 | 4002395842223 | |
| 7 | 0015 | Оригинальная деталь MilwaukeePRINTED CIRCUIT | 4931428038товар | 1 | 4002395842247 | |
| 8 | 0017 | КабельCABLE SET | 4931428039товар | 1 | 4002395842254 | |
| 9 | 0018 | ВыключательSWITCH LEVER | 4931428040товар | 1 | 4002395842261 | |
| 10 | 0022 | Оригинальная деталь MilwaukeeINTERFERENCE SUPPR. | 4931428041товар | 1 | 4002395842278 | |
| 11 | 0024 | ВыключательSWITCH | 4931428042товар | 1 | 4002395842476 | |
| 12 | 0025 | Соединительный кабельCONNECTION CABLE | 4931428043товар | 1 | 4002395842285 | |
| 13 | 0026 | Защитный кожухPROTECTING COVER | 4931428044товар | 1 | 4002395842292 | |
| 14 | 0030 | Оригинальная деталь MilwaukeeGROOVED BALL BEAR. | 4931428045товар | 1 | 4002395842308 | |
| 15 | 0031 | Торцевая пластина редуктораGEAR ENDPLATE | 4931428046товар | 1 | ||
| 16 | 0032 | УплотнениеSEAL | 4931428047товар | 1 | 4002395842322 | |
| 17 | 0034 | Уплотнительное кольцоSEAL RING | 4931428048товар | 1 | 4002395842339 | |
| 18 | 0035 | Оригинальная деталь MilwaukeeNEEDLE BUSH | 4931428049товар | 2 | 4002395842346 | |
| 19 | 0039 | Корпус редуктораGEAR BOX HOUSING | 4931428553товар | 1 | 4002395842353 | |
| 20 | 0040 | ОпораSupporting plate with 2 hex. sock. screw | 4931428554товар | 1 | 4002395842360 | |
| 21 | 0041 | Оригинальная деталь MilwaukeeHOLDING DEVICE | 4931428555товар | 1 | 4002395842377 | |
| 22 | 0053 | Оригинальная деталь MilwaukeeCLUTCH | 4931428556товар | 1 | 4002395842384 | |
| 23 | 0054 | ШпиндельSPINDLE | 4931428557товар | 1 | 4002395842391 | |
| 24 | 0056 | Оригинальная деталь MilwaukeePARALLEL KEY | 4931428558товар | 1 | 4002395842407 | |
| 25 | 0059 | Оригинальная деталь MilwaukeeGROOVED BALL BEAR. | 4931428559товар | 1 | 4002395842414 | |
| 26 | 0060 | ШайбаPROTECTION WASHER | 4931428560товар | 1 | 4002395842421 | |
| 27 | 0061 | ШайбаPROTECTION WASHER | 4931428561товар | 1 | 4002395842438 | |
| 28 | 0062 | ШайбаPROTECTION WASHER | 4931428562товар | 1 | 4002395842445 | |
| 29 | 0063 | Уплотнительное кольцоSEAL RING | 4931428563товар | 1 | 4002395842452 | |
| 30 | 0064 | Оригинальная деталь MilwaukeeSTRIPPER | 4931428564товар | 2 | 4002395842469 | |
| 31 | 0065 | Оригинальная деталь MilwaukeeSPACER | 4931428565товар | 1 | 4002395842568 | |
| 32 | 0066 | Уплотнительное кольцоSEAL RING | 4931428566товар | 1 | 4002395842575 | |
| 33 | 0067 | Оригинальная деталь MilwaukeeWHEEL | 4931428567товар | 1 | 4002395842582 | |
| 34 | 0068 | ПружинаSPRING RING | 4931428568товар | 1 | 4002395842599 | |
| 35 | 0069 | Оригинальная деталь MilwaukeeJUMPER RING | 4931428569товар | 1 | 4002395842605 | |
| 36 | 0070 | Оригинальная деталь MilwaukeeWHEEL | 4931428570товар | 1 | 4002395842612 | |
| 37 | 0071 | ПружинаSPRING RING | 4931428571товар | 1 | 4002395842629 | |
| 38 | 0072 | Уплотнительное кольцоSEAL RING | 4931428572товар | 1 | 4002395842636 | |
| 39 | 0073 | РукояткаHANDLE | 4931428573товар | 1 | 4002395842643 | |
| 40 | 0077 | ВыключательSWITCH LEVER | 4931428574товар | 1 | 4002395842650 | |
| 41 | 0088 | Оригинальная деталь MilwaukeeADAPTOR | 4931428578товар | 1 | 4002395842698 | |
| 42 | 0089 | Оригинальная деталь MilwaukeeVALVE | 4931428579товар | 1 | 4002395842704 | |
| 43 | 0090 | ЩёткодержательBRUSH HOLDER PAIR | 4931428580товар | 1 | 4002395842728 | |
| 44 | 0091 | РазъёмCONNECTOR | 4931428581товар | 1 | 4002395842735 | |
| 45 | 0092 | Оригинальная деталь MilwaukeeGREASE DEPOSIT | 4931428582товар | 1 | 4002395842742 | |
| 46 | 0093 | РукояткаHANDLE SHELLS | 4931428583товар | 1 | 4002395842759 | |
| 47 | 0094 | Торцевая пластина редуктораGEAR ENDPLATE | 4931428584товар | 1 | 4002395842766 | |
| 48 | 0095 | Оригинальная деталь MilwaukeeGEAR OIL 1L | 4931428585товар | 1 | 4002395842773 | |
| 49 | 0096 | ВтулкаCONNECTION SLEEVE | 4931428586товар | 1 | 4002395842780 | |
| 50 | 0097 | НаклейкаSTICKER | 4931428588товар | 1 | ||
| 51 | 0100 | КлючSPANNER | 4931428009товар | 1 | 4002395844791 | |
| 52 | 0101 | КлючSPANNER 41mm | 4931428010товар | 1 | 4002395844807 | |
| 53 | 0700 | КейсCARRYING CASE | 4931402576товар | 1 | 4002395780266 | |
| 54 | 0710 | Оригинальная деталь MilwaukeeINSERT | 4931428005товар | 1 | 4002395902477 | |
| 55 | 1200 | Комплект болтовBOLT SET | 4931428587товар | 1 | 4002395842797 |
