Дрель-шуруповёрт Milwaukee DD2-160XE 240V — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee DD2-160XE 240V. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: DD2-160XE 240VАртикул инструмента: 4933368705Код схемы: 400036870674 позицииКатегория: Дрели и шуруповёрты

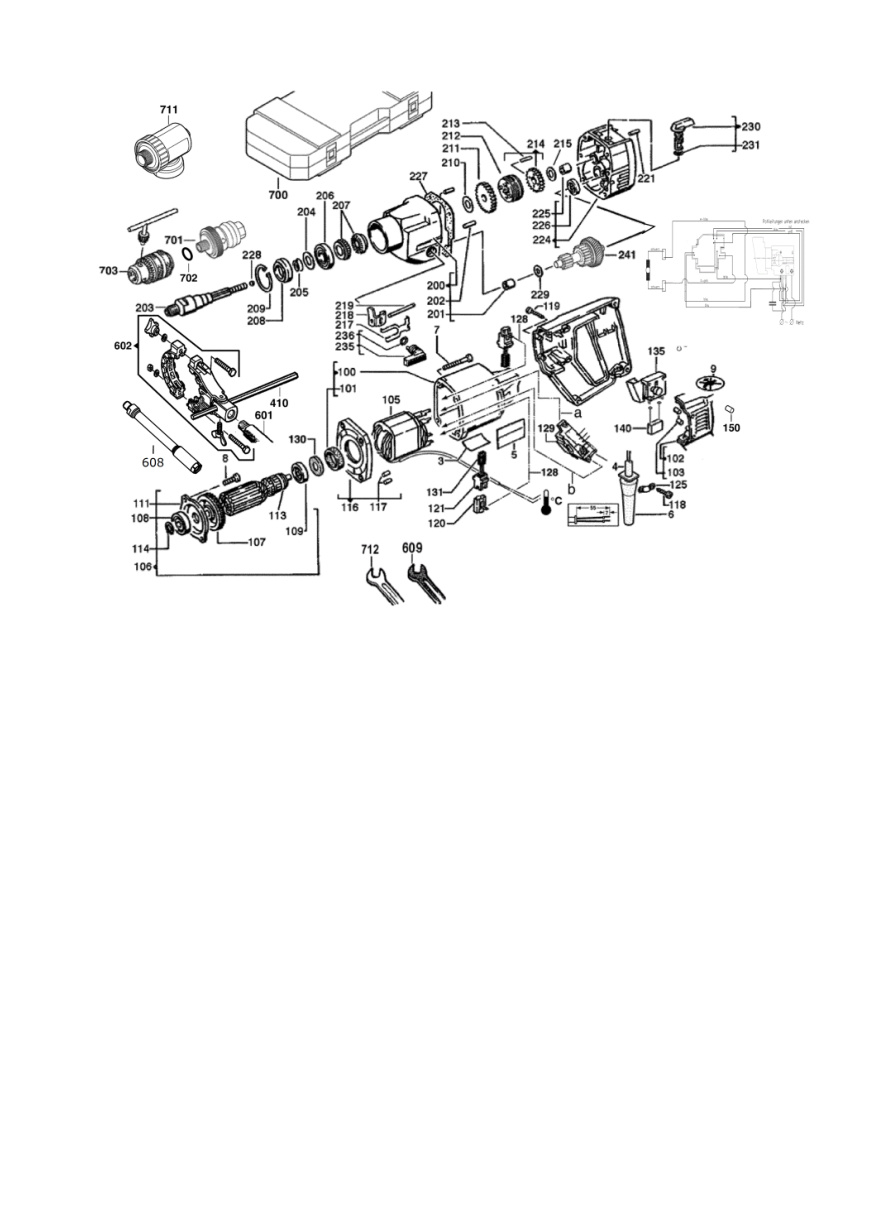

Схема инструмента
Список деталей: Дрель-шуруповёрт Milwaukee DD2-160XE 240V
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0003 | Заводская табличкаRATING PLATE | 4931368708товар | 1 | ||
| 2 | 0004 | Соединительный кабельCONNECTION CABLE | 4931328463товар | 1 | 4002395149476 | |
| 3 | 0005 | Оригинальная деталь MilwaukeeNAME PLATE | 4931380498товар | 2 | 4002395689729 | |
| 4 | 0006 | ВтулкаCABLE ENTRY SLEEVE | 4931267515товар | 1 | 4002395587520 | |
| 5 | 0007 | ВинтSCREW D 912 M 4X70 8G | 4931614685товар | 4 | 4002395694259 | |
| 6 | 0008 | ВинтSCREW | 4931612817товар | 2 | 4002395694105 | |
| 7 | 0009 | НаклейкаLABEL | 4931321699товар | 1 | 4002395603459 | |
| 8 | 0100 | КорпусHOUSING | 4931359587товар | 1 | 4002395653676 | |
| 9 | 0101 | Резиновая втулкаRUBBER SLEEVE | 4931301483товар | 1 | 4002395591428 | |
| 10 | 0102 | РукояткаHANDLE | 4931359589товар | 1 | 4002395653690 | |
| 11 | 0103 | Оригинальная деталь MilwaukeeHOLDING-DOWN DEVICE | 4931244948товар | 4 | ||
| 12 | 0105 | СтаторELECTRIC FIELD | 4931442730товар | 1 | 4002395883912 | |
| 13 | 0106 | ЯкорьARMATURE | 4931463719товар | 1 | 4058546299569 | |
| 14 | 0107 | ВентиляторFAN | 4931271335товар | 1 | ||
| 15 | 0108 | Оригинальная деталь MilwaukeeGROOVED BALL BEAR. | 4931368037товар | 1 | 4002395670642 | |
| 16 | 0109 | Шариковый подшипникBALL BEARING | 4931901253товар | 1 | 4002395706358 | |
| 17 | 0111 | Крышка подшипникаBEARING COVER | 4931267463товар | 1 | 4002395587490 | |
| 18 | 0113 | ДискINSULATING DISC | 4931271823товар | 1 | 4002395588138 | |
| 19 | 0114 | Оригинальная деталь MilwaukeeRING | 4931605127товар | 1 | 4002395693610 | |
| 20 | 0116 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931337361товар | 1 | 4002395620210 | |
| 21 | 0117 | Оригинальная деталь MilwaukeeRUBBER STOP | 562578001товар | 2 | ||
| 22 | 0118 | ВинтSCREW | 4931624538товар | 2 | 4002395760039 | |
| 23 | 0119 | ВинтSCREW | 4931618253товар | 7 | 4002395694945 | |
| 24 | 0120 | ЩёткодержательBRUSH HOLDER | 4931317546товар | 2 | 4002395600212 | |
| 25 | 0121 | ЩёткодержательBRUSH HOLDER INSUL | 4931317544товар | 2 | 4002395600199 | |
| 26 | 0125 | Зажим кабеляCABLE COLLAR | 4931256500товар | 1 | 4002395586547 | |
| 27 | 0128 | Соединительный кабельCONNECTION CABLE | 4931622342товар | 2 | 4002395697496 | |
| 28 | 0129 | Печатная платаPRINTED CIRC. BOARD | 4931463248товар | 1 | 4058546036430 | |
| 29 | 0130 | ШайбаFELT WASHER | 4931300215товар | 1 | 4002395590957 | |
| 30 | 0131 | Комплект угольных щётокCARBON BRUSH SET | 4931392581товар | 1 | 4002395740741 | |
| 31 | 0135 | ВыключательSWITCH | 4931385859товар | 1 | 4002395721863 | |
| 32 | 0140 | КонденсаторCAPACITOR | 4931385864товар | 1 | 4002395723027 | |
| 33 | 0150 | Оригинальная деталь MilwaukeeHOLDING-DOWN DEVICE | 4931409768товар | 1 | 4002395847617 | |
| 34 | 0200 | Корпус редуктораGEAR BOX | 4931412489товар | 1 | 4002395799442 | |
| 35 | 0201 | Игольчатый подшипникNEEDLE BEARING | 4931219424товар | 1 | 4002395583874 | |
| 36 | 0202 | Оригинальная деталь MilwaukeePIN | 4931615663товар | 2 | 4002395694402 | |
| 37 | 0203 | ШпиндельDRILL SPINDLE | 4931307984товар | 1 | 4002395593644 | |
| 38 | 0204 | ДискDISC | 4931621809товар | 1 | 4002395696048 | |
| 39 | 0205 | Пружина сжатияPRESSURE SPRING | 4931267406товар | 1 | 4002395587421 | |
| 40 | 0206 | Шариковый подшипникBALL BEARING | 4931891058товар | 1 | 4002395706303 | |
| 41 | 0207 | ВтулкаPERCUSSION SLEEVE | 4931325240товар | 2 | 4002395731145 | |
| 42 | 0208 | Уплотнительное кольцоSEAL RING | 4931267522товар | 1 | 4002395587537 | |
| 43 | 0209 | Стопорное кольцоLOCKING RING | 4931890311товар | 1 | 4002395706297 | |
| 44 | 0210 | ДискDISC | 4931943605товар | 1 | 4002395707119 | |
| 45 | 0211 | ШпиндельDRILL SPINDLE WHEEL | 4931368671товар | 1 | 4002395742011 | |
| 46 | 0212 | Оригинальная деталь MilwaukeeSHIFT RING COMPL. | 4931307130товар | 1 | 4002395593064 | |
| 47 | 0213 | Оригинальная деталь MilwaukeePIN | 4931621732товар | 2 | 4002395695867 | |
| 48 | 0214 | ШпиндельDRILL SPINDLE WHEEL | 4931369652товар | 1 | 4002395673858 | |
| 49 | 0215 | ДискDISC N874237 8,1X16X0,5 | 4931901226товар | 1 | 4002395706334 | |
| 50 | 0217 | ПружинаRETAINING SPRING | 4931307118товар | 1 | 4002395593057 | |
| 51 | 0218 | ВыключательSWITCH LEVER | 4931309010товар | 1 | 4002395594122 | |
| 52 | 0219 | Оригинальная деталь MilwaukeePIN | 4931621731товар | 1 | 4002395695850 | |
| 53 | 0221 | Оригинальная деталь MilwaukeePIN | 4931621650товар | 1 | 4002395695744 | |
| 54 | 0224 | ПодшипникBEARING END PLATE | 4931412490товар | 1 | 4002395799497 | |
| 55 | 0225 | ВтулкаSLEEVE N874989 HKO 0810 | 4931912093товар | 1 | 4002395706464 | |
| 56 | 0226 | Шариковый подшипникBALL BEARING | 4931624661товар | 1 | 4002395790906 | |
| 57 | 0227 | ПрокладкаGASKET | 4931307995товар | 1 | 4002395593729 | |
| 58 | 0228 | Оригинальная деталь MilwaukeeBALL | 4931805437товар | 1 | 4002395706037 | |
| 59 | 0229 | ДискDISC N874237 8,3X16,5X1 | 4931919962товар | 1 | 4002395706563 | |
| 60 | 0230 | ВыключательSWITCH LEVER | 4931320109товар | 1 | 4002395602223 | |
| 61 | 0231 | Уплотнительное кольцоO-RING N874701 8X1 | 4931943493товар | 1 | 4002395707058 | |
| 62 | 0235 | ВыключательSWITCH LEVER | 4931310479товар | 1 | 4002395594597 | |
| 63 | 0236 | Уплотнительное кольцоO-RING N874701 14X1 | 4931621782товар | 1 | 4002395893485 | |
| 64 | 0241 | Оригинальная деталь MilwaukeeREDUCTION GEAR | 4931368673товар | 1 | 4002395742028 | |
| 65 | 0410 | Оригинальная деталь MilwaukeeDEPTH GAUGE | 4931384434товар | 1 | 4002395719402 | |
| 66 | 0601 | РукояткаHANDLE | 4931375516товар | 1 | 4002395736027 | |
| 67 | 0602 | Оригинальная деталь MilwaukeeCLAMPING RING | 4931407017товар | 1 | 4002395784851 | |
| 68 | 0608 | Оригинальная деталь MilwaukeeEXTENSION | 4931368730товар | 1 | 4002395747368 | |
| 69 | 0700 | КейсCARRYING CASE | 4931412492товар | 1 | ||
| 70 | 0702 | Уплотнительное кольцоO-RING | 4931941117товар | 1 | 4002395706969 | |
| 71 | 71 | Ключ патронаChuck Key C S3T-1pc | 4932221379товар | 1 | 4002395306381 | |
| 72 | 0701 | Оригинальная деталь MilwaukeeFIXTEC ADAPTER FIXTEC M18/16 P1 MET | 4932399174товар | 1 | 4002395357819 | |
| 73 | 0703 | ПатронKeyed Chuck 3Jaw C 3.0-16 M18x2.5-1pc | 4932320014товар | 1 | 4002395310784 | |
| 74 | 0711 | Оригинальная деталь MilwaukeeFIXTEC CLR M18X2.5 / 1 1/4 P1M | 4932352172товар | 1 | 4002395368242 |
