Пила Milwaukee CS85SB — взрыв-схема
Сервисная страница: Пила Milwaukee CS85SB. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: CS85SBАртикул инструмента: 4933451117Код схемы: 400045269060 позицийКатегория: Пилы, лобзики и инструмент для резки

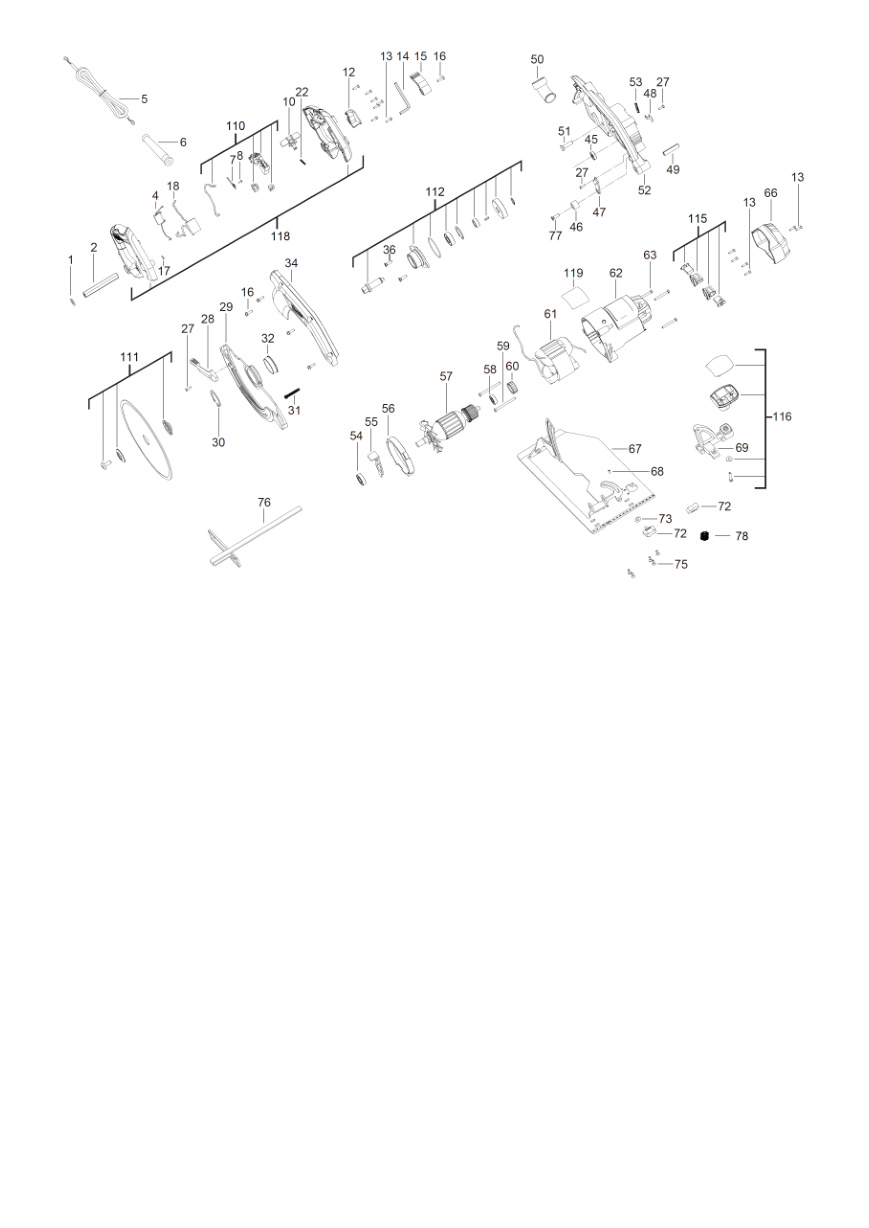

Схема инструмента
Список деталей: Пила Milwaukee CS85SB
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 1001 | ШайбаWASHER | 4931431103товар | 1 | 4002395853694 | |
| 2 | 1002 | ШинаGUIDE BAR | 4931454194товар | 1 | 4002395285082 | |
| 3 | 1004 | КонденсаторCAPACITOR | 4931454195товар | 1 | ||
| 4 | 1005 | Сетевой кабельPOWER CORD | 4931454196товар | 1 | 4002395285709 | |
| 5 | 1006 | Защитный кожухPROTECTING COVER | 4931454198товар | 1 | 4002395285723 | |
| 6 | 1007 | Оригинальная деталь MilwaukeeRETAINING PLATE | 4931454200товар | 1 | 4002395285747 | |
| 7 | 1008 | ВинтSCREW | 4931454201товар | 1 | ||
| 8 | 1010 | КурокTRIGGER | 4931454202товар | 1 | ||
| 9 | 1012 | Оригинальная деталь MilwaukeeCAP | 4931454203товар | 1 | 4002395285778 | |
| 10 | 1013 | ВинтSCREW | 4931454205товар | 13 | 4002395285792 | |
| 11 | 1014 | ВинтSCREW | 4931454205товар | 1 | 4002395285792 | |
| 12 | 1015 | Оригинальная деталь MilwaukeeKNOB | 4931454207товар | 1 | 4002395286416 | |
| 13 | 1016 | ВинтSCREW | 4931454208товар | 5 | 4002395286423 | |
| 14 | 1017 | Уплотнительное кольцоO-RING | 4931454209товар | 1 | 4002395286430 | |
| 15 | 1018 | Оригинальная деталь MilwaukeeSOFT START | 4931454210товар | 1 | 4002395286447 | |
| 16 | 1022 | ПружинаSPRING | 4931454212товар | 1 | 4002395286461 | |
| 17 | 1027 | ВинтSCREW | 4931454213товар | 3 | 4002395286478 | |
| 18 | 1028 | РычагSWING LEVER | 4931454214товар | 1 | 4002395286485 | |
| 19 | 1029 | Защитный кожухSAFTY GUARD | 4931454215товар | 1 | 4002395286492 | |
| 20 | 1030 | КлипсаCIRCLIP | 4931454216товар | 1 | 4002395283705 | |
| 21 | 1031 | ПружинаSPRING | 4931454217товар | 1 | 4002395283712 | |
| 22 | 1032 | КрышкаCOVER | 4931454218товар | 1 | 4002395283729 | |
| 23 | 1034 | Защитный кожухSAFTY GUARD | 4931454219товар | 1 | 4002395283736 | |
| 24 | 1036 | ВинтSCREW | 4931454220товар | 2 | 4002395283743 | |
| 25 | 1045 | Шариковый подшипникBALL BEARING | 4931454221товар | 1 | 4002395283750 | |
| 26 | 1046 | Оригинальная деталь MilwaukeeRUBBER BUFFER | 4931454222товар | 1 | ||
| 27 | 1047 | КрышкаCOVER | 4931454223товар | 1 | 4002395283774 | |
| 28 | 1048 | КрышкаCOVER PLATE | 4931454224товар | 1 | 4002395283781 | |
| 29 | 1049 | Оригинальная деталь MilwaukeeHOLDING PIN | 4931454225товар | 1 | 4002395283798 | |
| 30 | 1050 | Оригинальная деталь MilwaukeeDIRECT.DUST CHUTE | 4931454226товар | 1 | 4002395284405 | |
| 31 | 1051 | БолтFASTENING BOLT | 4931454227товар | 1 | 4002395284412 | |
| 32 | 1052 | Корпус редуктораGEAR BOX ASSY | 4931454228товар | 1 | 4002395284429 | |
| 33 | 1053 | ПружинаSPRING | 4931454229товар | 1 | 4002395284436 | |
| 34 | 1054 | Шариковый подшипникBALL BEARING | 4931454230товар | 1 | 4002395284443 | |
| 35 | 1055 | ШпиндельSPINDLE LOCK | 4931454231товар | 1 | 4002395284450 | |
| 36 | 1056 | КорпусFAN HOUSING | 4931454232товар | 1 | 4002395284467 | |
| 37 | 1057 | Оригинальная деталь MilwaukeeMOTOR ASSEMBLY | 4931454233товар | 1 | 4002395284474 | |
| 38 | 1058 | Шариковый подшипникBALL BEARING | 4931454235товар | 1 | 4002395284498 | |
| 39 | 1059 | ВинтSCREW | 4931454236товар | 2 | ||
| 40 | 1060 | ПодшипникBEARING BUSH | 4931454237товар | 1 | 4002395285112 | |
| 41 | 1061 | СтаторELECTRIC FIELD | 4931454238товар | 1 | 4002395285129 | |
| 42 | 1062 | КорпусHOUSING | 4931454240товар | 1 | ||
| 43 | 1063 | ВинтSCREW | 4931454241товар | 3 | 4002395285150 | |
| 44 | 1066 | КрышкаEND COVER CAP | 4931454242товар | 1 | 4002395285167 | |
| 45 | 1067 | Опорная плитаBASE PLATE | 4931454243товар | 1 | 4002395285174 | |
| 46 | 1068 | ВинтSCREW | 4931454244товар | 1 | 4002395285181 | |
| 47 | 1069 | Оригинальная деталь MilwaukeeEXT. W. STOP GAUGE | 4931454245товар | 1 | ||
| 48 | 1072 | Оригинальная деталь MilwaukeeLOCK BOTTON | 4931454246товар | 2 | ||
| 49 | 1073 | ШайбаWASHER | 4931454247товар | 1 | 4002395285815 | |
| 50 | 1075 | ВинтSCREW | 4931454248товар | 5 | 4002395285822 | |
| 51 | 1076 | Оригинальная деталь MilwaukeeGUIDE | 4931454249товар | 1 | 4002395285839 | |
| 52 | 1077 | ВинтSCREW | 4931454250товар | 1 | 4002395285846 | |
| 53 | 1078 | ПружинаSPRING | 4931454251товар | 1 | 4002395285853 | |
