Пила Milwaukee CS85CBE IN2 — взрыв-схема
Сервисная страница: Пила Milwaukee CS85CBE IN2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: CS85CBE IN2Артикул инструмента: 4933451116Код схемы: 400045863286 позицийКатегория: Пилы, лобзики и инструмент для резки

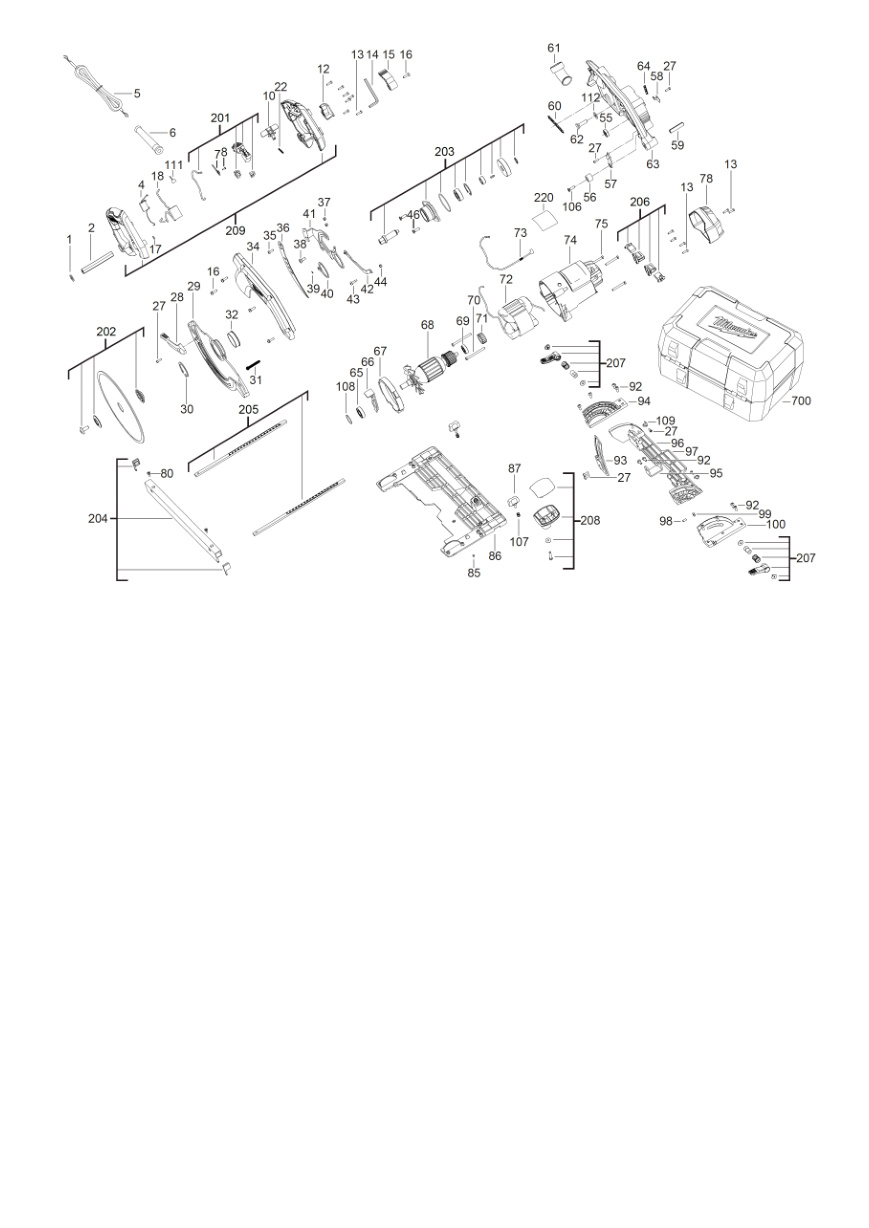

Схема инструмента
Список деталей: Пила Milwaukee CS85CBE IN2
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ШайбаWASHER | 4931431103товар | 1 | 4002395853694 | |
| 2 | 0002 | ШинаGUIDE BAR | 4931454194товар | 1 | 4002395285082 | |
| 3 | 0004 | КонденсаторCAPACITOR | 4931454746товар | 1 | 4058546013639 | |
| 4 | 0005 | Сетевой кабельPOWER CORD | 4931454196товар | 1 | 4002395285709 | |
| 5 | 0006 | ВтулкаCABLE ENTRY SLEEVE | 4931454747товар | 1 | 4058546013646 | |
| 6 | 0007 | Оригинальная деталь MilwaukeeRETAINING PLATE | 4931454200товар | 1 | 4002395285747 | |
| 7 | 0008 | ВинтSCREW | 4931454201товар | 1 | ||
| 8 | 0010 | КурокTRIGGER | 4931454202товар | 1 | ||
| 9 | 0012 | Оригинальная деталь MilwaukeeCAP | 4931454203товар | 1 | 4002395285778 | |
| 10 | 0013 | ВинтSCREW | 4931454205товар | 13 | 4002395285792 | |
| 11 | 0014 | КлючWRENCH | 4931454206товар | 1 | 4002395286409 | |
| 12 | 0015 | Оригинальная деталь MilwaukeeKNOB | 4931454207товар | 1 | 4002395286416 | |
| 13 | 0016 | ВинтSCREW | 4931454208товар | 5 | 4002395286423 | |
| 14 | 0017 | Уплотнительное кольцоO-RING | 4931454209товар | 1 | 4002395286430 | |
| 15 | 0018 | Оригинальная деталь MilwaukeeSOFT START | 4931454210товар | 1 | 4002395286447 | |
| 16 | 0022 | ПружинаSPRING | 4931454212товар | 1 | 4002395286461 | |
| 17 | 0027 | ВинтSCREW | 4931454213товар | 7 | 4002395286478 | |
| 18 | 0028 | РычагSWING LEVER | 4931454214товар | 1 | 4002395286485 | |
| 19 | 0029 | Защитный кожухSAFTY GUARD | 4931454215товар | 1 | 4002395286492 | |
| 20 | 0030 | КлипсаCIRCLIP | 4931454216товар | 1 | 4002395283705 | |
| 21 | 0031 | ПружинаSPRING | 4931454217товар | 1 | 4002395283712 | |
| 22 | 0032 | КрышкаCOVER | 4931454218товар | 1 | 4002395283729 | |
| 23 | 0034 | Защитный кожухSAFTY GUARD | 4931454219товар | 1 | 4002395283736 | |
| 24 | 0035 | БолтBOLT | 4931454748товар | 2 | ||
| 25 | 0036 | Оригинальная деталь MilwaukeeSPLITTING WEDGE | 4931454749товар | 1 | 4058546013660 | |
| 26 | 0037 | ГайкаNUT | 4931454750товар | 2 | 4058546013677 | |
| 27 | 0038 | ВинтSCREW | 4931454896товар | 1 | 4058546020705 | |
| 28 | 0039 | ШайбаWASHER | 4931454752товар | 1 | ||
| 29 | 0040 | КрышкаCOVER PLATE | 4931454753товар | 1 | 4058546013707 | |
| 30 | 0041 | Оригинальная деталь MilwaukeeHOLDING DEVICE | 4931454754товар | 1 | 4058546013714 | |
| 31 | 0042 | Оригинальная деталь MilwaukeeHOLDER | 4931454755товар | 1 | 4058546013721 | |
| 32 | 0043 | ВинтSCREW | 4931454756товар | 1 | 4058546013738 | |
| 33 | 0044 | ГайкаNUT | 4931454757товар | 1 | 4058546013745 | |
| 34 | 0046 | ВинтSCREW | 4931454220товар | 2 | 4002395283743 | |
| 35 | 0055 | Шариковый подшипникBALL BEARING | 4931454221товар | 1 | 4002395283750 | |
| 36 | 0056 | Оригинальная деталь MilwaukeeRUBBER BUFFER | 4931454222товар | 1 | ||
| 37 | 0057 | КрышкаCOVER | 4931454223товар | 1 | 4002395283774 | |
| 38 | 0058 | КрышкаCOVER PLATE | 4931454224товар | 1 | 4002395283781 | |
| 39 | 0059 | Оригинальная деталь MilwaukeeHOLDING PIN | 4931454225товар | 1 | 4002395283798 | |
| 40 | 0060 | ПружинаSPRING | 4931454758товар | 1 | 4058546013752 | |
| 41 | 0061 | Оригинальная деталь MilwaukeeDIRECT.DUST CHUTE | 4931454226товар | 1 | 4002395284405 | |
| 42 | 0062 | БолтFASTENING BOLT | 4931454227товар | 1 | 4002395284412 | |
| 43 | 0063 | Корпус редуктораGEAR BOX ASSY | 4931454897товар | 1 | 4058546020712 | |
| 44 | 0064 | ПружинаSPRING | 4931454229товар | 1 | 4002395284436 | |
| 45 | 0065 | Шариковый подшипникBALL BEARING | 4931454230товар | 1 | 4002395284443 | |
| 46 | 0066 | ШпиндельSPINDLE LOCK | 4931454231товар | 1 | 4002395284450 | |
| 47 | 0067 | КорпусFAN HOUSING | 4931454232товар | 1 | 4002395284467 | |
| 48 | 0068 | Оригинальная деталь MilwaukeeMOTOR ASSEMBLY | 4931454233товар | 1 | 4002395284474 | |
| 49 | 0069 | Шариковый подшипникBALL BEARING | 4931454235товар | 1 | 4002395284498 | |
| 50 | 0070 | ВинтSCREW | 4931454236товар | 2 | ||
| 51 | 0071 | ПодшипникBEARING BUSH | 4931454237товар | 1 | 4002395285112 | |
| 52 | 0072 | СтаторFIELD LEAD GROMMET | 4931454759товар | 1 | 4058546013769 | |
| 53 | 0073 | Оригинальная деталь MilwaukeeCHOKING COIL | 4931454780товар | 1 | 4058546013974 | |
| 54 | 0074 | КорпусHOUSING | 4931454240товар | 1 | ||
| 55 | 0075 | ВинтSCREW | 4931454241товар | 3 | 4002395285150 | |
| 56 | 0078 | КрышкаEND COVER CAP | 4931454242товар | 1 | 4002395285167 | |
| 57 | 0080 | ВинтSCREW | 4931454248товар | 2 | 4002395285822 | |
| 58 | 0085 | ВинтSCREW | 4931454760товар | 1 | 4058546013776 | |
| 59 | 0086 | Оригинальная деталь MilwaukeeGROUND PLATE | 4931454761товар | 1 | 4058546013783 | |
| 60 | 0087 | Оригинальная деталь MilwaukeeLOCK BOTTON | 4931454246товар | 2 | ||
| 61 | 0092 | ВинтSCREW | 4931454762товар | 10 | ||
| 62 | 0093 | Оригинальная деталь MilwaukeeHOLDING DEVICE | 4931454763товар | 1 | ||
| 63 | 0094 | Оригинальная деталь MilwaukeePARALL./ANGLE GUIDE | 4931454764товар | 1 | 4058546013813 | |
| 64 | 0095 | КрышкаCOVER | 4931454765товар | 1 | 4058546013820 | |
| 65 | 0096 | БолтBOLT | 4931454766товар | 2 | 4058546013837 | |
| 66 | 0097 | Оригинальная деталь MilwaukeeGROUND PLATE | 4931454767товар | 1 | 4058546013844 | |
| 67 | 0098 | ВинтSCREW | 4931454244товар | 1 | 4002395285181 | |
| 68 | 0099 | ГайкаNUT | 4931454768товар | 1 | 4058546013851 | |
| 69 | 0100 | Оригинальная деталь MilwaukeePARALL./ANGLE GUIDE | 4931454769товар | 1 | 4058546013868 | |
| 70 | 0106 | ВинтSCREW | 4931454250товар | 1 | 4002395285846 | |
| 71 | 0107 | ПружинаSPRING | 4931454251товар | 2 | 4002395285853 | |
| 72 | 0108 | Уплотнительное кольцоO-RING | 4931454770товар | 1 | 4058546013875 | |
| 73 | 0109 | ФиксаторLATCH PLATE | 4931454771товар | 2 | 4058546013882 | |
| 74 | 0111 | ЗаглушкаTERMINAL PLUG | 4931454772товар | 1 | 4058546013899 | |
| 75 | 0112 | ШайбаWASHER | 4931454773товар | 1 | 4058546013905 | |
| 76 | 0201 | ВыключательSWITCH | 4931454252товар | 1 | 4002395285860 | |
| 77 | 0202 | ФланецFLANGE | 4931454253товар | 1 | 4002395285877 | |
| 78 | 0203 | ШпиндельSPINDLE LOCK | 4931454254товар | 1 | 4002395285884 | |
| 79 | 0204 | РукояткаBUFFER HANDLE | 4931454774товар | 1 | 4058546013912 | |
| 80 | 0205 | Оригинальная деталь MilwaukeePARALLEL GUIDE | 4931454775товар | 1 | ||
| 81 | 0206 | Угольная щёткаCARBON BRUSH | 4931454255товар | 1 | 4002395285891 | |
| 82 | 0207 | РычагCLAMPING LEVER | 4931454776товар | 2 | 4058546013936 | |
| 83 | 0208 | Дополнительная рукояткаAUXILIARY HANDLE | 4931454256товар | 1 | ||
| 84 | 0209 | РукояткаPAIR HANDLE SHELLS | 4931454257товар | 1 | 4002395286515 | |
| 85 | 0220 | Заводская табличкаRATING PLATE | 4931454924товар | 1 | 4058546020989 | |
| 86 | 0700 | КейсCARRYING CASE | 4931454778товар | 1 | 4058546013950 |
