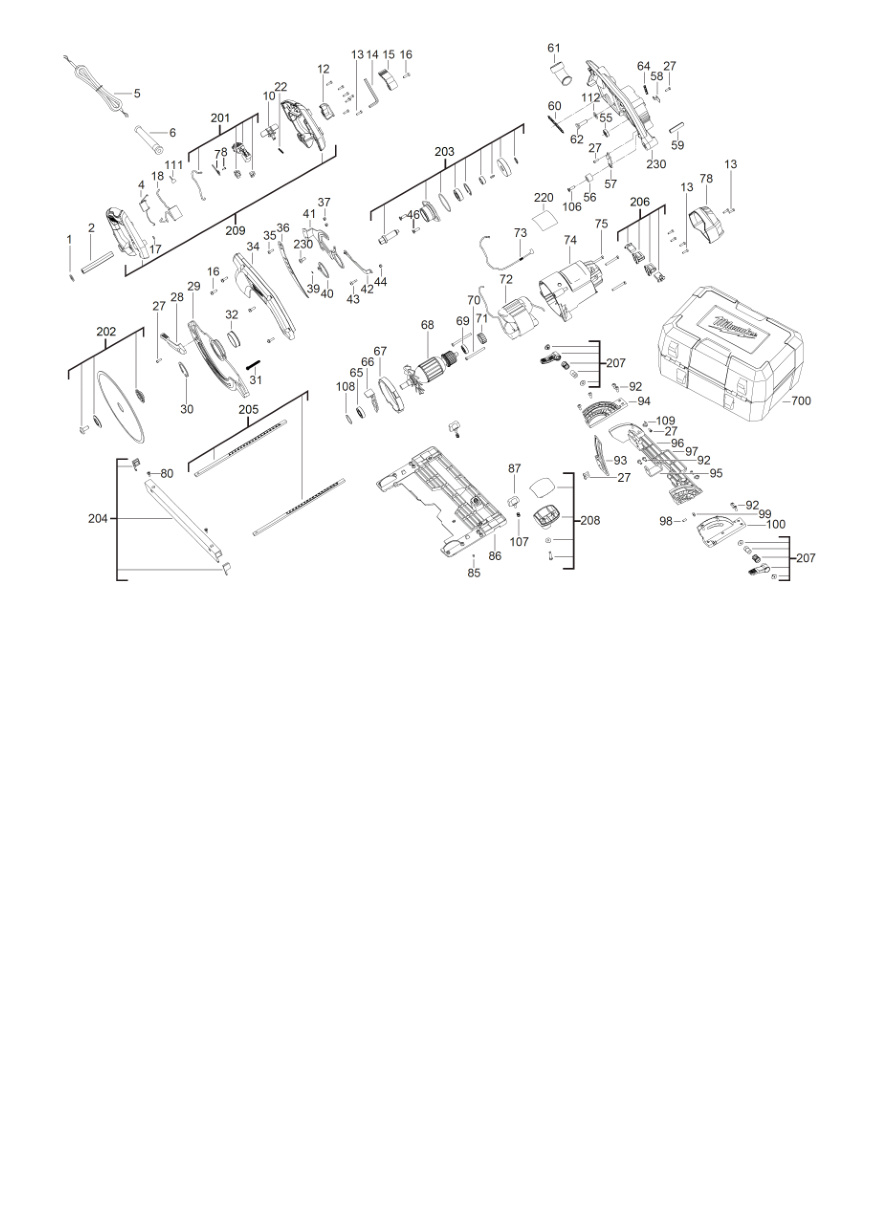

Взрыв-схема Milwaukee CS85CBE IN2 4933451116
Сервисная страница Milwaukee CS85CBE IN2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933451116CS85CBE IN2400045268085 позицийКатегория: Пилы и лобзики
Список деталей Milwaukee CS85CBE IN2
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0001 | ШайбаWASHER | 4931431103 | 1 | 4002395853694 | Доступность уточняется |
| 2 | 0002 | ШинаGUIDE BAR | 4931454194 | 1 | 4002395285082 | Доступность уточняется |
| 3 | 0004 | КонденсаторCAPACITOR | 4931454746 | 1 | 4058546013639 | Доступность уточняется |
| 4 | 0005 | Сетевой кабельPOWER CORD | 4931454196 | 1 | 4002395285709 | Доступность уточняется |
| 5 | 0006 | ВтулкаCABLE ENTRY SLEEVE | 4931454747 | 1 | 4058546013646 | Доступность уточняется |
| 6 | 0007 | Оригинальная деталь MilwaukeeRETAINING PLATE | 4931454200 | 1 | 4002395285747 | Доступность уточняется |
| 7 | 0008 | ВинтSCREW | 4931454201 | 1 | Больше не поставляется | |
| 8 | 0010 | КурокTRIGGER | 4931454202 | 1 | Больше не поставляется | |
| 9 | 0012 | Оригинальная деталь MilwaukeeCAP | 4931454203 | 1 | 4002395285778 | Доступность уточняется |
| 10 | 0013 | ВинтSCREW | 4931454205 | 13 | 4002395285792 | Доступность уточняется |
| 11 | 0014 | КлючWRENCH | 4931454206 | 1 | 4002395286409 | Доступность уточняется |
| 12 | 0015 | Оригинальная деталь MilwaukeeKNOB | 4931454207 | 1 | 4002395286416 | Доступность уточняется |
| 13 | 0016 | ВинтSCREW | 4931454208 | 5 | 4002395286423 | Доступность уточняется |
| 14 | 0017 | Уплотнительное кольцоO-RING | 4931454209 | 1 | 4002395286430 | Доступность уточняется |
| 15 | 0018 | Оригинальная деталь MilwaukeeSOFT START | 4931454210 | 1 | 4002395286447 | Доступность уточняется |
| 16 | 0022 | ПружинаSPRING | 4931454212 | 1 | 4002395286461 | Доступность уточняется |
| 17 | 0027 | ВинтSCREW | 4931454213 | 7 | 4002395286478 | Доступность уточняется |
| 18 | 0028 | РычагSWING LEVER | 4931454214 | 1 | 4002395286485 | Доступность уточняется |
| 19 | 0029 | Защитный кожухSAFTY GUARD | 4931454215 | 1 | 4002395286492 | Доступность уточняется |
| 20 | 0030 | КлипсаCIRCLIP | 4931454216 | 1 | 4002395283705 | Доступность уточняется |
| 21 | 0031 | ПружинаSPRING | 4931454217 | 1 | 4002395283712 | Доступность уточняется |
| 22 | 0032 | КрышкаCOVER | 4931454218 | 1 | 4002395283729 | Доступность уточняется |
| 23 | 0034 | Защитный кожухSAFTY GUARD | 4931454219 | 1 | 4002395283736 | Доступность уточняется |
| 24 | 0035 | БолтBOLT | 4931454748 | 2 | Больше не поставляется | |
| 25 | 0036 | Оригинальная деталь MilwaukeeSPLITTING WEDGE | 4931454749 | 1 | 4058546013660 | Доступность уточняется |
| 26 | 0037 | ГайкаNUT | 4931454750 | 2 | 4058546013677 | Доступность уточняется |
| 27 | 0039 | ШайбаWASHER | 4931454752 | 1 | Больше не поставляется | |
| 28 | 0040 | КрышкаCOVER PLATE | 4931454753 | 1 | 4058546013707 | Доступность уточняется |
| 29 | 0041 | Оригинальная деталь MilwaukeeHOLDING DEVICE | 4931454754 | 1 | 4058546013714 | Доступность уточняется |
| 30 | 0042 | Оригинальная деталь MilwaukeeHOLDER | 4931454755 | 1 | 4058546013721 | Доступность уточняется |
| 31 | 0043 | ВинтSCREW | 4931454756 | 1 | 4058546013738 | Доступность уточняется |
| 32 | 0044 | ГайкаNUT | 4931454757 | 1 | 4058546013745 | Доступность уточняется |
| 33 | 0046 | ВинтSCREW | 4931454220 | 2 | 4002395283743 | Доступность уточняется |
| 34 | 0055 | Шариковый подшипникBALL BEARING | 4931454221 | 1 | 4002395283750 | Доступность уточняется |
| 35 | 0056 | Оригинальная деталь MilwaukeeRUBBER BUFFER | 4931454222 | 1 | Больше не поставляется | |
| 36 | 0057 | КрышкаCOVER | 4931454223 | 1 | 4002395283774 | Доступность уточняется |
| 37 | 0058 | КрышкаCOVER PLATE | 4931454224 | 1 | 4002395283781 | Доступность уточняется |
| 38 | 0059 | Оригинальная деталь MilwaukeeHOLDING PIN | 4931454225 | 1 | 4002395283798 | Доступность уточняется |
| 39 | 0060 | ПружинаSPRING | 4931454758 | 1 | 4058546013752 | Доступность уточняется |
| 40 | 0061 | Оригинальная деталь MilwaukeeDIRECT.DUST CHUTE | 4931454226 | 1 | 4002395284405 | Доступность уточняется |
| 41 | 0062 | БолтFASTENING BOLT | 4931454227 | 1 | 4002395284412 | Доступность уточняется |
| 42 | 0064 | ПружинаSPRING | 4931454229 | 1 | 4002395284436 | Доступность уточняется |
| 43 | 0065 | Шариковый подшипникBALL BEARING | 4931454230 | 1 | 4002395284443 | Доступность уточняется |
| 44 | 0066 | ШпиндельSPINDLE LOCK | 4931454231 | 1 | 4002395284450 | Доступность уточняется |
| 45 | 0067 | КорпусFAN HOUSING | 4931454232 | 1 | 4002395284467 | Доступность уточняется |
| 46 | 0068 | Оригинальная деталь MilwaukeeMOTOR ASSEMBLY | 4931454233 | 1 | 4002395284474 | Доступность уточняется |
| 47 | 0069 | Шариковый подшипникBALL BEARING | 4931454235 | 1 | 4002395284498 | Доступность уточняется |
| 48 | 0070 | ВинтSCREW | 4931454236 | 2 | Больше не поставляется | |
| 49 | 0071 | ПодшипникBEARING BUSH | 4931454237 | 1 | 4002395285112 | Доступность уточняется |
| 50 | 0072 | СтаторFIELD LEAD GROMMET | 4931454759 | 1 | 4058546013769 | Доступность уточняется |
| 51 | 0073 | Оригинальная деталь MilwaukeeCHOKING COIL | 4931454780 | 1 | 4058546013974 | Доступность уточняется |
| 52 | 0074 | КорпусHOUSING | 4931454240 | 1 | Больше не поставляется | |
| 53 | 0075 | ВинтSCREW | 4931454241 | 3 | 4002395285150 | Доступность уточняется |
| 54 | 0078 | КрышкаEND COVER CAP | 4931454242 | 1 | 4002395285167 | Доступность уточняется |
| 55 | 0080 | ВинтSCREW | 4931454248 | 2 | 4002395285822 | Доступность уточняется |
| 56 | 0085 | ВинтSCREW | 4931454760 | 1 | 4058546013776 | Доступность уточняется |
| 57 | 0086 | Оригинальная деталь MilwaukeeGROUND PLATE | 4931454761 | 1 | 4058546013783 | Доступность уточняется |
| 58 | 0087 | Оригинальная деталь MilwaukeeLOCK BOTTON | 4931454246 | 2 | Больше не поставляется | |
| 59 | 0092 | ВинтSCREW | 4931454762 | 10 | Больше не поставляется | |
| 60 | 0093 | Оригинальная деталь MilwaukeeHOLDING DEVICE | 4931454763 | 1 | Больше не поставляется | |
| 61 | 0094 | Оригинальная деталь MilwaukeePARALL./ANGLE GUIDE | 4931454764 | 1 | 4058546013813 | Доступность уточняется |
| 62 | 0095 | КрышкаCOVER | 4931454765 | 1 | 4058546013820 | Доступность уточняется |
| 63 | 0096 | БолтBOLT | 4931454766 | 2 | 4058546013837 | Доступность уточняется |
| 64 | 0097 | Оригинальная деталь MilwaukeeGROUND PLATE | 4931454767 | 1 | 4058546013844 | Доступность уточняется |
| 65 | 0098 | ВинтSCREW | 4931454244 | 1 | 4002395285181 | Доступность уточняется |
| 66 | 0099 | ГайкаNUT | 4931454768 | 1 | 4058546013851 | Доступность уточняется |
| 67 | 0100 | Оригинальная деталь MilwaukeePARALL./ANGLE GUIDE | 4931454769 | 1 | 4058546013868 | Доступность уточняется |
| 68 | 0106 | ВинтSCREW | 4931454250 | 1 | 4002395285846 | Доступность уточняется |
| 69 | 0107 | ПружинаSPRING | 4931454251 | 2 | 4002395285853 | Доступность уточняется |
| 70 | 0108 | Уплотнительное кольцоO-RING | 4931454770 | 1 | 4058546013875 | Доступность уточняется |
| 71 | 0109 | ФиксаторLATCH PLATE | 4931454771 | 2 | 4058546013882 | Доступность уточняется |
| 72 | 0111 | ЗаглушкаTERMINAL PLUG | 4931454772 | 1 | 4058546013899 | Доступность уточняется |
| 73 | 0112 | ШайбаWASHER | 4931454773 | 1 | 4058546013905 | Доступность уточняется |
| 74 | 0201 | ВыключательSWITCH | 4931454252 | 1 | 4002395285860 | Доступность уточняется |
| 75 | 0202 | ФланецFLANGE | 4931454253 | 1 | 4002395285877 | Доступность уточняется |
| 76 | 0203 | ШпиндельSPINDLE LOCK | 4931454254 | 1 | 4002395285884 | Доступность уточняется |
| 77 | 0204 | РукояткаBUFFER HANDLE | 4931454774 | 1 | 4058546013912 | Доступность уточняется |
| 78 | 0205 | Оригинальная деталь MilwaukeePARALLEL GUIDE | 4931454775 | 1 | Больше не поставляется | |
| 79 | 0206 | Угольная щёткаCARBON BRUSH | 4931454255 | 1 | 4002395285891 | Доступность уточняется |
| 80 | 0207 | РычагCLAMPING LEVER | 4931454776 | 2 | 4058546013936 | Доступность уточняется |
| 81 | 0208 | Дополнительная рукояткаAUXILIARY HANDLE | 4931454256 | 1 | Больше не поставляется | |
| 82 | 0209 | РукояткаPAIR HANDLE SHELLS | 4931454257 | 1 | 4002395286515 | Доступность уточняется |
| 83 | 0220 | Заводская табличкаRATING PLATE | 4931454777 | 1 | Больше не поставляется | |
| 84 | 0230 | ВинтGEARCASE + SCREW ASSY | 4931458670 | 1 | 4058546041113 | Доступность уточняется |
| 85 | 0700 | КейсCARRYING CASE | 4931454778 | 1 | 4058546013950 | Доступность уточняется |
Нужна деталь?
Пришлите модель CS85CBE IN2, артикул 4933451116 и номер позиции на схеме.
