Пила Milwaukee CS60 — взрыв-схема
Сервисная страница: Пила Milwaukee CS60. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: CS60Артикул инструмента: 4933419225Код схемы: 400041922673 позицииКатегория: Пилы, лобзики и инструмент для резки

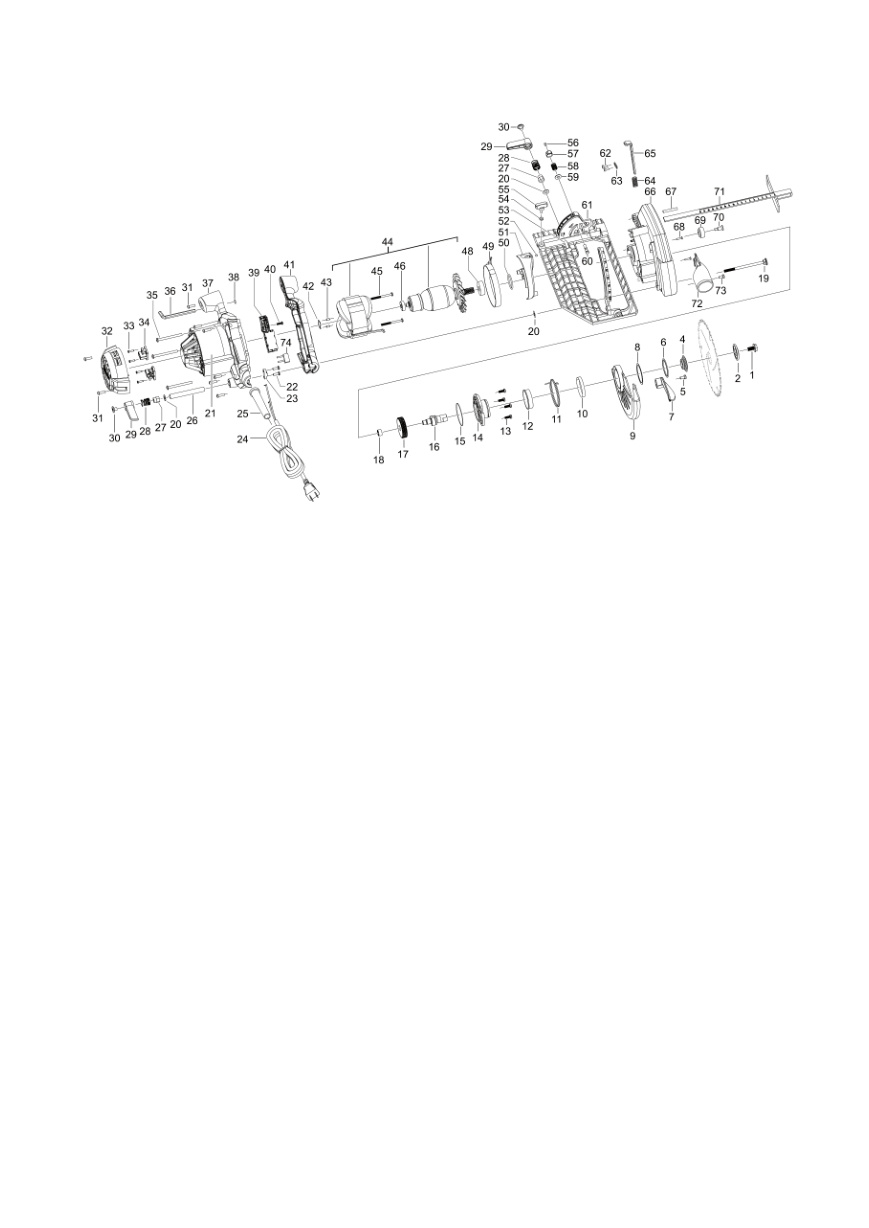

Схема инструмента
Список деталей: Пила Milwaukee CS60
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 660988001товар | 1 | 4002395903795 | |
| 2 | 0002 | ФланецFLANGE | 692256001товар | 1 | 4002395903962 | |
| 3 | 0004 | ФланецFLANGE | 692254001товар | 1 | 4002395903955 | |
| 4 | 0005 | ВинтSCREW | 660151005товар | 1 | ||
| 5 | 0006 | Стопорное кольцоRETAINING RING | 680778003товар | 1 | 4002395903863 | |
| 6 | 0007 | РычагLEVER | 519250002товар | 1 | 4002395899784 | |
| 7 | 0008 | ШайбаWASHER | 631876003товар | 1 | 4002395903610 | |
| 8 | 0009 | Оригинальная деталь MilwaukeeBUSH | 641519004товар | 1 | 4002395903672 | |
| 9 | 0010 | Оригинальная деталь MilwaukeeBUSH | 632371003товар | 1 | ||
| 10 | 0011 | ПружинаSPRING | 692038003товар | 1 | 4002395903948 | |
| 11 | 0012 | Оригинальная деталь MilwaukeeBUSH | 514310001товар | 1 | 4002395903412 | |
| 12 | 0013 | ВинтSCREW | 660997001товар | 1 | ||
| 13 | 0014 | Защитный кожухGUARD | 516867002товар | 1 | 4002395903443 | |
| 14 | 0015 | Уплотнительное кольцоO-RING | 561489001товар | 1 | 4002395903504 | |
| 15 | 0016 | ШпиндельSPINDLE | 620536001товар | 1 | 4002395903580 | |
| 16 | 0017 | Оригинальная деталь MilwaukeePINION | 610641001товар | 1 | 4002395903573 | |
| 17 | 0018 | Игольчатый подшипникNEEDLE BEARING | 671774002товар | 1 | 4002395903856 | |
| 18 | 0019 | БолтBOLT | 660842001товар | 1 | 4002395903764 | |
| 19 | 0020 | ШайбаWASHER | 691142001товар | 1 | ||
| 20 | 0021 | Заводская табличкаRATING PLATE | 4931448483товар | 1 | 4002395179541 | |
| 21 | 0022 | ВинтSCREW | 660024045товар | 1 | 4002395903689 | |
| 22 | 0023 | Оригинальная деталь MilwaukeeCLAMP | 590501001товар | 1 | ||
| 23 | 0024 | Соединительный кабельCONNECTION CABLE | 4931436429товар | 1 | 4002395248971 | |
| 24 | 0025 | ВтулкаCABLE ENTRY SLEEVE | 561487001товар | 1 | 4002395903481 | |
| 25 | 0026 | ШпиндельSPINDLE | 631686001товар | 1 | 4002395903597 | |
| 26 | 0027 | ГайкаNUT | 660841002товар | 1 | 4002395903757 | |
| 27 | 0028 | Пружина сжатияPRESSURE SPRING | 681035001товар | 1 | 4002395903887 | |
| 28 | 0029 | РычагLEVER | 513965004товар | 1 | 4002395903399 | |
| 29 | 0030 | ВинтSCREW | 660993002товар | 1 | 4002395903801 | |
| 30 | 0031 | ВинтSCREW | 660982001товар | 1 | 4002395829941 | |
| 31 | 0032 | КрышкаCOVER | 351257001товар | 1 | 4002395903375 | |
| 32 | 0033 | ВинтSCREW | 660203060товар | 1 | 4002395903719 | |
| 33 | 0034 | Угольная щёткаCARBON BRUSH | 290365001товар | 2 | 4002395903344 | |
| 34 | 0035 | ВинтSCREW | 661153002товар | 1 | ||
| 35 | 0036 | КлючSPANNER | 681231001товар | 1 | 4002395795130 | |
| 36 | 0037 | Корпус двигателяMOTOR HOUSING | 521255001товар | 1 | 4002395903467 | |
| 37 | 0038 | Уплотнительное кольцоO-RING | 562326001товар | 1 | ||
| 38 | 0039 | ВыключательSWITCH | 760405005товар | 1 | 4002395903993 | |
| 39 | 0040 | ВинтSCREW | 660208037товар | 1 | ||
| 40 | 0041 | КорпусHOUSING | 521256001товар | 1 | 4002395903474 | |
| 41 | 0042 | ПружинаSPRING | 681108001товар | 1 | ||
| 42 | 0043 | ЗаглушкаPLUG | 550339001товар | 1 | 4002395760527 | |
| 43 | 0044 | Оригинальная деталь MilwaukeeMOTOR | 4931448524товар | 1 | 4002395179565 | |
| 44 | 0045 | ВинтSCREW | 660986001товар | 1 | ||
| 45 | 0046 | Шариковый подшипникBALL BEARING | 681100001товар | 1 | 4002395903900 | |
| 46 | 0048 | Шариковый подшипникBALL BEARING | 4931435723товар | 1 | 4002395863754 | |
| 47 | 0049 | КрышкаCOVER | 516847002товар | 1 | 4002395903429 | |
| 48 | 0050 | Уплотнительное кольцоO-RING | 561488001товар | 1 | 4002395903498 | |
| 49 | 0051 | ПружинаSPRING | 516848002товар | 1 | 4002395903436 | |
| 50 | 0052 | ВинтSCREW | 660066005товар | 1 | ||
| 51 | 0053 | БолтBOLT | 660858003товар | 1 | ||
| 52 | 0054 | Пружинная шайбаSPRING WASHER | 671237002товар | 1 | ||
| 53 | 0055 | Фиксирующий болтLOCKING BOLT | 511129004товар | 1 | 4002395903382 | |
| 54 | 0056 | ВинтSCREW | 661197002товар | 1 | 4002395903825 | |
| 55 | 0057 | КрышкаCOVER | 340061002товар | 1 | 4002395903368 | |
| 56 | 0058 | ПружинаSPRING | 681036001товар | 1 | 4002395903894 | |
| 57 | 0059 | ШайбаWASHER | 513967001товар | 1 | 4002395903405 | |
| 58 | 0060 | Оригинальная деталь MilwaukeePIN | 631687001товар | 1 | 4002395903603 | |
| 59 | 0061 | Опорная плитаBASE PLATE | 302431005товар | 1 | 4002395903351 | |
| 60 | 0062 | ВинтSCREW | 660208094товар | 1 | ||
| 61 | 0063 | Оригинальная деталь MilwaukeeCLAMP | 632425001товар | 1 | ||
| 62 | 0064 | ПружинаSPRING | 692037001товар | 1 | ||
| 63 | 0065 | ШпиндельSPINDLE LOCK | 633375001товар | 1 | 4002395903641 | |
| 64 | 0066 | Защитный кожухGUARD CAP | 641280002товар | 1 | 4002395903665 | |
| 65 | 0067 | Оригинальная деталь MilwaukeeROLL | 680980004товар | 1 | ||
| 66 | 0068 | ВинтSCREW | 660204009товар | 1 | ||
| 67 | 0069 | Оригинальная деталь MilwaukeeRUBBER STOP | 561984001товар | 1 | 4002395903559 | |
| 68 | 0070 | ВинтSCREW | 661245002товар | 1 | ||
| 69 | 0071 | Оригинальная деталь MilwaukeeSTOP | 633402001товар | 1 | 4002395903658 | |
| 70 | 0072 | Оригинальная деталь MilwaukeeADAPTER | 519211001товар | 1 | 4002395903450 | |
| 71 | 0073 | ВинтSCREW | 660165011товар | 1 | 4002395903702 | |
| 72 | 0074 | КонденсаторCAPACITOR | 290244021товар | 1 | 4002395903337 | |
| 73 | 0090 | Комплект угольных щётокCARBON BRUSH SET | 4931511235товар | 1 | 4058546650919 |
