Измерительный инструмент Milwaukee CLL-C — взрыв-схема
Сервисная страница: Измерительный инструмент Milwaukee CLL-C. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: CLL-CАртикул инструмента: 4933478753Код схемы: 40004914007 позицийКатегория: Измерительный инструмент

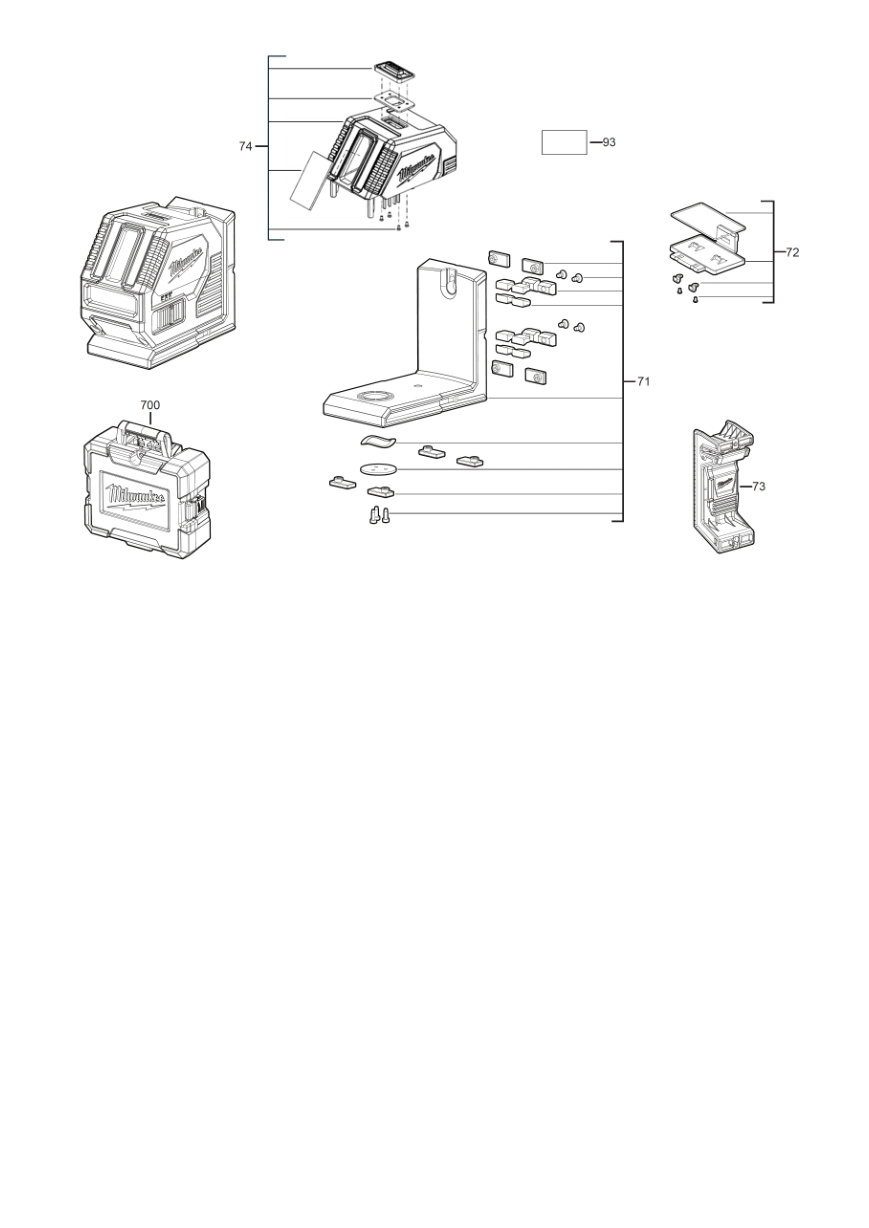

Схема инструмента
Список деталей: Измерительный инструмент Milwaukee CLL-C
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 1 | Деталь не детализирована[TRAD] PART NOT DEATAILED | 1000063920товар | 1 | ||
| 2 | 0071 | Оригинальная деталь MilwaukeeMOUNTING BRACKET | 4931494061товар | 1 | 4058546429423 | |
| 3 | 0072 | Оригинальная деталь MilwaukeeCAP | 4931494062товар | 1 | 4058546429430 | |
| 4 | 0073 | КлипсаCLAMP CLIP | 4931494063товар | 1 | 4058546429447 | |
| 5 | 0074 | КорпусHOUSING | 4931508005товар | 1 | 4058546626679 | |
| 6 | 0093 | Заводская табличкаRATING PLATE | 4931508006товар | 1 | 4058546626686 | |
| 7 | 0700 | КейсCARRYING CASE | 4931494064товар | 1 | 4058546429454 |
