Перфоратор Milwaukee CHS355 — взрыв-схема
Сервисная страница: Перфоратор Milwaukee CHS355. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: CHS355Артикул инструмента: 4933411760Код схемы: 4000411761109 позицийКатегория: Перфораторы и отбойные молотки

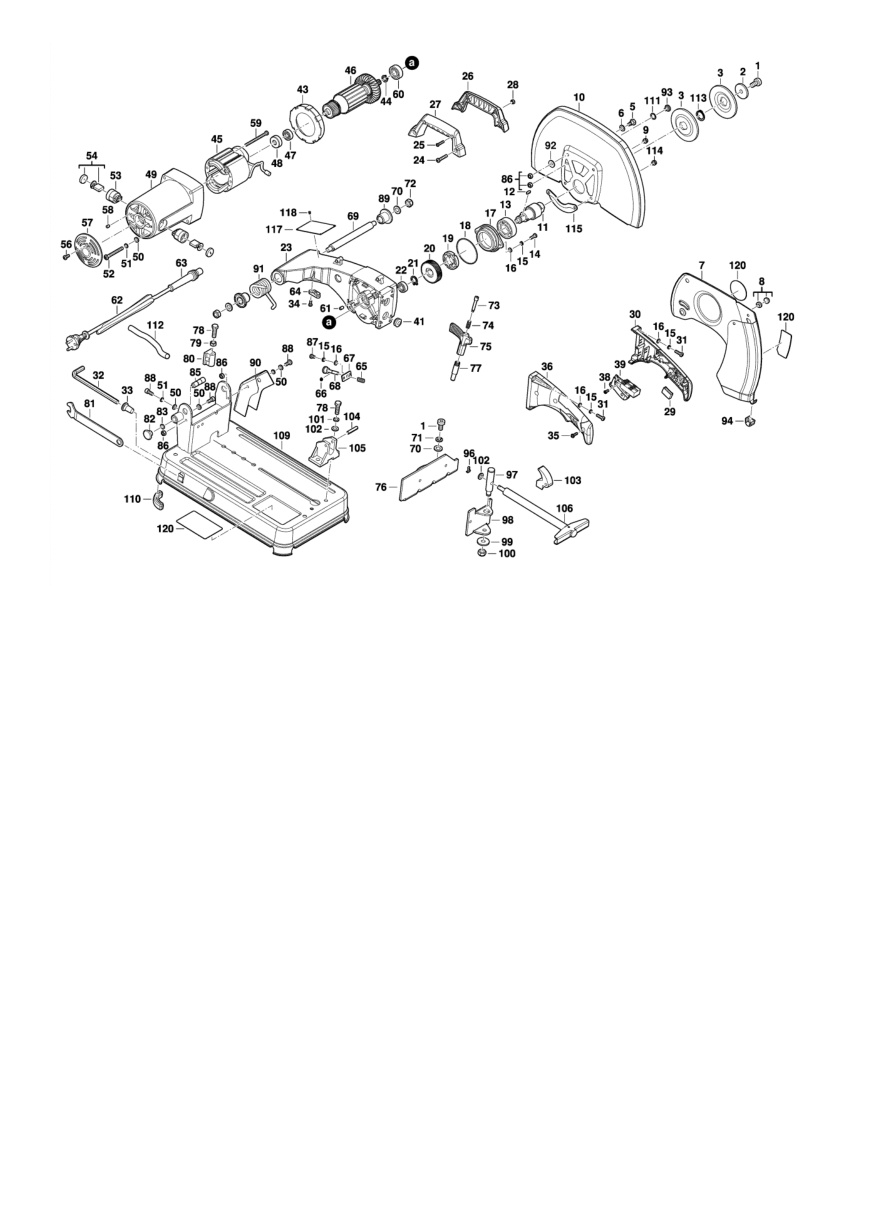

Схема инструмента
Список деталей: Перфоратор Milwaukee CHS355
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931431000товар | 3 | 4002395854349 | |
| 2 | 0002 | ШайбаWASHER | 4931431001товар | 1 | 4002395852796 | |
| 3 | 0003 | ФланецFLANGE | 4931431002товар | 2 | 4002395854356 | |
| 4 | 0005 | ВинтSCREW | 4931431003товар | 1 | 4002395853304 | |
| 5 | 0006 | ШайбаWASHER | 4931431004товар | 1 | 4002395853311 | |
| 6 | 0007 | Защитный кожухGUARD CAP | 4931431005товар | 1 | 4002395853328 | |
| 7 | 0008 | Оригинальная деталь MilwaukeeRUBBER BUFFER | 4931431006товар | 1 | ||
| 8 | 0009 | ВинтSCREW | 4931431007товар | 3 | ||
| 9 | 0010 | Защитный кожухGUARD CAP | 4931431008товар | 1 | ||
| 10 | 0011 | ШпиндельSPINDLE | 4931431010товар | 1 | 4002395853366 | |
| 11 | 0012 | Оригинальная деталь MilwaukeeKEY | 4931431011товар | 1 | 4002395853373 | |
| 12 | 0013 | ПодшипникBEARING | 4931431012товар | 1 | 4002395853380 | |
| 13 | 0014 | ВинтSCREW | 4931431013товар | 2 | ||
| 14 | 0015 | Пружинная шайбаSPRING WASHER | 4931431014товар | 8 | 4002395852956 | |
| 15 | 0016 | ШайбаWASHER | 4931431015товар | 8 | 4002395853649 | |
| 16 | 0017 | ФланецFLANGE | 4931431016товар | 1 | 4002395850723 | |
| 17 | 0018 | Уплотнительное кольцоO-RING | 4931431017товар | 1 | 4002395853502 | |
| 18 | 0019 | Оригинальная деталь MilwaukeeLOCK | 4931431018товар | 1 | 4002395850907 | |
| 19 | 0020 | Оригинальная деталь MilwaukeeGEAR | 4931431019товар | 1 | 4002395852130 | |
| 20 | 0021 | Оригинальная деталь MilwaukeeRETAINER | 4931431020товар | 1 | 4002395850822 | |
| 21 | 0022 | ПодшипникBEARING | 4931431021товар | 1 | 4002395850709 | |
| 22 | 0023 | РычагLEVER | 4931431022товар | 1 | 4002395853625 | |
| 23 | 0024 | ВинтSCREW | 4931431023товар | 2 | ||
| 24 | 0025 | ВинтSCREW | 4931431024товар | 1 | ||
| 25 | 0026 | РукояткаHANDLE | 4931431025товар | 1 | 4002395851423 | |
| 26 | 0027 | РукояткаHANDLE | 4931431026товар | 1 | ||
| 27 | 0028 | ГайкаHEXAGON NUT | 4931431027товар | 2 | ||
| 28 | 0029 | КонденсаторCAPACITOR | 4931431028товар | 1 | 4002395851409 | |
| 29 | 0030 | РукояткаHANDLE | 4931431029товар | 1 | ||
| 30 | 0031 | ВинтSCREW | 4931431030товар | 4 | ||
| 31 | 0032 | КлючHEX WRENCH | 4931431031товар | 1 | 4002395852178 | |
| 32 | 0033 | ВтулкаSLEEVE | 4931431032товар | 1 | 4002395852185 | |
| 33 | 0034 | ВинтSCREW | 4931431033товар | 2 | ||
| 34 | 0035 | ВинтSCREW | 4931431034товар | 3 | ||
| 35 | 0036 | РукояткаHANDLE LEFT | 4931431035товар | 1 | 4002395852802 | |
| 36 | 0038 | ВинтSCREW | 4931431036товар | 1 | ||
| 37 | 0039 | ВыключательSWITCH | 4931431037товар | 1 | 4002395853601 | |
| 38 | 0041 | Резиновая втулкаRUBBER SLEEVE | 4931431038товар | 1 | 4002395895021 | |
| 39 | 0043 | Оригинальная деталь MilwaukeePLATE | 4931431039товар | 1 | 4002395853472 | |
| 40 | 0044 | Стопорное кольцоRETAINING RING | 4931431040товар | 1 | 4002395850853 | |
| 41 | 0045 | СтаторELECTRIC FIELD | 4931431042товар | 1 | 4002395852123 | |
| 42 | 0046 | ЯкорьARMATURE | 4931431044товар | 1 | 4002395853465 | |
| 43 | 0047 | ПодшипникBEARING | 4931431045товар | 1 | 4002395853496 | |
| 44 | 0048 | ПодшипникBEARING BUSH | 4931431046товар | 1 | 4002395850730 | |
| 45 | 0049 | Корпус двигателяMOTOR HOUSING | 4931431047товар | 1 | 4002395852857 | |
| 46 | 0050 | ШайбаWASHER | 4931431048товар | 8 | 4002395853663 | |
| 47 | 0051 | Пружинная шайбаSPRING WASHER | 4931431049товар | 8 | 4002395852970 | |
| 48 | 0052 | ВинтSCREW | 4931431050товар | 4 | 4002395851584 | |
| 49 | 0053 | ЩёткодержательBRUSH HOLDER | 4931431051товар | 2 | 4002395850792 | |
| 50 | 0054 | Угольная щёткаCARBON BRUSH | 4931443443товар | 1 | 4002395887682 | |
| 51 | 0056 | ВинтSCREW | 4931431054товар | 2 | 4002395852222 | |
| 52 | 0057 | КрышкаEND COVER CAP | 4931431055товар | 1 | 4002395851492 | |
| 53 | 0058 | ВинтSET SCREW | 4931431056товар | 2 | ||
| 54 | 0059 | ВинтSCREW | 4931431057товар | 2 | ||
| 55 | 0060 | ПодшипникBEARING | 4931431058товар | 1 | 4002395850716 | |
| 56 | 0061 | Оригинальная деталь MilwaukeePIN | 4931431059товар | 1 | 4002395850884 | |
| 57 | 0062 | Соединительный кабельCONNECTION CABLE | 4931431060товар | 1 | 4002395853571 | |
| 58 | 0063 | ВтулкаPROTECTION SLEEVE | 4931431064товар | 1 | 4002395851478 | |
| 59 | 0064 | КабельCABLE CLAMP | 4931431066товар | 1 | 4002395851454 | |
| 60 | 0065 | ПружинаSPRING ELEMENT | 4931431067товар | 1 | 4002395852833 | |
| 61 | 0066 | Оригинальная деталь MilwaukeeRETAINER | 4931431068товар | 1 | 4002395850839 | |
| 62 | 0067 | Оригинальная деталь MilwaukeePLATE | 4931431069товар | 1 | 4002395853564 | |
| 63 | 0068 | Оригинальная деталь MilwaukeeLOCKING PIN | 4931431070товар | 1 | 4002395852826 | |
| 64 | 0069 | Оригинальная деталь MilwaukeeSHAFT | 4931431071товар | 1 | 4002395852291 | |
| 65 | 0070 | ШайбаWASHER | 4931431072товар | 4 | 4002395853656 | |
| 66 | 0071 | Пружинная шайбаSPRING WASHER | 4931431073товар | 2 | 4002395852963 | |
| 67 | 0072 | ГайкаNUT | 4931431074товар | 2 | ||
| 68 | 0073 | ВинтSCREW | 4931431075товар | 1 | 4002395851508 | |
| 69 | 0074 | ПружинаSPRING | 4931431076товар | 1 | 4002395852949 | |
| 70 | 0075 | РукояткаHANDLE | 4931431077товар | 1 | 4002395853595 | |
| 71 | 0076 | КрышкаCOVER | 4931431078товар | 1 | 4002395850808 | |
| 72 | 0077 | БолтBOLT | 4931431079товар | 1 | 4002395850747 | |
| 73 | 0078 | ВинтSCREW | 4931431080товар | 3 | 4002395850761 | |
| 74 | 0079 | ГайкаHEXAGON NUT | 4931431081товар | 1 | ||
| 75 | 0080 | Оригинальная деталь MilwaukeeSTOPPER | 4931431082товар | 1 | 4002395852994 | |
| 76 | 0081 | КлючWRENCH | 4931431083товар | 1 | 4002395850914 | |
| 77 | 0082 | Оригинальная деталь MilwaukeeLOCK BOTTON | 4931431084товар | 1 | 4002395852819 | |
| 78 | 0083 | Уплотнительное кольцоO-RING | 4931431085товар | 1 | ||
| 79 | 0085 | Фиксирующий болтLOCKING BOLT | 4931431086товар | 1 | 4002395853526 | |
| 80 | 0086 | ГайкаNUT | 4931431087товар | 4 | 4002395852871 | |
| 81 | 0087 | ВинтSCREW | 4931431088товар | 2 | ||
| 82 | 0088 | ВинтSCREW | 4931431089товар | 4 | ||
| 83 | 0089 | ВтулкаSLEEVE | 4931431090товар | 2 | 4002395852918 | |
| 84 | 0090 | Защитный кожухGUARD CAP | 4931431091товар | 1 | 4002395852932 | |
| 85 | 0091 | ПружинаTORSION SPRING | 4931431092товар | 1 | 4002395853618 | |
| 86 | 0092 | ШайбаWASHER | 4931431093товар | 1 | 4002395853670 | |
| 87 | 0093 | ВинтSCREW | 4931431094товар | 1 | 4002395851560 | |
| 88 | 0094 | Защитный кожухGUARD CAP | 4931431095товар | 1 | 4002395852840 | |
| 89 | 0096 | Оригинальная деталь MilwaukeePIN | 4931431097товар | 1 | 4002395853519 | |
| 90 | 0097 | Оригинальная деталь MilwaukeeSHAFT | 4931431098товар | 1 | 4002395852901 | |
| 91 | 0098 | Оригинальная деталь MilwaukeeCLAMP | 4931431099товар | 1 | 4002395851430 | |
| 92 | 0099 | ШайбаWASHER | 4931431100товар | 1 | 4002395853687 | |
| 93 | 0100 | ГайкаLOCKING NUT | 4931431101товар | 1 | ||
| 94 | 0101 | Пружинная шайбаSPRING WASHER | 4931431102товар | 2 | 4002395852987 | |
| 95 | 0102 | ШайбаWASHER | 4931431103товар | 2 | 4002395853694 | |
| 96 | 0103 | Оригинальная деталь MilwaukeeCLAMP | 4931431104товар | 1 | 4002395850815 | |
| 97 | 0104 | Оригинальная деталь MilwaukeePIN | 4931431105товар | 1 | 4002395850860 | |
| 98 | 0105 | Оригинальная деталь MilwaukeeACCEPTANCE | 4931431106товар | 1 | 4002395852246 | |
| 99 | 0106 | Оригинальная деталь MilwaukeeCLAMPING GIP | 4931431107товар | 1 | ||
| 100 | 0109 | Опорная плитаBASE PLATE | 4931431108товар | 1 | ||
| 101 | 0110 | Оригинальная деталь MilwaukeeRUBBER FOOT | 4931431109товар | 3 | 4002395850877 | |
| 102 | 0111 | ШайбаWASHER | 4931431110товар | 1 | 4002395853632 | |
| 103 | 0112 | Оригинальная деталь MilwaukeeINSULATION | 4931431111товар | 1 | ||
| 104 | 0113 | Оригинальная деталь MilwaukeeRETAINER | 4931431112товар | 1 | 4002395850846 | |
| 105 | 0114 | ВинтSCREW | 4931431113товар | 1 | ||
| 106 | 0115 | Оригинальная деталь MilwaukeePLATE | 4931431114товар | 1 | 4002395853557 | |
| 107 | 0117 | Заводская табличкаRATING PLATE | 4931431115товар | 1 | ||
| 108 | 0118 | Оригинальная деталь MilwaukeeRIVET | 4931431118товар | 4 | ||
| 109 | 0120 | НаклейкаLABEL | 4931431119товар | 1 |
