Инструмент Milwaukee CA55 — взрыв-схема
Сервисная страница: Инструмент Milwaukee CA55. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: CA55Артикул инструмента: 4933459202Код схемы: 400045806510 позицийКатегория: Прочий инструмент Milwaukee

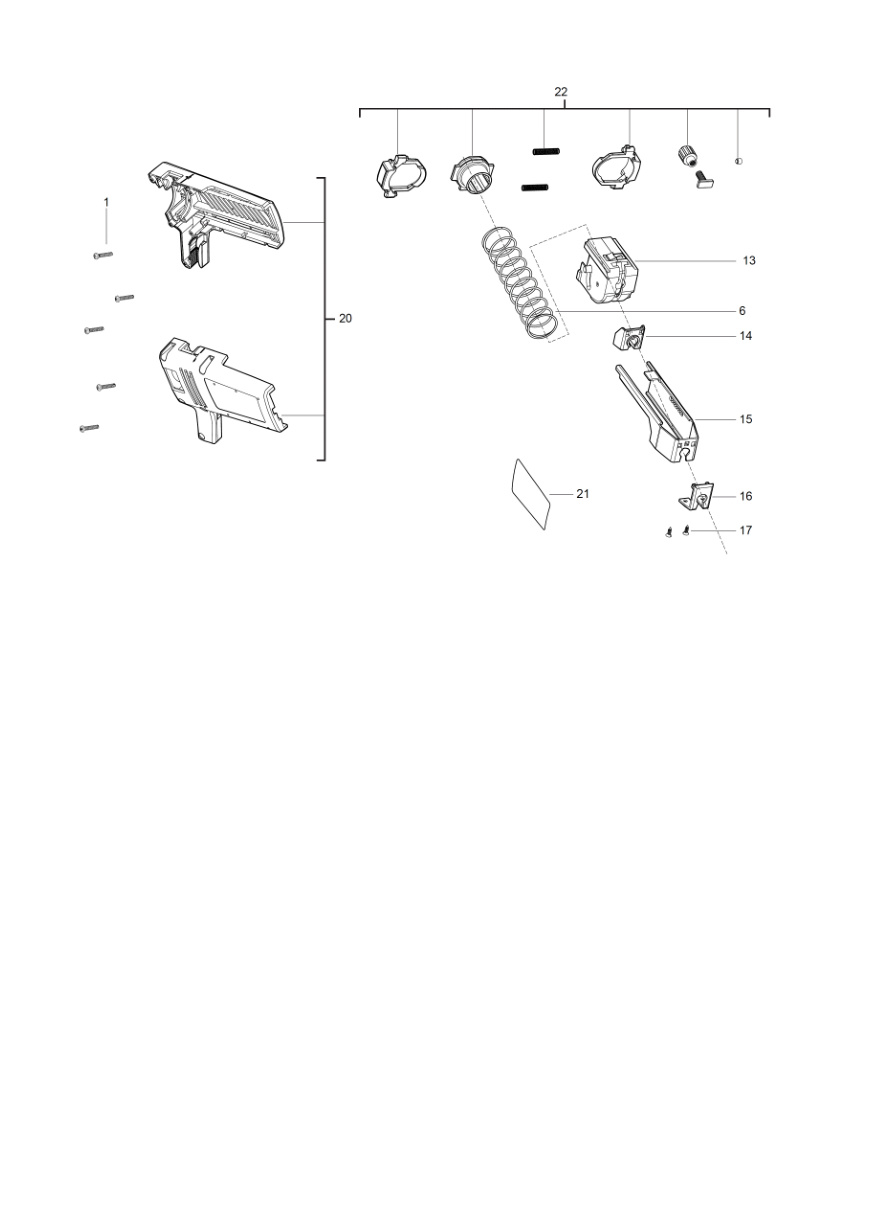

Схема инструмента
Список деталей: Инструмент Milwaukee CA55
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931453227товар | 5 | 4002395153206 | |
| 2 | 0006 | ПружинаSPRING | 4931461105товар | 1 | 4058546032777 | |
| 3 | 0013 | Оригинальная деталь MilwaukeeMAGAZINE | 4931461106товар | 1 | 4058546032784 | |
| 4 | 0014 | Резиновый упорRUBBER BUMPER | 4931461107товар | 1 | 4058546032791 | |
| 5 | 0015 | Оригинальная деталь MilwaukeeBRACKET | 4931461108товар | 1 | 4058546032807 | |
| 6 | 0016 | Резиновый упорRUBBER BUMPER | 4931461109товар | 1 | 4058546032814 | |
| 7 | 0017 | ВинтSCREW | 661197002товар | 2 | 4002395903825 | |
| 8 | 0020 | РукояткаHANDLE SET | 4931461110товар | 1 | 4058546032821 | |
| 9 | 0021 | Заводская табличкаRATING PLATE | 4931461111товар | 1 | 4058546032838 | |
| 10 | 0022 | КрышкаCOVER | 4931461112товар | 1 | 4058546032845 |
