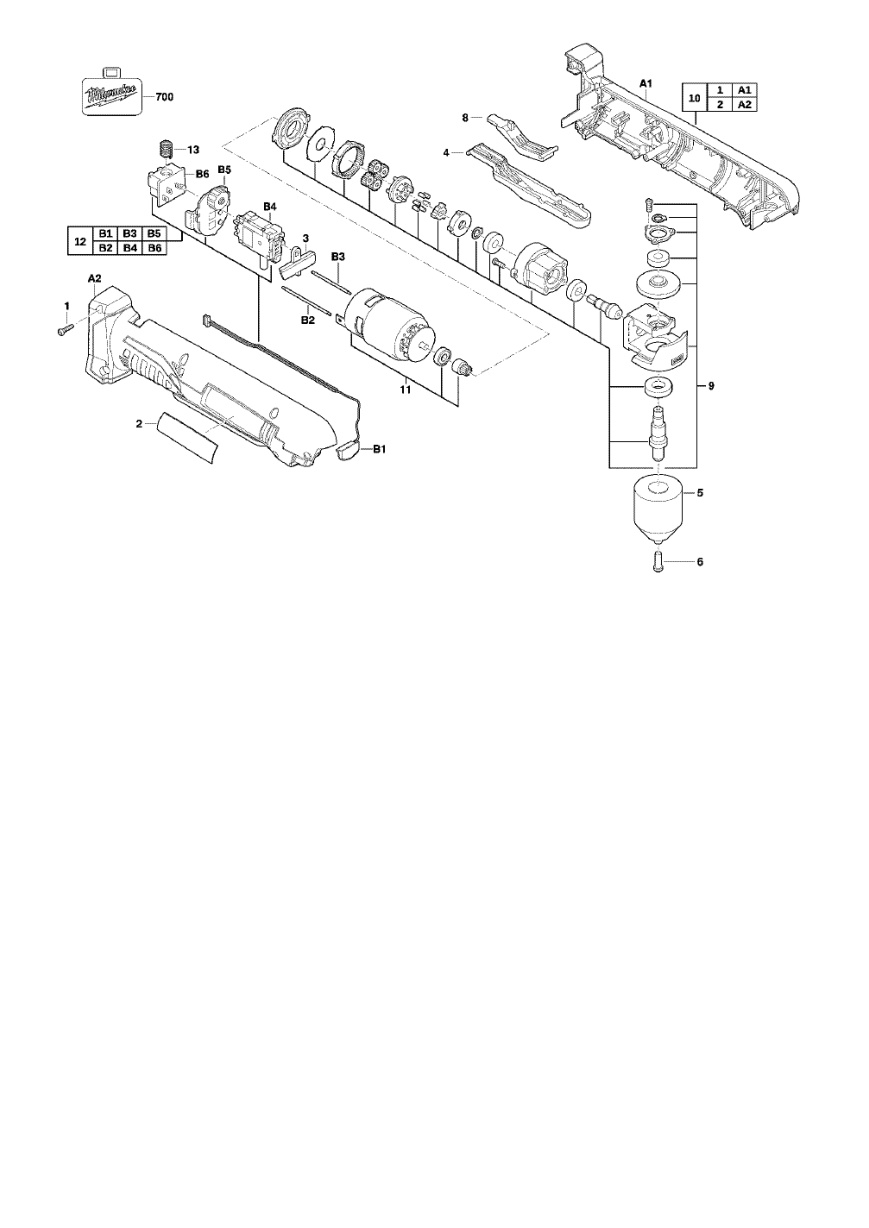

Угловая дрель Milwaukee C18RAD-0 — взрыв-схема
Сервисная страница: Угловая дрель Milwaukee C18RAD-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: C18RAD-0Артикул инструмента: 4933427189Код схемы: 400043124813 позицийКатегория: Дрели и шуруповёрты
Схема инструмента
Список деталей: Угловая дрель Milwaukee C18RAD-0
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 660570005товар | 1 | 4002395827329 | |
| 2 | 0002 | Заводская табличкаRATING PLATE | 4931431608товар | 1 | ||
| 3 | 0003 | ВыключательSWITCH | 521937001товар | 1 | 4002395847433 | |
| 4 | 0004 | КнопкаPUSH-BUTTON | 521935001товар | 1 | 4002395847419 | |
| 5 | 0005 | ПатронCHUCK | 670753003товар | 1 | 4002395848676 | |
| 6 | 0006 | ВинтSCREW | 4931433297товар | 1 | 4002395896684 | |
| 7 | 0008 | ВыключательSWITCH KIT | 521936001товар | 1 | 4002395847426 | |
| 8 | 0009 | Корпус редуктораGEAR BOX ASSY | 201624001товар | 1 | 4002395850167 | |
| 9 | 0010 | КорпусHOUSING | 4931431330товар | 1 | ||
| 10 | 0011 | Оригинальная деталь MilwaukeeMOTOR ASSEMBLY | 201625001товар | 1 | 4002395850174 | |
| 11 | 0012 | ВыключательSWITCH ASSEMBLY | 4931431609товар | 1 | 4002395896998 | |
| 12 | 0013 | ПружинаSPRING | 4931408243товар | 1 | 4002395814466 | |
| 13 | 0700 | КейсCARRYING CASE | 302857026товар | 1 |
