Пистолеты · схема и детали

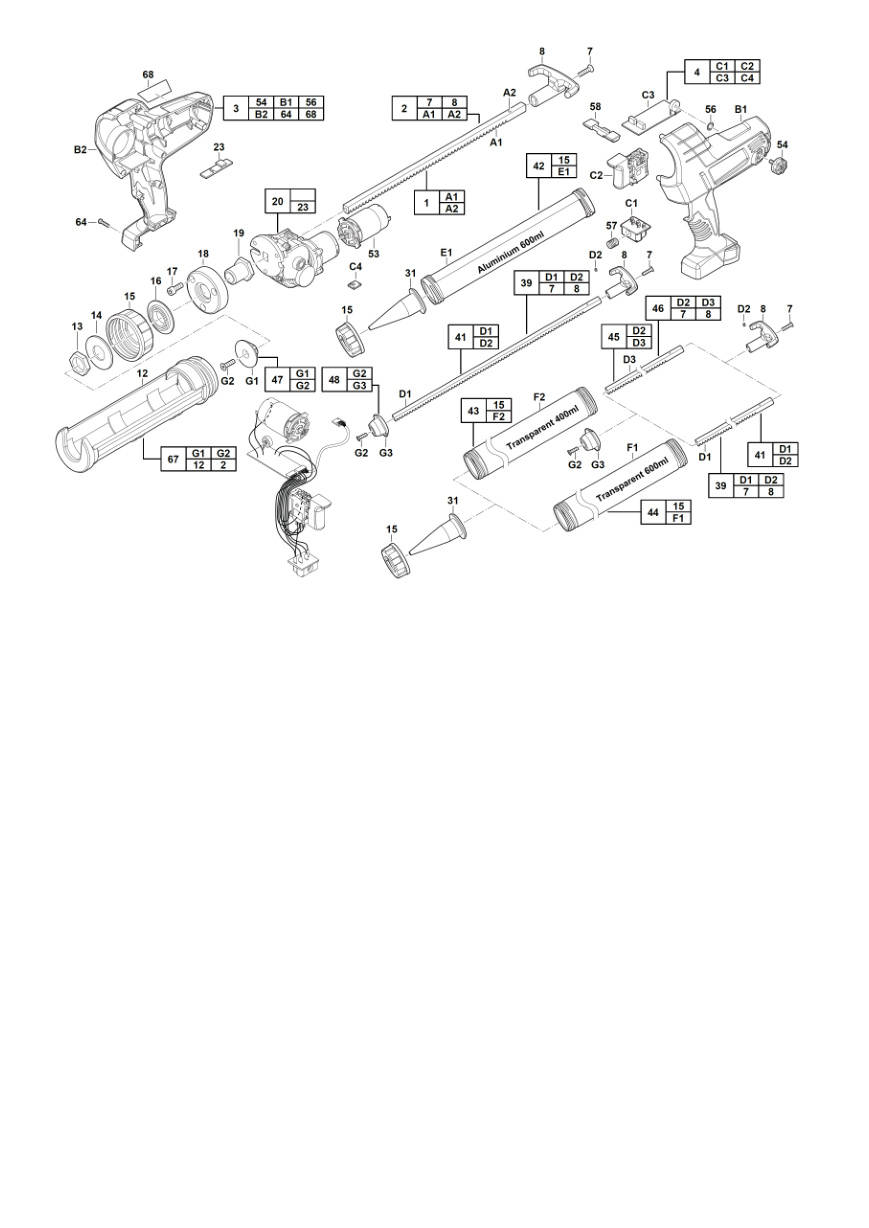

Взрыв-схема Milwaukee C18PCG 4933441345
Сервисная страница Milwaukee C18PCG. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933441345C18PCG400043158134 позицийКатегория: Пистолеты для герметика и смазки
Список деталей Milwaukee C18PCG
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0001 | Оригинальная деталь MilwaukeeROD | 4932352937 | 1 | 4002395375950 | Доступность уточняется |
| 2 | 0003 | РукояткаHANDLE COMPL. | 201870002 | 1 | 4002395858729 | Доступность уточняется |
| 3 | 0004 | ВыключательSWITCH ASSEMBLY | 201855001 | 1 | 4002395855209 | Доступность уточняется |
| 4 | 0007 | ВинтSCREW | 661462001 | 1 | 4002395857555 | Доступность уточняется |
| 5 | 0008 | РукояткаHANDLE | 522615001 | 1 | 4002395857494 | Доступность уточняется |
| 6 | 0012 | Оригинальная деталь MilwaukeeCARTRIDGE HOLDER | 201927001 | 1 | 4002395860319 | Доступность уточняется |
| 7 | 0013 | ГайкаHEXAGON NUT | 661434001 | 1 | 4002395857548 | Доступность уточняется |
| 8 | 0014 | ШайбаWASHER | 633626001 | 1 | 4002395857524 | Доступность уточняется |
| 9 | 0015 | Оригинальная деталь MilwaukeeCARTRIDGE HOLDER | 522614001 | 1 | 4002395857487 | Доступность уточняется |
| 10 | 0016 | Оригинальная деталь MilwaukeeSPACER | 522613001 | 1 | 4002395857470 | Доступность уточняется |
| 11 | 0017 | ВинтSCREW | 661474001 | 3 | 4002395857562 | Доступность уточняется |
| 12 | 0018 | Оригинальная деталь MilwaukeeFRONT PLATE | 522689001 | 1 | 4002395857517 | Доступность уточняется |
| 13 | 0019 | ГайкаNUT | 692801001 | 1 | 4002395857579 | Доступность уточняется |
| 14 | 0020 | Корпус редуктораGEAR BOX ASSY | 201856001 | 1 | 4002395855216 | Доступность уточняется |
| 15 | 0023 | Оригинальная деталь MilwaukeePLATE | 522748001 | 1 | 4002395859054 | Доступность уточняется |
| 16 | 0031 | Оригинальная деталь MilwaukeeNOZZLE CG Nozzle P1M | 522618001 | 1 | 4002395857500 | Доступность уточняется |
| 17 | 0039 | Оригинальная деталь MilwaukeePLUNGER RODS CGun pl rod 600 P1M 48091091 | 45242263165 | 1 | Доступность уточняется | |
| 18 | 0041 | Оригинальная деталь MilwaukeeROD | 201887001 | 1 | 4002395859887 | Доступность уточняется |
| 19 | 0045 | Оригинальная деталь MilwaukeePLUNGER RODS | 201958001 | 1 | 4002395860326 | Доступность уточняется |
| 20 | 0046 | Оригинальная деталь MilwaukeeROD 48091090 | 45242263158 | 1 | Доступность уточняется | |
| 21 | 0053 | Оригинальная деталь MilwaukeeMOTOR ASSEMBLY | 201854001 | 1 | 4002395854592 | Доступность уточняется |
| 22 | 0054 | Оригинальная деталь MilwaukeeSPEED CONTROL | 350575001 | 1 | 4002395860333 | Доступность уточняется |
| 23 | 0056 | ШайбаPROTECTION WASHER | 633690001 | 1 | 4002395857531 | Доступность уточняется |
| 24 | 0057 | ПружинаSPRING | 4931408243 | 1 | 4002395814466 | Доступность уточняется |
| 25 | 0058 | Оригинальная деталь MilwaukeeLOCKING PART | 522574001 | 1 | 4002395857463 | Доступность уточняется |
| 26 | 0064 | ВинтSCREW | 660031017 | 1 | 4002395825189 | Доступность уточняется |
| 27 | 0067 | Оригинальная деталь MilwaukeeCARTRIDGE HOLDER CGun 310ml carrg P1M 48081076 | 45242263127 | 1 | Доступность уточняется | |
| 28 | 0068 | Оригинальная деталь MilwaukeeNAME PLATE | 940038285 | 1 | Больше не поставляется | |
| 29 | 0002 | Оригинальная деталь MilwaukeePLUNGER RODS CGUN PL ROD 310 P1M | 4932352937 | 1 | 4002395375950 | Доступность уточняется |
| 30 | 0042 | Оригинальная деталь MilwaukeeSET CGUN 600ML ALUM P1M | 4932352845 | 1 | 4002395375035 | Доступность уточняется |
| 31 | 0043 | Оригинальная деталь MilwaukeeSET CGUN 400ML TRANS P1M | 4932352842 | 1 | 4002395375004 | Доступность уточняется |
| 32 | 0044 | Оригинальная деталь MilwaukeeSET CGUN 600ML TRANS P1M | 4932352843 | 1 | 4002395375011 | Доступность уточняется |
| 33 | 0047 | Оригинальная деталь MilwaukeePISTON 44700330 | 45242260928 | 1 | Доступность уточняется | |
| 34 | 0048 | Оригинальная деталь MilwaukeePISTON 44700375 | 45242277438 | 1 | Доступность уточняется |
Нужна деталь?
Пришлите модель C18PCG, артикул 4933441345 и номер позиции на схеме.
