Пистолет для герметика или смазки Milwaukee C18PCG/310C-0B — взрыв-схема
Сервисная страница: Пистолет для герметика или смазки Milwaukee C18PCG/310C-0B. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: C18PCG/310C-0BАртикул инструмента: 4933459637Код схемы: 400043158134 позицииКатегория: Пистолеты для герметика и смазки

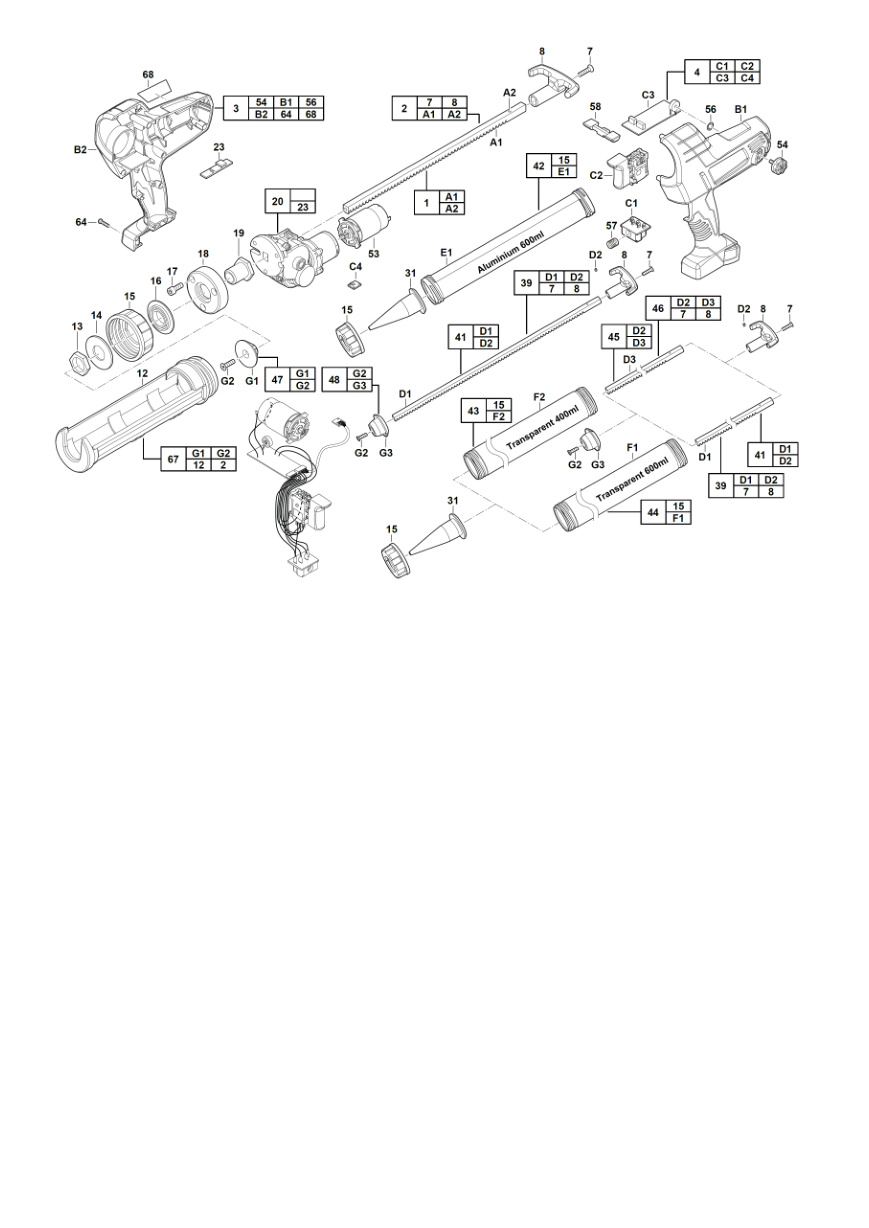

Схема инструмента
Список деталей: Пистолет для герметика или смазки Milwaukee C18PCG/310C-0B
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ШтокROD | 4932352937товар | 1 | 4002395375950 | |
| 2 | 0003 | Рукоятка в сбореHANDLE COMPL. | 201870002товар | 1 | 4002395858729 | |
| 3 | 0004 | Выключатель в сбореSWITCH ASSEMBLY | 201855001товар | 1 | 4002395855209 | |
| 4 | 0007 | ВинтSCREW | 661462001товар | 1 | 4002395857555 | |
| 5 | 0008 | РукояткаHANDLE | 522615001товар | 1 | 4002395857494 | |
| 6 | 0012 | Держатель картриджаCARTRIDGE HOLDER | 201927001товар | 1 | 4002395860319 | |
| 7 | 0013 | Шестигранная гайкаHEXAGON NUT | 661434001товар | 1 | 4002395857548 | |
| 8 | 0014 | ШайбаWASHER | 633626001товар | 1 | 4002395857524 | |
| 9 | 0015 | Держатель картриджаCARTRIDGE HOLDER | 522614001товар | 1 | 4002395857487 | |
| 10 | 0016 | ПроставкаSPACER | 522613001товар | 1 | 4002395857470 | |
| 11 | 0017 | ВинтSCREW | 661474001товар | 3 | 4002395857562 | |
| 12 | 0018 | Передняя пластинаFRONT PLATE | 522689001товар | 1 | 4002395857517 | |
| 13 | 0019 | ГайкаNUT | 692801001товар | 1 | 4002395857579 | |
| 14 | 0020 | Редуктор в сбореGEAR BOX ASSY | 201856001товар | 1 | 4002395855216 | |
| 15 | 0023 | ПластинаPLATE | 522748001товар | 1 | 4002395859054 | |
| 16 | 0031 | НасадкаNOZZLE CG Nozzle P1M | 522618001товар | 1 | 4002395857500 | |
| 17 | 0039 | Плунжерные штокиPLUNGER RODS CGun pl rod 600 P1M 48091091 | 45242263165товар | 1 | ||
| 18 | 0041 | ШтокROD | 201887001товар | 1 | 4002395859887 | |
| 19 | 0045 | Плунжерные штокиPLUNGER RODS | 201958001товар | 1 | 4002395860326 | |
| 20 | 0046 | ШтокROD 48091090 | 45242263158товар | 1 | ||
| 21 | 0053 | Двигатель в сбореMOTOR ASSEMBLY | 201854001товар | 1 | 4002395854592 | |
| 22 | 0054 | Регулятор скоростиSPEED CONTROL | 350575001товар | 1 | 4002395860333 | |
| 23 | 0056 | Защитная шайбаPROTECTION WASHER | 633690001товар | 1 | 4002395857531 | |
| 24 | 0057 | ПружинаSPRING | 4931408243товар | 1 | 4002395814466 | |
| 25 | 0058 | Фиксирующая детальLOCKING PART | 522574001товар | 1 | 4002395857463 | |
| 26 | 0064 | ВинтSCREW | 660031017товар | 1 | 4002395825189 | |
| 27 | 0067 | Держатель картриджаCARTRIDGE HOLDER CGun 310ml carrg P1M 48081076 | 45242263127товар | 1 | ||
| 28 | 0068 | Заводская табличкаNAME PLATE | 940038285товар | 1 | ||
| 29 | 0002 | Плунжерные штокиPLUNGER RODS CGUN PL ROD 310 P1M | 4932352937товар | 1 | 4002395375950 | |
| 30 | 0042 | КомплектSET CGUN 600ML ALUM P1M | 4932352845товар | 1 | 4002395375035 | |
| 31 | 0043 | КомплектSET CGUN 400ML TRANS P1M | 4932352842товар | 1 | 4002395375004 | |
| 32 | 0044 | КомплектSET CGUN 600ML TRANS P1M | 4932352843товар | 1 | 4002395375011 | |
| 33 | 0047 | ПоршеньPISTON 44700330 | 45242260928товар | 1 | ||
| 34 | 0048 | ПоршеньPISTON 44700375 | 45242277438товар | 1 |
