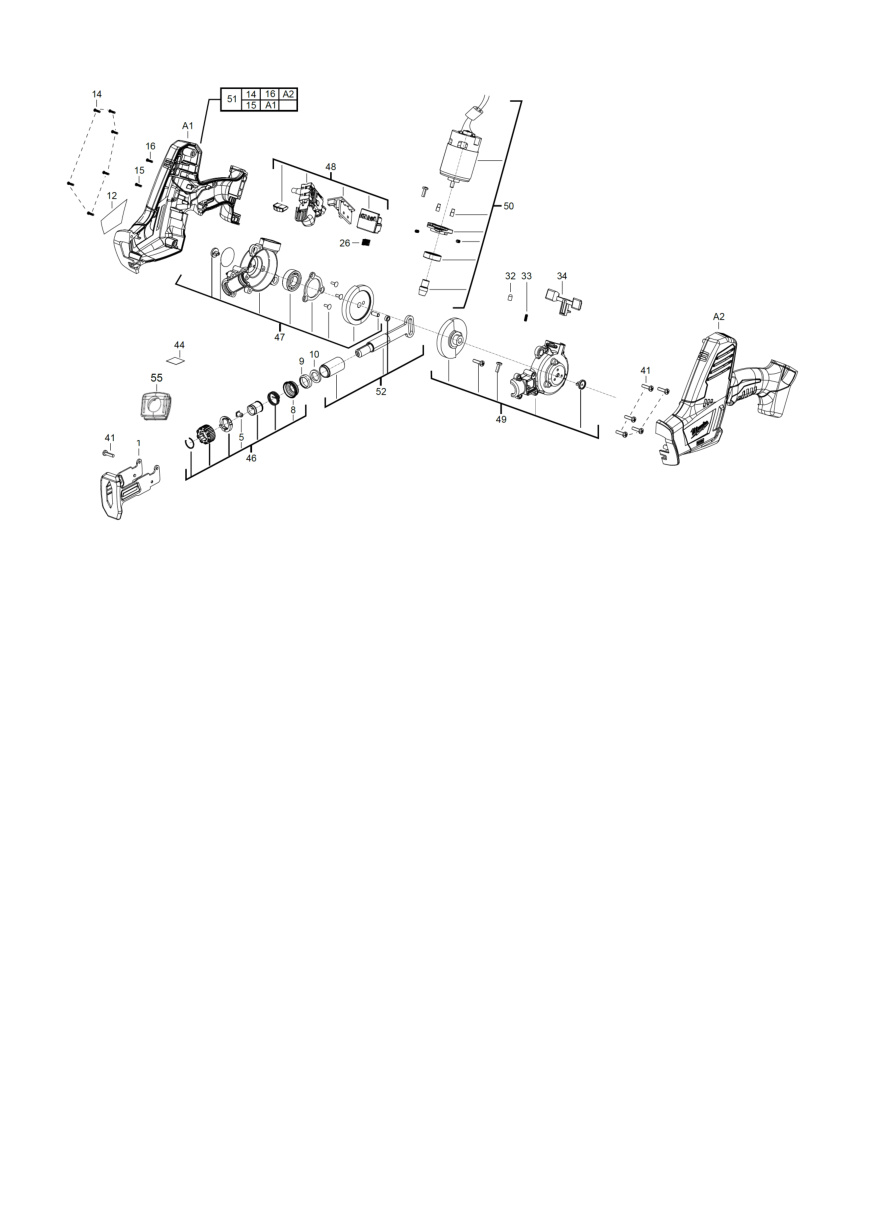

Взрыв-схема Milwaukee C18HZ-0 4933416785
Сервисная страница Milwaukee C18HZ-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933416785C18HZ-0400050942223 позицийКатегория: Пилы и лобзики
Список деталей Milwaukee C18HZ-0
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0001 | Оригинальная деталь MilwaukeeMATRIX | 633196001 | 1 | 4002395831562 | Доступность уточняется |
| 2 | 0005 | Элемент блокировкиINTERLOCK ELEMENT | 691261001 | 1 | 4002395830671 | Доступность уточняется |
| 3 | 0008 | Оригинальная деталь MilwaukeeCLAMPING RING | 31150511 | 1 | 4058546071301 | Доступность уточняется |
| 4 | 0009 | КрышкаCOVER | 633222001 | 1 | Больше не поставляется | |
| 5 | 0010 | Оригинальная деталь MilwaukeeFELT | 902393001 | 1 | 4002395830732 | Доступность уточняется |
| 6 | 0012 | Заводская табличкаRATING PLATE | 4931507069 | 1 | 4058546595807 | Доступность уточняется |
| 7 | 0014 | ВинтSCREW | 660031016 | 1 | 4002395825172 | Доступность уточняется |
| 8 | 0015 | ВинтSCREW | 661081001 | 1 | 4002395830787 | Доступность уточняется |
| 9 | 0016 | ВинтSCREW M3,5 Torx 10 | 660031023 | 1 | 4002395831623 | Доступность уточняется |
| 10 | 0026 | Пружина сжатияPRESSURE SPRING | 4931408243 | 1 | 4002395814466 | Доступность уточняется |
| 11 | 0032 | ВтулкаINDEXING SLEEVE | 633289001 | 1 | 4002395831586 | Доступность уточняется |
| 12 | 0033 | ПружинаSPRING | 692505001 | 1 | 4002395830763 | Доступность уточняется |
| 13 | 0034 | Оригинальная деталь MilwaukeeGUIDE | 4931507070 | 1 | 4058546595814 | Доступность уточняется |
| 14 | 0041 | ВинтSCREW | 661113008 | 1 | 4002395830077 | Доступность уточняется |
| 15 | 0044 | Оригинальная деталь MilwaukeeWARNING PLATE | 940230187 | 1 | 4002395830800 | Доступность уточняется |
| 16 | 0046 | Оригинальная деталь MilwaukeeNOSEPIECE | 200783002 | 1 | 4002395802739 | Доступность уточняется |
| 17 | 0047 | Корпус редуктораGEAR BOX ASSY | 4931480462 | 1 | 4058546424770 | Доступность уточняется |
| 18 | 0048 | ВыключательSWITCH KIT | 4931507071 | 1 | 4058546595821 | Доступность уточняется |
| 19 | 0049 | Корпус редуктораGEAR BOX ASSY | 4931480463 | 1 | 4058546424787 | Доступность уточняется |
| 20 | 0050 | Оригинальная деталь MilwaukeeMOTOR ASSEMBLY | 4931507072 | 1 | 4058546595838 | Доступность уточняется |
| 21 | 0051 | КорпусHOUSING | 4931507073 | 1 | 4058546595845 | Доступность уточняется |
| 22 | 0052 | ШпиндельSPINDLE KIT | 4931461469 | 1 | 4058546037024 | Доступность уточняется |
| 23 | 0055 | ПрокладкаGASKET | 4931472354 | 1 | 4058546285715 | Доступность уточняется |
Нужна деталь?
Пришлите модель C18HZ-0, артикул 4933416785 и номер позиции на схеме.
