Сабельная пила Milwaukee C18HZ-0 — взрыв-схема
Сервисная страница: Сабельная пила Milwaukee C18HZ-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: C18HZ-0Артикул инструмента: 4933416785Код схемы: 400048124625 позицийКатегория: Пилы, лобзики и инструмент для резки

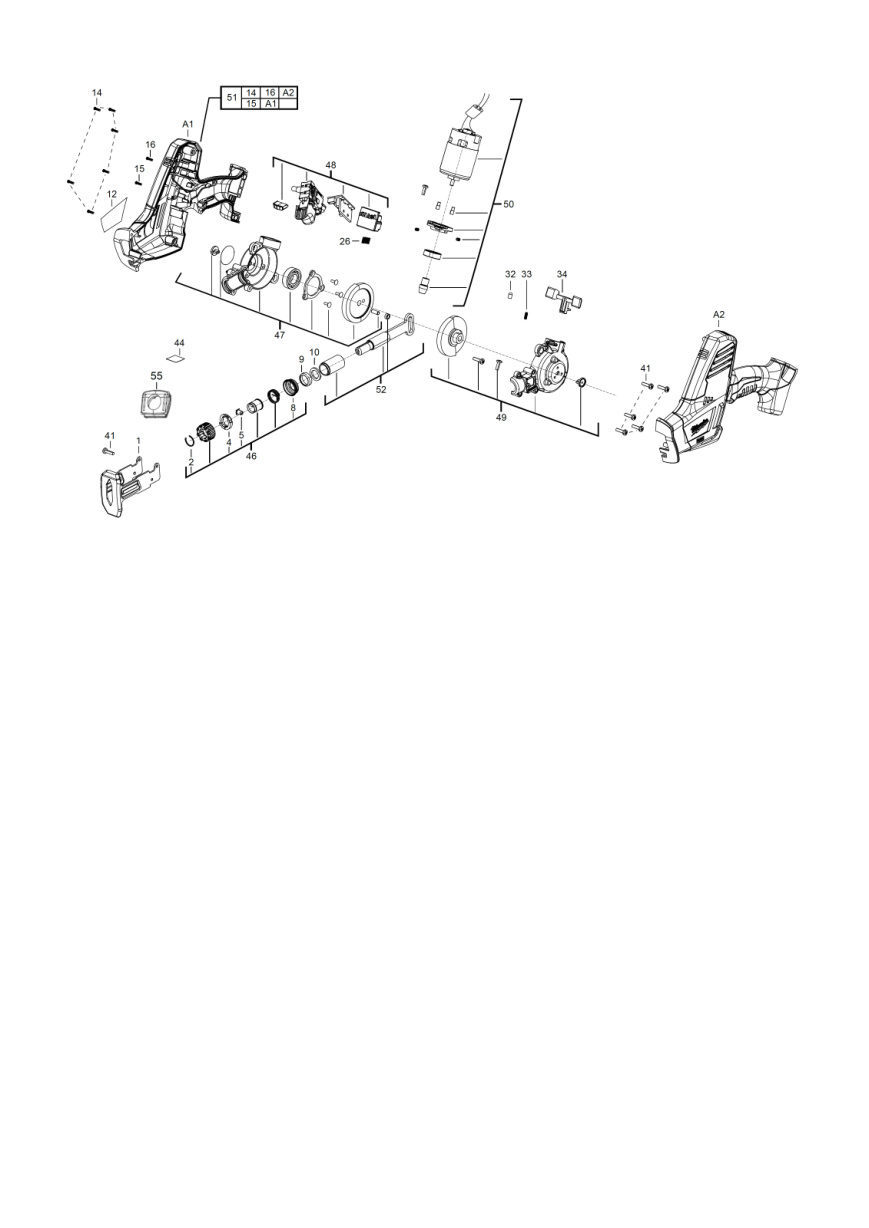

Схема инструмента
Список деталей: Сабельная пила Milwaukee C18HZ-0
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Оригинальная деталь MilwaukeeMATRIX | 633196001товар | 1 | 4002395831562 | |
| 2 | 0002 | ШайбаPROTECTION WASHER | 672184001товар | 1 | ||
| 3 | 0004 | Оригинальная деталь MilwaukeeCLAMPING RING | 42500077товар | 1 | ||
| 4 | 0005 | Элемент блокировкиINTERLOCK ELEMENT | 691261001товар | 1 | 4002395830671 | |
| 5 | 0008 | Оригинальная деталь MilwaukeeCLAMPING RING | 31150511товар | 1 | 4058546071301 | |
| 6 | 0009 | КрышкаCOVER | 633222001товар | 1 | ||
| 7 | 0010 | Оригинальная деталь MilwaukeeFELT | 902393001товар | 1 | 4002395830732 | |
| 8 | 0012 | Заводская табличкаRATING PLATE | 4931480461товар | 1 | 4058546424763 | |
| 9 | 0014 | ВинтSCREW | 660031016товар | 1 | 4002395825172 | |
| 10 | 0015 | ВинтSCREW | 661081001товар | 1 | 4002395830787 | |
| 11 | 0016 | ВинтSCREW M3,5 Torx 10 | 660031023товар | 1 | 4002395831623 | |
| 12 | 0026 | Пружина сжатияPRESSURE SPRING | 4931408243товар | 1 | 4002395814466 | |
| 13 | 0032 | ВтулкаINDEXING SLEEVE | 633289001товар | 1 | 4002395831586 | |
| 14 | 0033 | ПружинаSPRING | 692505001товар | 1 | 4002395830763 | |
| 15 | 0034 | Оригинальная деталь MilwaukeeGUIDE | 520515001товар | 1 | 4002395831142 | |
| 16 | 0041 | ВинтSCREW | 661113008товар | 1 | 4002395830077 | |
| 17 | 0044 | Оригинальная деталь MilwaukeeWARNING PLATE | 940230187товар | 1 | 4002395830800 | |
| 18 | 0046 | Оригинальная деталь MilwaukeeNOSEPIECE | 200783002товар | 1 | 4002395802739 | |
| 19 | 0047 | Корпус редуктораGEAR BOX ASSY | 4931480462товар | 1 | 4058546424770 | |
| 20 | 0048 | ВыключательSWITCH KIT | 4931446733товар | 1 | 4002395875573 | |
| 21 | 0049 | Корпус редуктораGEAR BOX ASSY | 4931480463товар | 1 | 4058546424787 | |
| 22 | 0050 | Оригинальная деталь MilwaukeeMOTOR ASSEMBLY | 4931480464товар | 1 | 4058546424794 | |
| 23 | 0051 | КорпусHOUSING | 4931453260товар | 1 | 4002395159253 | |
| 24 | 0052 | ШпиндельSPINDLE KIT | 4931461469товар | 1 | 4058546037024 | |
| 25 | 0055 | ПрокладкаGASKET | 4931472354товар | 1 | 4058546285715 |
