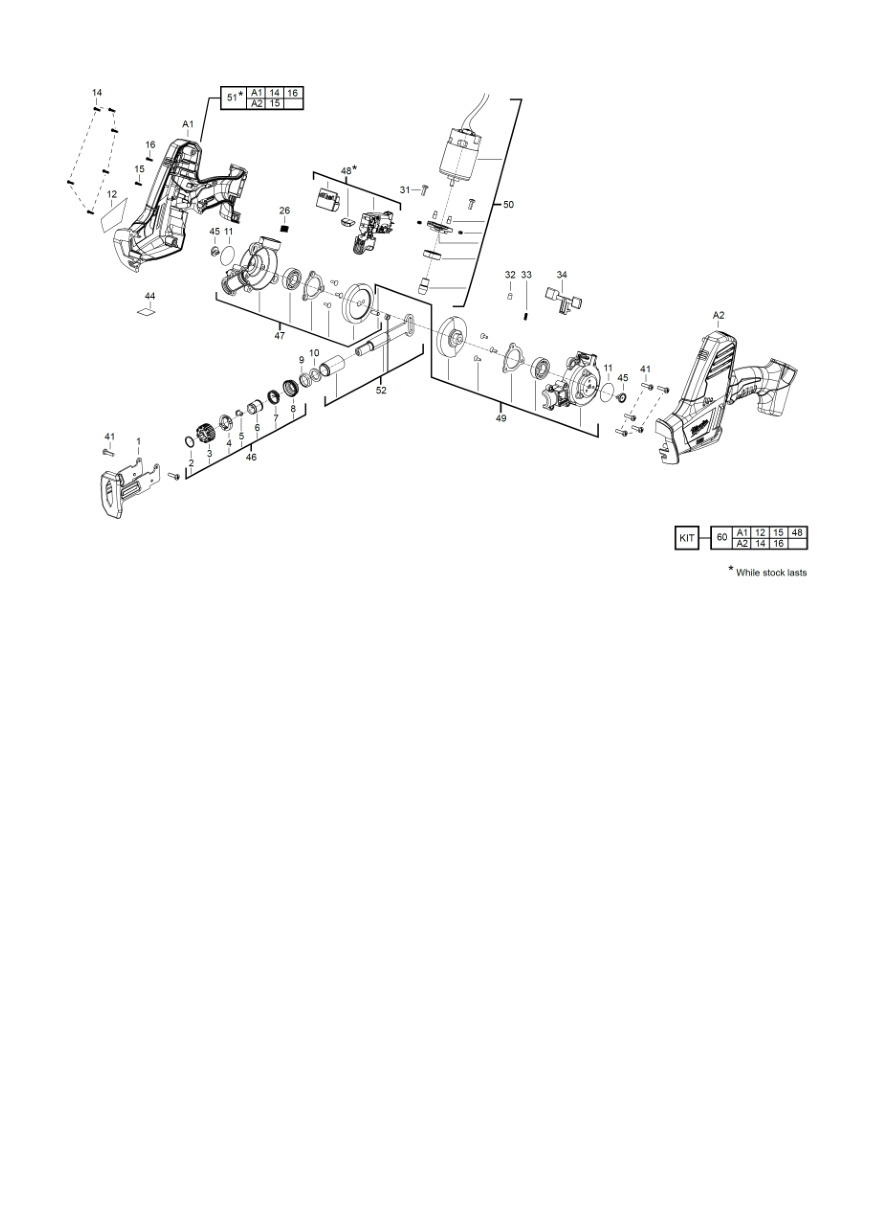

Взрыв-схема Milwaukee C18HZ-0 4933416785
Сервисная страница Milwaukee C18HZ-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933416785C18HZ-0400041681131 позицийКатегория: Пилы и лобзики
Список деталей Milwaukee C18HZ-0
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0001 | Оригинальная деталь MilwaukeeMATRIX | 633196001 | 1 | 4002395831562 | Доступность уточняется |
| 2 | 0002 | ШайбаPROTECTION WASHER | 672184001 | 1 | Больше не поставляется | |
| 3 | 0003 | Оригинальная деталь MilwaukeeCAM PLATE | 672192001 | 1 | Больше не поставляется | |
| 4 | 0004 | Оригинальная деталь MilwaukeeCLAMPING RING | 42500077 | 1 | Больше не поставляется | |
| 5 | 0005 | Элемент блокировкиINTERLOCK ELEMENT | 691261001 | 1 | 4002395830671 | Доступность уточняется |
| 6 | 0006 | ВтулкаSLEEVE | 672200001 | 1 | Больше не поставляется | |
| 7 | 0007 | ПружинаSPRING ELEMENT | 40500161 | 1 | 4058546072704 | Доступность уточняется |
| 8 | 0008 | Оригинальная деталь MilwaukeeLID | 514778002 | 1 | 4002395841363 | Доступность уточняется |
| 9 | 0009 | КрышкаCOVER | 633222001 | 1 | Больше не поставляется | |
| 10 | 0010 | Оригинальная деталь MilwaukeeFELT | 902393001 | 1 | 4002395830732 | Доступность уточняется |
| 11 | 0011 | НаклейкаSTICKER | 902430001 | 1 | 4002395830596 | Доступность уточняется |
| 12 | 0012 | Заводская табличкаRATING PLATE | 940045450 | 1 | Больше не поставляется | |
| 13 | 0014 | ВинтSCREW | 660031016 | 1 | 4002395825172 | Доступность уточняется |
| 14 | 0015 | ВинтSCREW | 661081001 | 1 | 4002395830787 | Доступность уточняется |
| 15 | 0016 | ВинтSCREW M3,5 Torx 10 | 660031023 | 1 | 4002395831623 | Доступность уточняется |
| 16 | 0026 | ПружинаSPRING | 4931408243 | 1 | 4002395814466 | Доступность уточняется |
| 17 | 0031 | ВинтSCREW | 661113007 | 1 | 4002395824502 | Доступность уточняется |
| 18 | 0032 | ВтулкаINDEXING SLEEVE | 633289001 | 1 | 4002395831586 | Доступность уточняется |
| 19 | 0033 | ПружинаSPRING | 692505001 | 1 | 4002395830763 | Доступность уточняется |
| 20 | 0034 | Оригинальная деталь MilwaukeeGUIDE | 520515001 | 1 | 4002395831142 | Доступность уточняется |
| 21 | 0041 | ВинтSCREW | 661113008 | 1 | 4002395830077 | Доступность уточняется |
| 22 | 0044 | Оригинальная деталь MilwaukeeWARNING PLATE | 940230187 | 1 | 4002395830800 | Доступность уточняется |
| 23 | 0045 | Оригинальная деталь MilwaukeeGUIDE | 520811001 | 1 | 4002395831159 | Доступность уточняется |
| 24 | 0046 | Оригинальная деталь MilwaukeeNOSEPIECE | 200783002 | 1 | 4002395802739 | Доступность уточняется |
| 25 | 0047 | Корпус редуктораGEAR BOX COVER | 201400002 | 1 | 4002395830626 | Доступность уточняется |
| 26 | 0048 | ВыключательSWITCH | 4931431758 | 1 | 4002395893331 | Доступность уточняется |
| 27 | 0049 | Корпус редуктораGEAR BOX | 201399002 | 1 | 4002395830633 | Доступность уточняется |
| 28 | 0050 | Оригинальная деталь MilwaukeeMOTOR ASSEMBLY | 200784004 | 1 | Больше не поставляется | |
| 29 | 0051 | РукояткаHANDLE SET | 200785004 | 1 | Больше не поставляется | |
| 30 | 0052 | ШпиндельSPINDLE KIT | 4931461469 | 1 | 4058546037024 | Доступность уточняется |
| 31 | 0060 | КорпусBODY HOUSING +SWITCH | 4931446736 | 1 | Больше не поставляется |
Нужна деталь?
Пришлите модель C18HZ-0, артикул 4933416785 и номер позиции на схеме.
