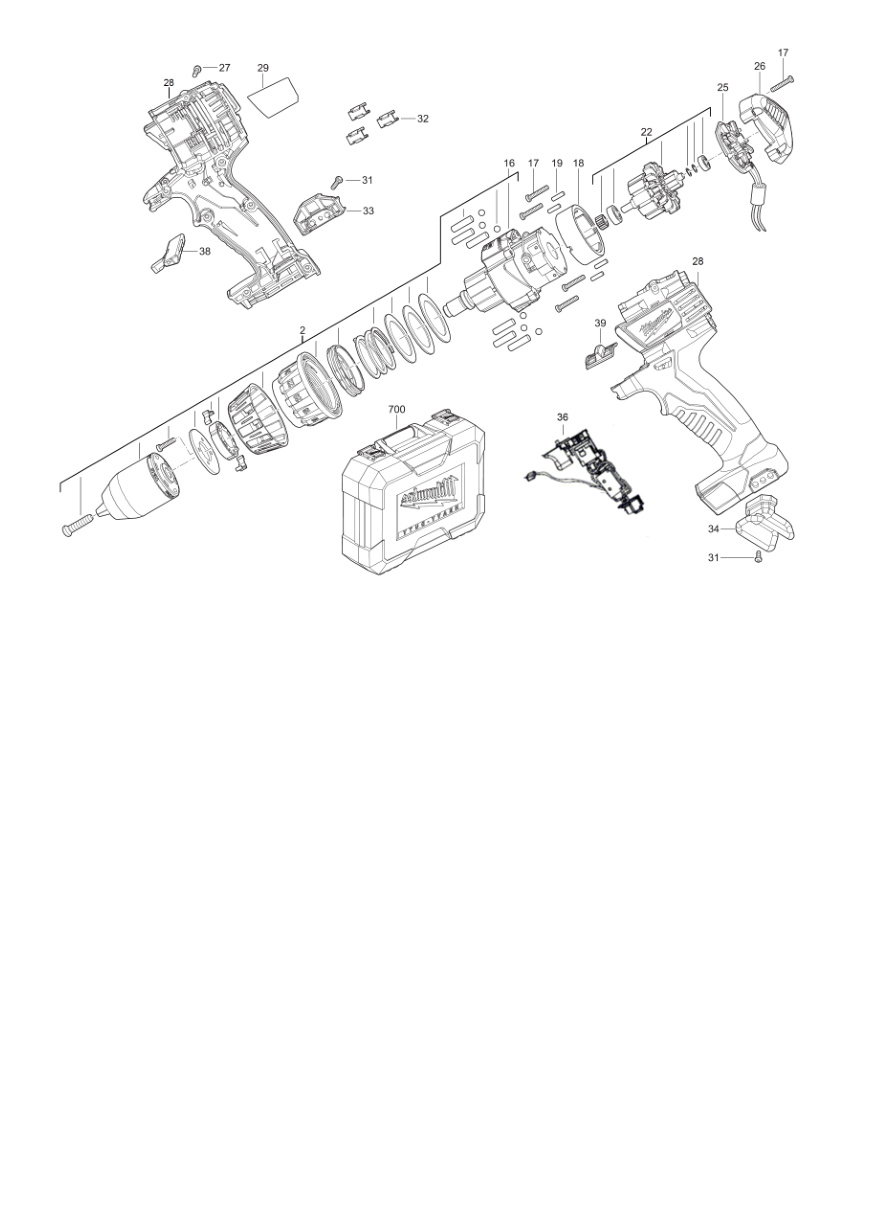

Взрыв-схема Milwaukee C14DD-22C IN2 4933416990
Сервисная страница Milwaukee C14DD-22C IN2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933416990C14DD-22C IN2400044721120 позицийКатегория: Дрели и шуруповёрты
Список деталей Milwaukee C14DD-22C IN2
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0002 | Комплект шестерёнGEARWHEEL SET | 200281030 | 1 | 4002395829316 | Доступность уточняется |
| 2 | 0016 | Корпус редуктораGEAR BOX | 200273020 | 1 | Больше не поставляется | |
| 3 | 0017 | ВинтSCREW | 660230009 | 1 | 4002395823222 | Доступность уточняется |
| 4 | 0018 | СтаторELECTRIC FIELD | 4931453519 | 1 | 4002395143658 | Доступность уточняется |
| 5 | 0019 | Оригинальная деталь MilwaukeeDAMPING ELEMENT | 560135001 | 1 | 4002395823154 | Доступность уточняется |
| 6 | 0022 | ЯкорьARMATURE | 200216054 | 1 | 4002395828876 | Доступность уточняется |
| 7 | 0025 | Угольная щёткаCARBON BRUSH | 4931433300 | 1 | 4002395899395 | Доступность уточняется |
| 8 | 0026 | Оригинальная деталь MilwaukeeCAP | 519219001 | 1 | 4002395824250 | Доступность уточняется |
| 9 | 0027 | ВинтSCREW | 660851001 | 1 | 4002395823239 | Доступность уточняется |
| 10 | 0028 | КорпусHOUSING | 4931448743 | 1 | 4002395257836 | Доступность уточняется |
| 11 | 0029 | Заводская табличкаRATING PLATE | 4931447241 | 1 | 4002395257829 | Доступность уточняется |
| 12 | 0031 | ВинтSCREW | 660820001 | 1 | 4002395828920 | Доступность уточняется |
| 13 | 0032 | Оригинальная деталь MilwaukeeBIT HOLDER | 630206001 | 3 | 4002395819164 | Доступность уточняется |
| 14 | 0033 | Оригинальная деталь MilwaukeeBIT HOLDER | 516723001 | 1 | 4002395828975 | Доступность уточняется |
| 15 | 0034 | КрючокHOOK | 516724001 | 1 | 4002395828968 | Доступность уточняется |
| 16 | 0036 | ВыключательSWITCH KIT | 4931448745 | 1 | 4002395257850 | Доступность уточняется |
| 17 | 0038 | ВыключательSWITCH LEVER | 519221001 | 1 | 4002395824267 | Доступность уточняется |
| 18 | 0039 | ВыключательSWITCH | 340217001 | 1 | 4002395824359 | Доступность уточняется |
| 19 | 0700 | КейсCARRYING CASE | 200230017 | 1 | Больше не поставляется | |
| 20 | 20 | Аккумуляторный блокM14BX LI-ION BATTERY PACK RED 3.0AH | 4932352666 | 1 | Больше не поставляется |
Нужна деталь?
Пришлите модель C14DD-22C IN2, артикул 4933416990 и номер позиции на схеме.
