Инструмент Milwaukee C12RT-0 — взрыв-схема
Сервисная страница: Инструмент Milwaukee C12RT-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: C12RT-0Артикул инструмента: 4933427183Код схемы: 400043113339 позицийКатегория: Прочий инструмент Milwaukee

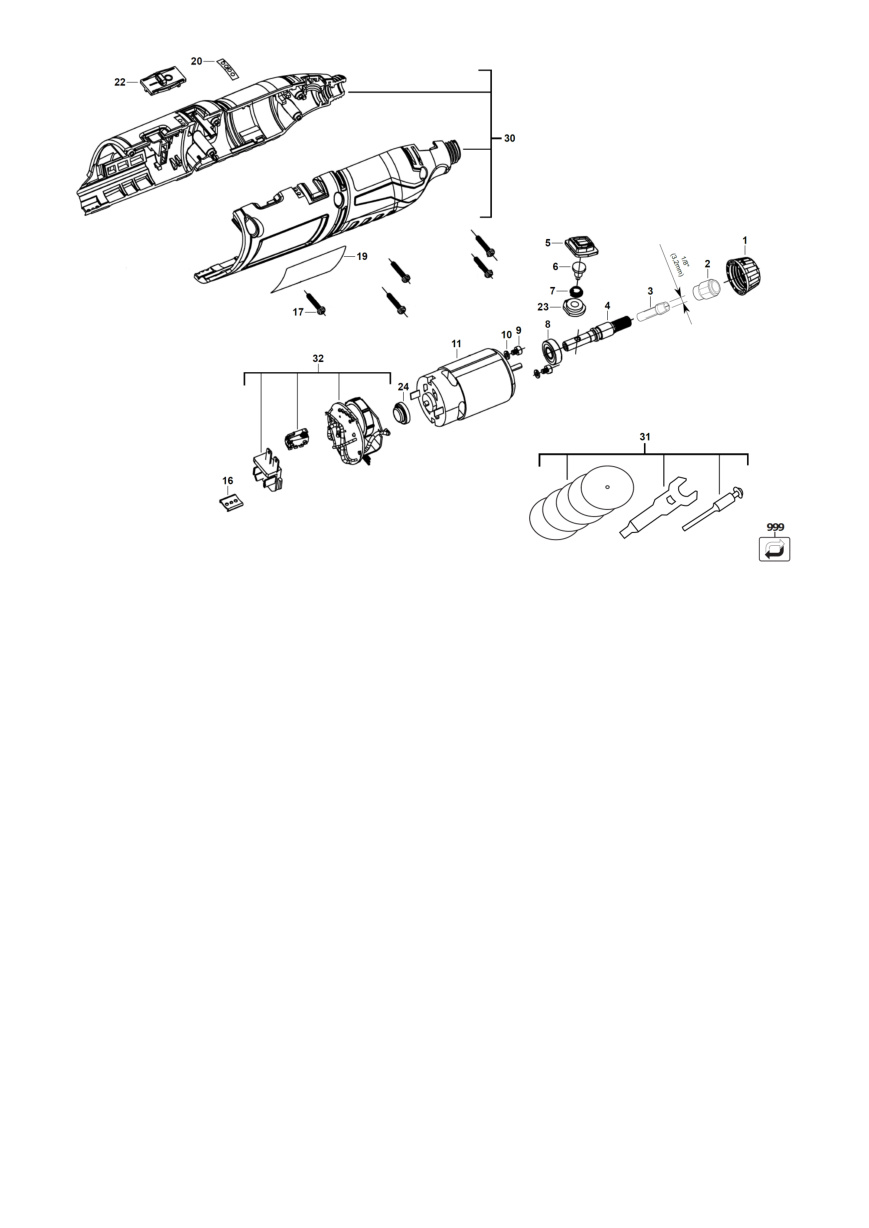

Схема инструмента
Список деталей: Инструмент Milwaukee C12RT-0
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Оригинальная деталь MilwaukeeCAP | 4931511368товар | 1 | 4058546652241 | |
| 2 | 0001 | Оригинальная деталь MilwaukeeCAP | 4931511368товар | 1 | 4058546652241 | |
| 3 | 0002 | ГайкаCLAMPING NUT | 4931431137товар | 1 | 4002395859849 | |
| 4 | 0002 | ГайкаCLAMPING NUT | 4931431137товар | 1 | 4002395859849 | |
| 5 | 0003 | Оригинальная деталь MilwaukeeCOLLET | 4931431146товар | 1 | 4002395859856 | |
| 6 | 0003 | Оригинальная деталь MilwaukeeCOLLET | 4931431146товар | 1 | 4002395859856 | |
| 7 | 0004 | Оригинальная деталь MilwaukeeSHAFT | 4931511369товар | 1 | 4058546652258 | |
| 8 | 0004 | Оригинальная деталь MilwaukeeSHAFT | 4931511369товар | 1 | 4058546652258 | |
| 9 | 0005 | Оригинальная деталь MilwaukeeBUTTON | 4931511370товар | 1 | 4058546652265 | |
| 10 | 0005 | Оригинальная деталь MilwaukeeBUTTON | 4931511370товар | 1 | 4058546652265 | |
| 11 | 0006 | Оригинальная деталь MilwaukeeLOCKING PIN | 4931511371товар | 1 | 4058546652272 | |
| 12 | 0006 | Оригинальная деталь MilwaukeeLOCKING PIN | 4931511371товар | 1 | 4058546652272 | |
| 13 | 0007 | Оригинальная деталь MilwaukeePIN | 4931511372товар | 1 | 4058546652289 | |
| 14 | 0007 | Оригинальная деталь MilwaukeePIN | 4931511372товар | 1 | 4058546652289 | |
| 15 | 0008 | ПодшипникBEARING | 4931511373товар | 1 | 4058546652296 | |
| 16 | 0008 | ПодшипникBEARING | 4931511373товар | 1 | 4058546652296 | |
| 17 | 0009 | ВинтSCREW | 4931511374товар | 2 | 4058546652302 | |
| 18 | 0009 | ВинтSCREW | 4931511374товар | 2 | 4058546652302 | |
| 19 | 0010 | Пружинная шайбаSPRING WASHER | 670028003товар | 2 | 4002395846627 | |
| 20 | 0010 | Пружинная шайбаSPRING WASHER | 670028003товар | 2 | 4002395846627 | |
| 21 | 0011 | Оригинальная деталь MilwaukeeMOTOR | 4931511375товар | 1 | 4058546652319 | |
| 22 | 0011 | Оригинальная деталь MilwaukeeMOTOR | 4931511375товар | 1 | 4058546652319 | |
| 23 | 0016 | Оригинальная деталь MilwaukeeJOINING PART | 631542001товар | 1 | 4002395822591 | |
| 24 | 0016 | Оригинальная деталь MilwaukeeJOINING PART | 631542001товар | 1 | 4002395822591 | |
| 25 | 0017 | ВинтSCREW | 4931453227товар | 5 | 4002395153206 | |
| 26 | 0017 | ВинтSCREW | 4931453227товар | 5 | 4002395153206 | |
| 27 | 0019 | Заводская табличкаRATING PLATE | 4931511376товар | 1 | 4058546652326 | |
| 28 | 0019 | Заводская табличкаRATING PLATE | 4931511376товар | 1 | 4058546652326 | |
| 29 | 0020 | Оригинальная деталь MilwaukeeGAUGE | 4931511377товар | 1 | 4058546652333 | |
| 30 | 0020 | Оригинальная деталь MilwaukeeGAUGE | 4931511377товар | 1 | 4058546652333 | |
| 31 | 0022 | Оригинальная деталь MilwaukeeBUTTON | 4931511378товар | 1 | 4058546652340 | |
| 32 | 0022 | Оригинальная деталь MilwaukeeBUTTON | 4931511378товар | 1 | 4058546652340 | |
| 33 | 0030 | КорпусHOUSING | 4931511379товар | 1 | 4058546652357 | |
| 34 | 0030 | КорпусHOUSING | 4931511379товар | 1 | 4058546652357 | |
| 35 | 0031 | Оригинальная деталь MilwaukeeSET | 4931441324товар | 1 | 4002395873517 | |
| 36 | 0031 | Оригинальная деталь MilwaukeeSET | 4931441324товар | 1 | 4002395873517 | |
| 37 | 0032 | Оригинальная деталь MilwaukeeELECTRONIC | 4931511380товар | 1 | 4058546652364 | |
| 38 | 0032 | Оригинальная деталь MilwaukeeELECTRONIC | 4931511380товар | 1 | 4058546652364 | |
| 39 | 0999 | Оригинальная деталь MilwaukeeC12RT-0 | 4933427183товар | 1 | 4002395239030 |
