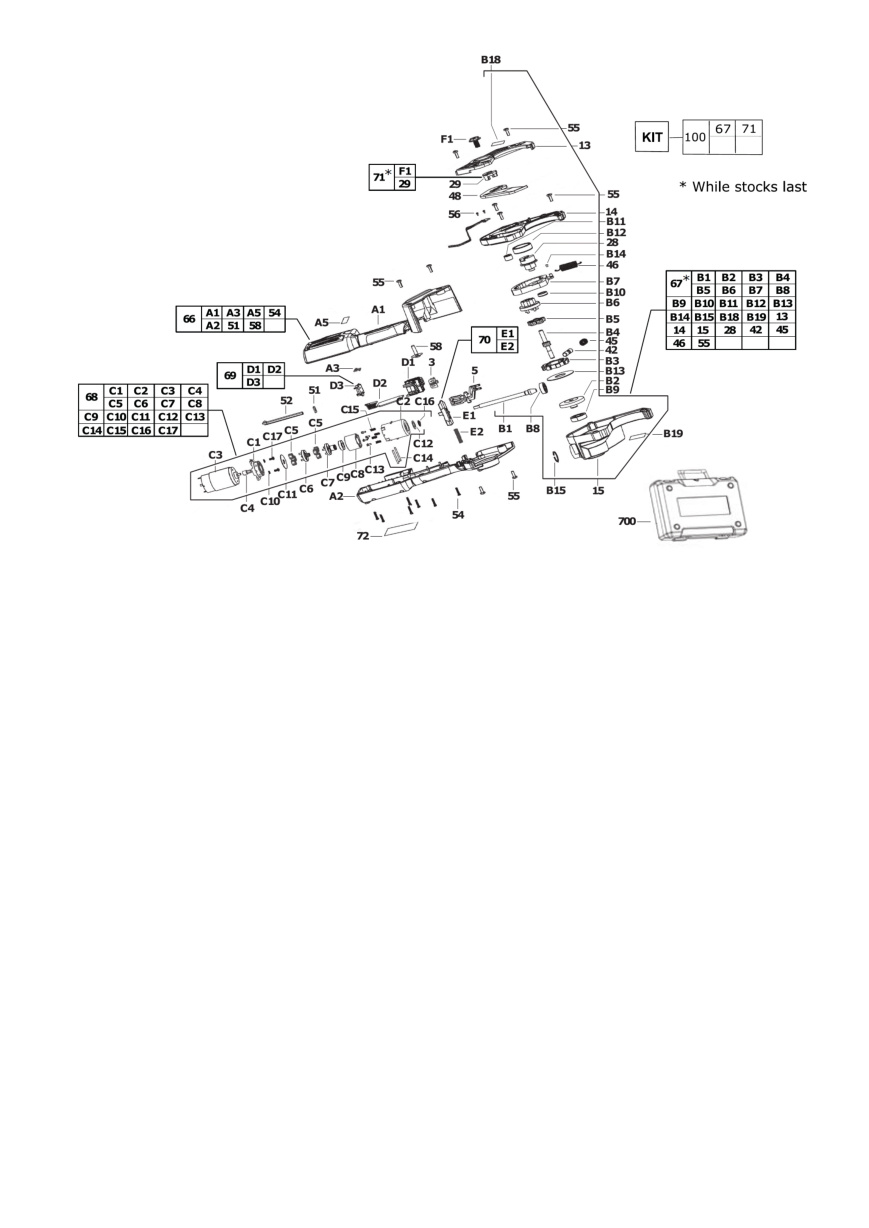

Взрыв-схема Milwaukee C12PPC-0 4933416550
Сервисная страница Milwaukee C12PPC-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933416550C12PPC-0400041654125 позицийКатегория: Пистолеты для герметика и смазки
Список деталей Milwaukee C12PPC-0
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0003 | ВыключательSWITCH LEVER | 350422001 | 1 | Больше не поставляется | |
| 2 | 0005 | РычагLEVER | 519970001 | 1 | Больше не поставляется | |
| 3 | 0013 | Корпус редуктораGEAR BOX HOUSING | 641560001 | 1 | Больше не поставляется | |
| 4 | 0014 | Корпус редуктораGEAR BOX HOUSING | 641561001 | 1 | Больше не поставляется | |
| 5 | 0015 | Корпус редуктораGEAR BOX HOUSING | 641562001 | 1 | Больше не поставляется | |
| 6 | 0028 | ШпиндельSPINDLE | 680092002 | 1 | Больше не поставляется | |
| 7 | 0029 | Оригинальная деталь MilwaukeeHOLDER | 692440001 | 1 | Больше не поставляется | |
| 8 | 0042 | Оригинальная деталь MilwaukeePIN | 672342001 | 1 | Больше не поставляется | |
| 9 | 0045 | ПружинаSPRING | 692375001 | 1 | Больше не поставляется | |
| 10 | 0046 | ПружинаSPRING | 692376001 | 1 | 4002395824816 | Доступность уточняется |
| 11 | 0048 | Оригинальная деталь MilwaukeeCUTTER 48440400 | 4931441978 | 1 | 4002395179268 | Доступность уточняется |
| 12 | 0051 | Резиновая втулкаRUBBER SLEEVE | 560814001 | 1 | Больше не поставляется | |
| 13 | 0052 | Оригинальная деталь MilwaukeeBIT | 691255003 | 1 | Больше не поставляется | |
| 14 | 0054 | ВинтSCREW | 661047001 | 1 | 4002395824496 | Доступность уточняется |
| 15 | 0055 | ВинтSCREW | 661113007 | 1 | 4002395824502 | Доступность уточняется |
| 16 | 0056 | ВинтSCREW | 661347001 | 1 | Больше не поставляется | |
| 17 | 0058 | ВинтSCREW | 660200002 | 1 | 4002395823215 | Доступность уточняется |
| 18 | 0066 | РукояткаHANDLE | 201363002 | 1 | Больше не поставляется | |
| 19 | 0067 | Корпус редуктораGEAR BOX | 201364002 | 1 | Больше не поставляется | |
| 20 | 0068 | Оригинальная деталь MilwaukeeMOTOR | 201365002 | 1 | Больше не поставляется | |
| 21 | 0069 | ВыключательSWITCH ASSEMBLY | 201366002 | 1 | Больше не поставляется | |
| 22 | 0070 | Элемент блокировкиINTERLOCK ELEMENT | 201367002 | 1 | Больше не поставляется | |
| 23 | 0071 | Оригинальная деталь MilwaukeeADAPTER | 201368002 | 1 | Больше не поставляется | |
| 24 | 0100 | Корпус редуктораGEAR BOX | 4931495825 | 1 | 4058546494933 | Доступность уточняется |
| 25 | 0700 | КейсCARRYING CASE | 201611001 | 1 | 4002395840106 | Доступность уточняется |
Нужна деталь?
Пришлите модель C12PPC-0, артикул 4933416550 и номер позиции на схеме.
